OilGasServiceДатчики давления - разрежения Агат-100МТ-ДИВ предназначены для непрерывного измерения и преобразования давления-разрежения рабочих сред (жидкости, пара, газа) - в унифицированный токовый выходной сигнал 4-20 мА, 0-5 мА, цифровой сигнал по HART протоколу или по протоколу Modbus на базе интерфейса RS-485. Степень защиты датчиков от воздействия пыли и воды соответствует группе IP67 по ГОСТ 14254. Датчики соответствуют требованиям технического регламента ТР ТС 020/2011, системе добровольной сертификации ИНТЕРГАЗСЕРТ. Датчики соответствуют требованиям сейсмостойкости 9 баллов по шкале MSK-64, климатическому исполнению B (ГОСТ 15150-69). Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011 и предназначены для работы во взрывобезопасных и взрывоопасных условиях. Датчики соответствует требованиям СДС Интергазсерт, Морского регистра и требованиям функциональной безопасности SIL 2/3.

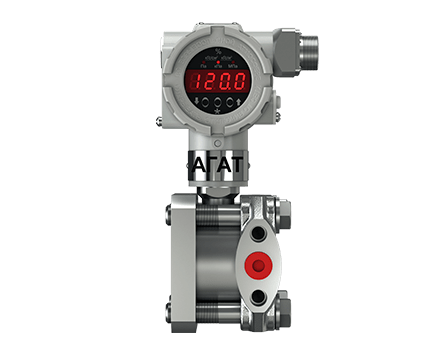

Датчики давления-разрежения Агат-100МТ-ДИВ
Классификационный номер
ET.10.06.03.01.02.02.17-001.520
Характеристики Датчики давления-разрежения Агат-100МТ-ДИВ
Пределы основной погрешности измерения
±0,05; ±0,065; ±0,075; ±0,1; ±0,15, ±0,2; ±0,25; ±0,5; ±1%
Верхние пределы измерения
min: Разряжение -0,125 кПа, Избыточное давление 0,125 кПа; max: Разрежение -100 кПа, Избыточное давление 2,4 МПа
Виды взрывозащиты
Exi - Искробезопасная электрическая цепь / Exd - Взрывонепроницаемая оболочка / Ехdia - Взрывобезопасное с использованием двух видов взрывозащиты – «взрывонепроницаемая оболочка «d» и «искробезопасная электрическая цепь с уровнем «ia»
Выходной сигнал постоянного тока
4-20 мА / 20-4мА / 4-20 мА с корнеизвлечением / 0-5 мА (Внеш. преобразователь)
Выходной цифровой сигнал
HART® 5, 7 / Modbus RTU (RS-485)
Корпус
Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет светло-серый RAL7035 (базовое исполнение) / Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет красный RAL3020 / Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy AD
Материал мембраны
Титан ВТ9 ГОСТ 19807 / Сталь 316L EN 10088-2 / Сплав 36НХТЮ ГОСТ 10994
Исполнение присоединительного штуцера
Сталь 12Х18Н10Т, ГОСТ 5632 (базовое исполнение) / Сталь 10Х17Н13М2Т, ГОСТ 5632
Резьба штуцера
М20х1,5 наружная (базовое исполнение) / 1/2NPT внутренняя / 1/2NPT наружная
Корпусные детали
Сталь 10Х17Н13М2Т ГОСТ 5632 / Сталь 12Х18Н10Т ГОСТ 5632
Кольцо уплотнительное
Резина НО-68-1 ТУ 381051082
Индикация
Светодиодный цифровой индикатор / Индикатор поворачивается на 360° с шагом 90°. / Поддерживает работоспособность при низких температурах окружающего воздуха до -60 °C / Цвет индикации по умолчанию красный.
Диапазон рабочих температур эксплуатации
-10…70 °С / -43…80 °С / -45…80 °С / -60…80 °С
Пылевлагозащита
IP65, IP67
Напряжение питания
от 14 до 42В (Ном. 24В)
Сопротивление нагрузки
Не менее 250 Ом
Электронное демпфирование выходного сигнала
Значения времени выбираются из стандартного ряда: 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 12,8; 25,6 с
Виброустойчивое исполнение по ГОСТ Р 52931
V1; V2; L3
Среднее время наработки
220 000 ч
Вес без упаковки
от 1 до 11 кг
Средний срок службы
20 лет
Межповерочный интервал
5 лет
Гарантийный срок
5 лет
Дополнительные опции
Дополнительная технологическая наработка датчиков 360 ч. Вывод значения температуры приемника давления по протоколу HART (не является метрологической характеристикой).
