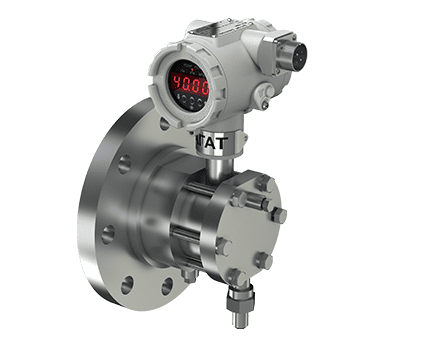

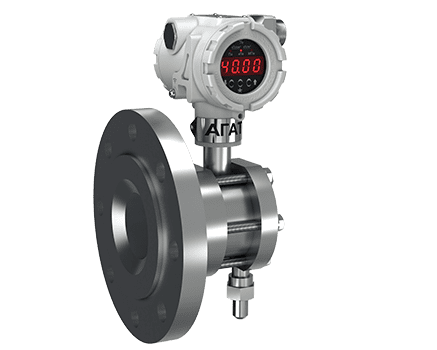

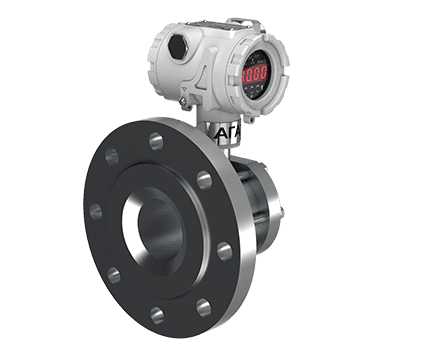

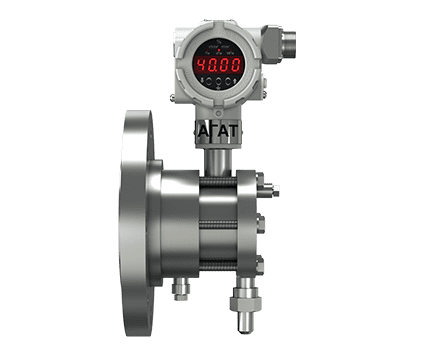

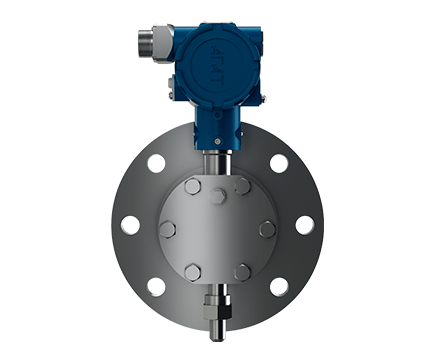

Датчики гидростатического давления (Уровнемер) Агат-100МТ-ДГ предназначены для непрерывного измерения и преобразования избыточного давления рабочих сред (жидкости) - в унифицированный токовый выходной сигнал 4-20 мА, 0-5 мА, цифровой сигнал по HART протоколу или по протоколу Modbus на базе интерфейса RS-485. Степень защиты датчиков от воздействия пыли и воды соответствует группе IP67 по ГОСТ 14254. Датчики соответствуют требованиям технического регламента ТР ТС 020/2011, системе добровольной сертификации ИНТЕРГАЗСЕРТ. Датчики соответствуют требованиям сейсмостойкости 9 баллов по шкале MSK-64, климатическому исполнению B (ГОСТ 15150-69). Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011 и предназначены для работы во взрывобезопасных и взрывоопасных условиях. Датчики соответствует требованиям СДС Интергазсерт, Морского регистра и требованиям функциональной безопасности SIL 2/3.
Гидростатическое давление — давление столба жидкости над условным уровнем.
±0,075; ±0,1; ±0,15, ±0,2; ±0,25; ±0,5; ±1%
Exi - Искробезопасная электрическая цепь / Exd - Взрывонепроницаемая оболочка / Ехdia - Взрывобезопасное с использованием двух видов взрывозащиты – «взрывонепроницаемая оболочка «d» и «искробезопасная электрическая цепь с уровнем «ia»
4-20 мА / 20-4мА / 4-20 мА с корнеизвлечением / 0-5 мА (Внеш. преобразователь)
HART® 5, 7 / Modbus RTU (RS-485)

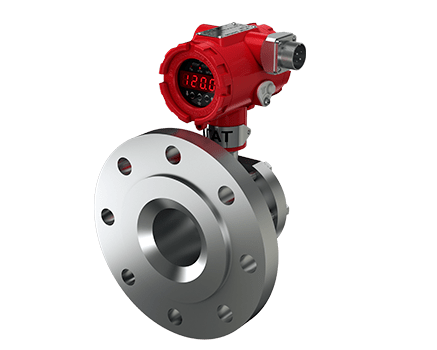

Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет светло-серый RAL7035 (базовое исполнение) / Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy ADC-12 JIS H 5302-2000), цвет красный RAL3020 / Алюминиевый сплав АК-12пч ГОСТ 1583 (Alloy A
Фланец DN80 PN40 тип 01 исп. Е по ГОСТ 33259-2015
Светодиодный цифровой индикатор. / Индикатор поворачивается на 360° с шагом 90°. / Поддерживает работоспособность при низких температурах окружающего воздуха до -60 °C / Цвет индикации по умолчанию красный.
-10…70 °С / -43…80 °С / -45…80 °С / -60…80 °С
Значения времени выбираются из стандартного ряда: 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 12,8; 25,6 с
Дополнительная технологическая наработка датчиков 360 ч. Вывод значения температуры приемника давления по протоколу HART (не является метрологической характеристикой).
