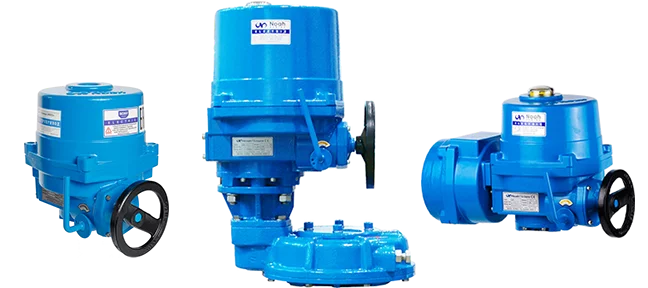

Электроприводы серии NA были разработаны для управления рабочими органами трубопроводной арматуры и прочих устройств четвертьоборотного принципа действия, такими как дисковые затворы, шаровые краны, демпферы, жалюзи, и т.д. Также опционально доступно увеличение рабочего хода до 270 градусов.

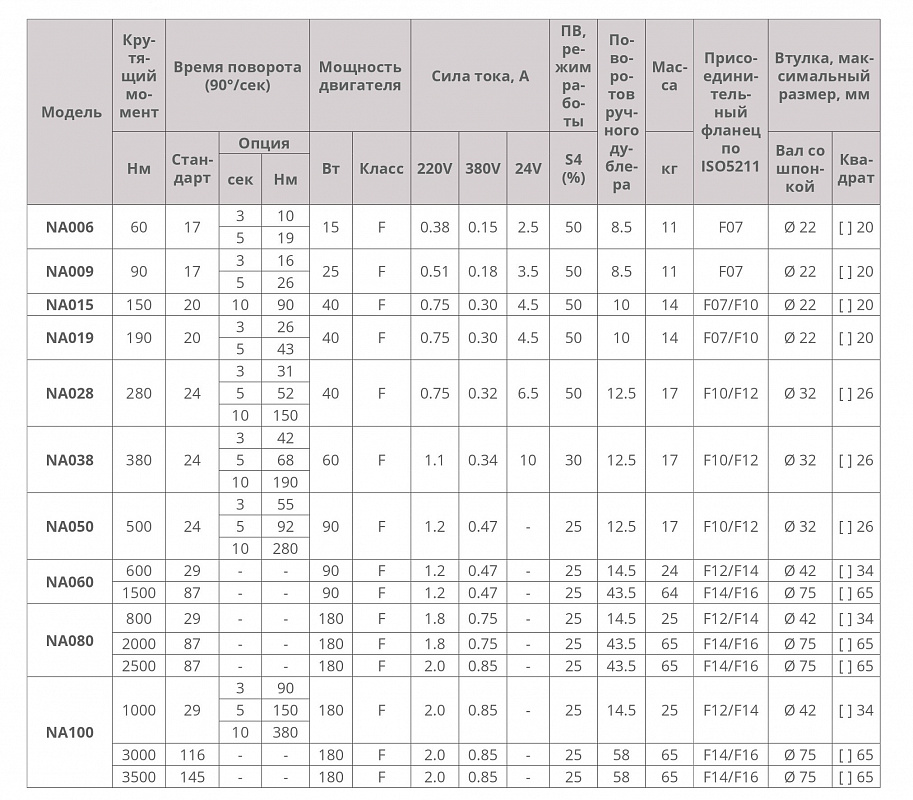

Диапазон крутящих моментов электроприводов серии NA — 60-3500 Нм. В приводе установлен червячный редуктор с механизмом автопереключения, при подаче напряжения электропривод переходит в режим автоматического управления.

В электроприводах NA используется малоинерционные двигатели с высоким стартовым моментом и встроенной термозащитой. Напряжение питания - 220V или 380V переменного тока, а также 24V постоянного тока. Данные двигатели отличаются малой мощностью, что позволяет подключать их к цепи через контактные управляющие устройства (пускатели). Управление электропривода может осуществляться дискретным сигналом по типу Вперед-Стоп-Назад, аналоговым сигналом 4...20mA (если необходимо использовать привод в режиме регулирования), а также по цифровым протоколам ProfiBUS, ModBUS, FieldBUS.

Для мониторинга положения рабочего органа все электроприводы оборудованы непрерывными индикаторами положения со светодиодной подсветкой.

Электроприводы серии NA в базовом исполнении оборудованы несколькими средствами защиты:

• конечные выключатели (настраиваются пользователем);
• моментные выключатели (настраиваются заводом-производителем) (кроме NA006, 009);
• червячный редуктор с самоблокировкой;
• термозащита двигателя с термостатом (отключение нагревателя при окружающей температуре выше +50°С, отключение привода при температуре выше 150°С);
• механические ограничители рабочего хода (стопорные болты);
• защита от воздействий окружающей среды IP67 (Опция IP68);
• для защиты от внешних химических воздействий доступна опция дополнительного покрытия корпуса привода.

Основание электропривода изготовлено с монтажным фланцем ISO5211 и глухой втулкой, которая может быть расточена по чертежу заказчика.

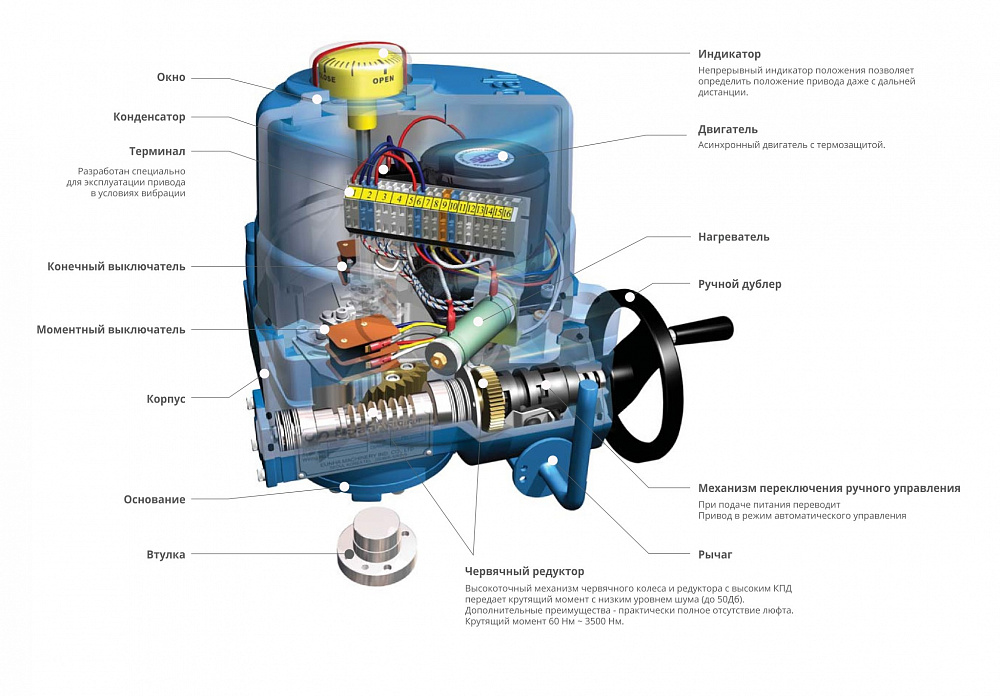

Особенности

• Герметизация

Стандартный корпус с кольцом уплотнения обладает пылевлагозащитой IP67. Опционально привод доступен во взрывозащищенном корпусе.

• Подключение

Привод может быть подключен к 3-фазной или 1-фазной цепи. Для некоторых типов приводов предусмотрено подключение на 24V постоянного тока.

• Компоновка

Механическая и электрическая части привода легко отделяются друг от друга. Также внутреннее пространство привода позволяет установить дополнительные опции непосредственно на объекте.

• Самоблокировка

Самоблокировка обеспечивается червячным редуктором, не позволяя выходному валу совершать непроизвольные вращения под действием рабочей среды на рабочий орган арматуры.

• Ручной дублер

Размер и тип ручного дублера позволяют легко управлять приводом в случае аварии или отключения питания.

• Переключатель ручного управления

Механизм переключения привода с ручного режима. При подаче питания переводит привод в режим автоматического управления.

• Установка

Основание привода изготовлено по ISO 5211. Втулка съемная. Привод крепится на арматуру 4 болтами.

• Нагреватель

Внутренний нагреватель предотвращает образование конденсата при изменениях температуры окружающей среды.

• Конечные выключатели

На центральной колонке привода установлен кулачковый механизм, приводящий в действие конечные выключатели. Благодаря конечным выключателям можно легко и быстро настроить положение арматуры.

• Моментные выключатели

Моментные выключатели обеспечивают защиту привода и арматуры от превышения крутящего момента.
