Применение

Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА и (или) цифровой кодированный сигнал на базе протокола HART.

Кроме того, вариант исполнения преобразователя, оснащённый поплавком раздела сред, осуществляет преобразование уровня раздела сред двухфазной жидкости в цифровой кодированный сигнал на базе протокола HART.

Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.

Основные объекты эксплуатации:

• АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
• системы автоматизации пищевой и химической промышленности, коммунальной сферы

Описание

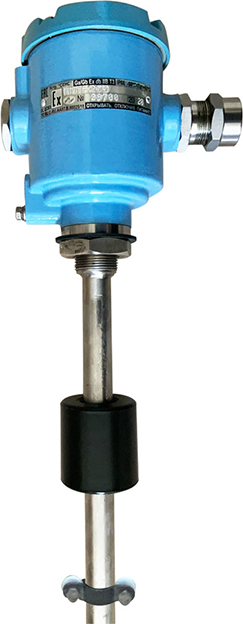

Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент. Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды.

Измерение уровня жидкости основано на эффекте магнитострикции. Через звукопровод из магнитострикционного материала пропускается импульс тока, создающий вокруг звукопровода магнитное поле. В месте расположения поплавка с магнитом, возникает импульс упругой деформации. Уровень жидкости определяется интервалом времени распространения импульса. Многоточечное измерение температуры осуществляется интегральными датчиками. Измерение плотности осуществляется с помощью дополнительного поплавка, глубина погружения которого относительно поплавка уровня зависит от плотности жидкости.
