Производитель: ООО "Югсон-Сервис" г.Тюмень

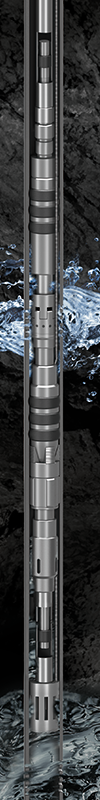

Назначение и область применения:

для эксплуатации установкой ЭЦН скважин с негерметичной эксплуатационной колонной выше динамического уровня с одновременной изоляцией зоны негерметичности с отводом попутного газа по дополнительному лифту.

Отличительные особенности и преимущества:

двухпакерная компоновка обеспечивает полную изоляцию негерметичного участка обсадной колонны;

с отводом попутного газа из подпакерной зоны по дополнительному лифту (для скважин с высоким газовым фактором);

установка компоновки осуществляется механически (без вращения НКТ) путем осевых манипуляций;

извлекается из скважины путем натяжения колонны НКТ;

герметизация силового кабеля по уникальной технологии, без нарушения целостности брони и кабельной линии;

время монтажа и герметизации кабельного ввода пакера не более 30 минут;

возможность выравнивания давления в подпакерном и надпакерном пространствах для безопасного съема пакеров;

возможность аварийного извлечения НКТ механическим способом (натяжением колонны НКТ) в случае прихвата нижнего пакера ;

возможность обратной промывки ЭЦН.

Пример обозначения компоновки при заказе:

Компоновка СК-ЭИЗН-ОГ-144-40-35-4, где

СК-ЭИЗН-ОГ — наименование компоновки,

144 — типоразмер пакеров в мм,

40 — диаметр проходного отверстия в мм,

35 — рабочее давление в МПа,

4 — номер комплектации (определяется производителем).

Состав комплектации (модели оборудования, входящего в состав компоновки):

Верхний пакер — ПОЗ-КВ, нижний пакер – 5ПМС-КВ, клапан циркуляционный — КЦЗ, переводник безопасный — ПБН, узлы гермитизации лифта — УГЛ-В и УГЛ-Н, узел закачки — УЗ, прочее оборудование — подгоночные патрубки и муфты.
