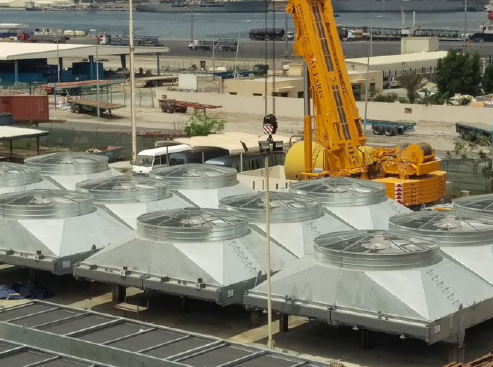

Аппараты воздушного охлаждения (АВО) предназначены для охлаждения проходящей по трубным пучкам жидкости направленным потоком воздуха.

Аппараты воздушного охлаждения поставляются на строительную площадку отдельными монтажными блоками, которыми являются: металлоконструкции, трубный пучок, диффузор вентилятора, колесо вентилятора, электродвигатель, редуктор или передача, устройства регулирования работы аппарата (жалюзи, механизм поворота лопастей и пр.). В случаях монтажа крупных аппаратов диффузор и колесо поставляются в разобранном виде.

Малопоточные АВО поставляют с заводом-изготовителей в собранном виде и их монтаж сводится к монтажу секций н фундамент и центровке валов вентиляторов и приводов.

В остальных случаях монтаж АВО производится по общей схеме, незначительно меняющейся в зависимости от расположения вентиляторов.

Схема монтажа АВО с нижним расположением колеса вентилятора выглядит следующим образом:

- сборка, монтаж и выверка опорных металлоконструкций на заранее подготовленный фундамент;

- установка электродвигателя и рабочего колеса с редуктором;

- установка диффузора;

- установка трубных секций;

- выверка основных монтажных блоков и центровка колеса вентилятора и электродвигателя. Проверка относительного положения диффузора и колеса вентилятора;

- установка жалюзи и прочего вспомогательного оборудования;

- гидравлическое испытание трубных пучков;

- пусконаладочные работы.

В случае монтаж вентилятора с верхним или боковым расположением колеса трубные пучки монтируют до диффузора и колеса вентилятора.
