По результатам послойного описания керна составляются литологические и седиментологические колонки и литолого-геофизические разрезы по скважинам.

Литологическая колонка отражает литологический состав разреза. В зависимости от целей исследования вертикальный масштаб колонки может соответствовать масштабу стандартных каротажных диаграмм – 1:200 и 1:500, либо выбирается произвольно. Произвольный масштаб должен быть кратным 1:200 или 1:500 и при этом позволять различать минимальные по мощности прослои и их особенности.

Толщина колонки обычно составляет 2,5–5 см. В колонке с учетом принятого масштаба откладывается толщина прослоев; в участках неполного выхода керна, она откладывается в соответствии с данными комплекса каротажа.

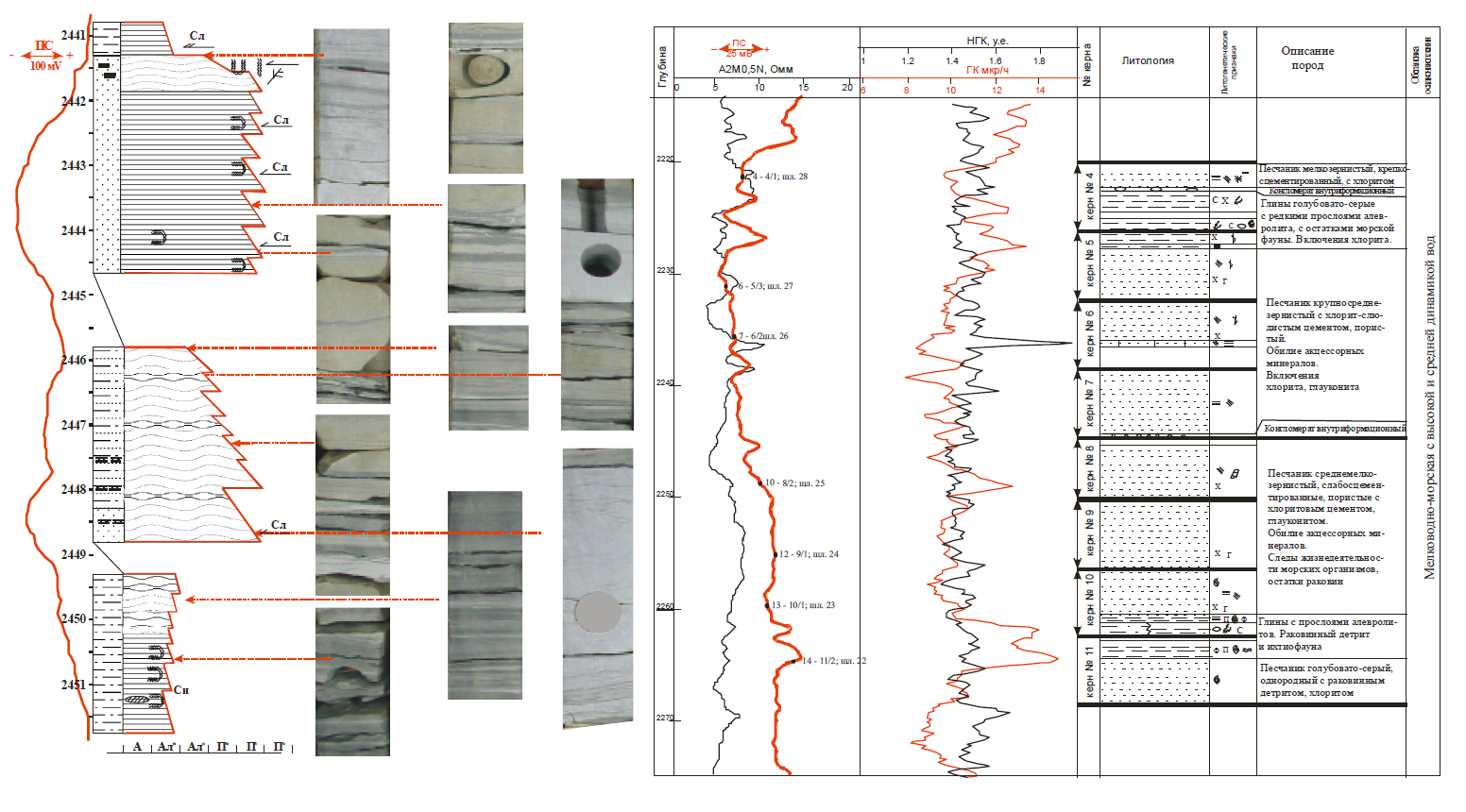

Рядом с литологической колонкой помещают комплекс каротажных диаграмм или диаграмму стандартного каротажа, выполненные в том же масштабе, что и литологическая колонка. При этом отметки глубин строго выравнивают по горизонтали.

На литологической колонке могут указываться границы интервалов отбора керна и его выход. Участки, где не поводился отбор керна, на колонке остаются как свободное белое поле.

Показывается характер границ между слоями: постепенные переходы – горизонтальными сплошными (отчетливый контакт) или прерывистыми (неотчетливый контакт) линиями; границы углового несогласия – наклонной линией с сохранением угла падения; границы перерывов и размыва слоев – волнистой линией.

С помощью условных знаков обозначается литологический состав пород, минеральные и органические включения, иногда в колонке или за ее пределами справа указываются условными знаками текстурные особенности пород. Справа от колонки напротив каждого выделенного прослоя приводится его краткая литологическая характеристика.

После построения литологической колонки по разрезу скважины, проводится ее анализ, при котором устанавливается последовательность осадконакопления и, исходя из общих закономерностей строения разрезов данной территории и их стратиграфической приуроченности, производится выделение и индексация пластов, толщ и свит. Слева достраиваются колонки со стратиграфическими данными.

Седиментологическая колонка дополняет литологическую или строится отдельно. Она отражает не только литологический состав разреза, но и структурные изменения пород по разрезу, которые отстраиваются в горизонтальном масштабе с правой стороны колонки. Часто строят совместные литологические и седиментологические колонки, сопровождая построение каротажными диаграммами и фотографиями керна.

Вертикальный масштаб седиментологической колонки выбирают аналогично масштабу литологических колонок. Горизонтальный масштаб выбирают в зависимости от размера обломочного материала – в терригенных толщах, карбонатных и кремнистых толщах, слагающих разрез.

Гранулометрия пород или размер кристаллических зерен определяются ситовым гранулометрическим анализом или измеряются под микроскопом. При построениях обычно используют средние размеры зерен, а отклонения комментируются в описании справа.

В соответствии со средним размером слагающих породы пласта частиц отстраиваются точки, которые внутри отдельного пласта соединяются плавными или прямыми линиями (в зависимости от того, плавно или постепенно меняется размерность зерен в породах пласта).

Чем больше по горизонтали ширина отстроенного слоя (или его части), тем соответственно крупнее размер слагающих его частиц.

Границы между слоями, литологический состав слоев и их текстурные особенности выносятся на седиментологическую колонку так же, как и при построении литологических колонок.
