Электрическое профилирование – это способ выполнения электроразведочных работ, при котором электроразведочная установка после каждого измерения перемещается на некоторое расстояние (шаг профилирования) вдоль профиля и глубинность исследования сохраняется примерно одинаковой для всех точек исследуемой площади.

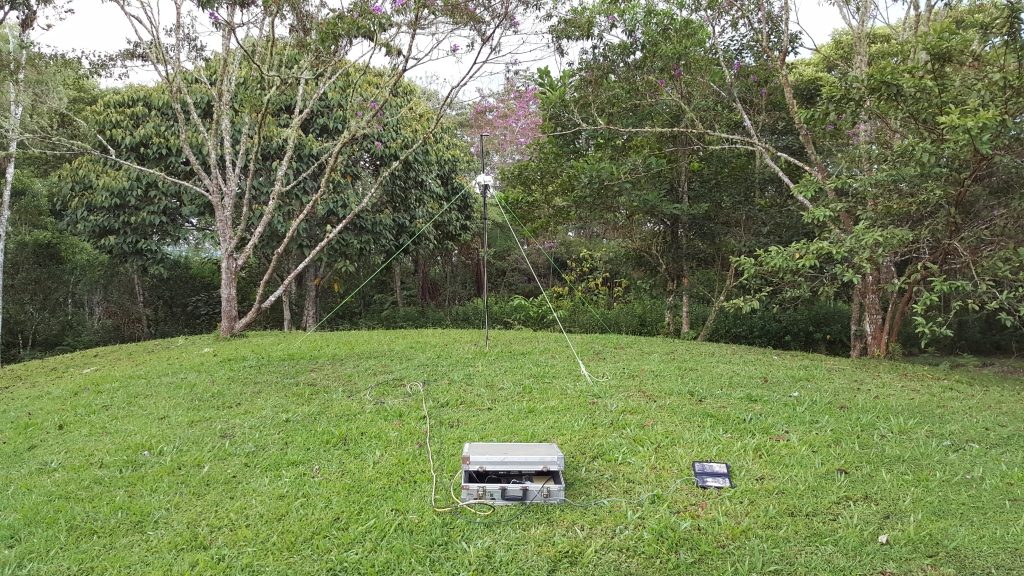

Методика бесконтактного измерения электрического поля (БИЭП) применяется на территориях, где нет благоприятных условий для устройства заземлений (камен­ные осыпи, сухие пески, открытый карст, мерзлый грунт и т.п.). Эта методика дает возможность измерять напряженность переменного электриче­ского поля в воздухе, вблизи земной поверхности. Прием сиг­налов осуществляется с помощью незаземленных измеритель­ных линий MN или штыревой антенны.

В качестве пи­тающих линий (возбудителей поля) используют как прямоли­нейный заземленный кабель, так и незаземленные линии — «емкостную» (полупетлю) и «индукционную» (прямоугольную петлю). Электрическое поле формируется под действием трех факторов: гальванических токов, стекающих с заземлений, «емкостных» токов, стекающих с проводов линий (через емкость провод — земля) и индукционных токов, воз­буждаемых переменным магнитным полем, образующимся во­круг проводов.

При работе с заземленным кабелем АВ профили наблюде­ний располагают по одну или обе стороны параллельно кабелю, а также на продолжении линии АВ (осевая уста­новка). В разрыв цепи АВ включается генератор переменного тока с частотой 625 Гц. По профилям измеряется разность по­тенциалов ΔU. Обычно разбивают несколько профилей, которые в совокупности называют планшетом съемки. Крайний профиль может быть удален от кабеля на расстояние, не превышающее его длину (АВ). Осевая установка представляет собой две сте­лющиеся по земле антенны: генераторную АВ и измерительную MN. Оси их лежат на одной прямой. Данная установка удобна для профильных наблюдений в залесенных районах.

«Емкостная» питающая линия имеет форму полупетли, в середине основания которой находится генератор. Профили разбиваются внутри полупетли параллельно ее осно­ванию. «Индукционная» питающая линия имеет форму прямоуголь­ной петли с соотношением сторон 1:2. В середину боковой стороны подключается генератор. Планшет съемки располагается во внешней области по одну, или обе стороны от петли. Наибольшее удаление профилей от центра установки не должно превышать длины петли, поскольку уровень полезного сигнала быстро падает.

Электропрофилирование выполняют с портативной аппара­турой в комплект которой помимо генератора и мик­ровольтметра входит выносной блок измерителя с телескопиче­ской штыревой антенной. При измерениях антенну держат па­раллельно земле на высоте 0,8—1 м. После отработки одного планшета всю установку перемещают вдоль линии профилей на расстояние, позволяющее осуществить перекрытие планшетов в двух крайних точках.

По данным измерений вычисляют кажущееся сопротивление по формуле ρ_к=KΔU/I. Коэффициент установки К находят либо с помощью номограмм, либо путем эталонирования на основе сравнения результатов БИЭП с данными электропрофилирования на постоянном токе.
