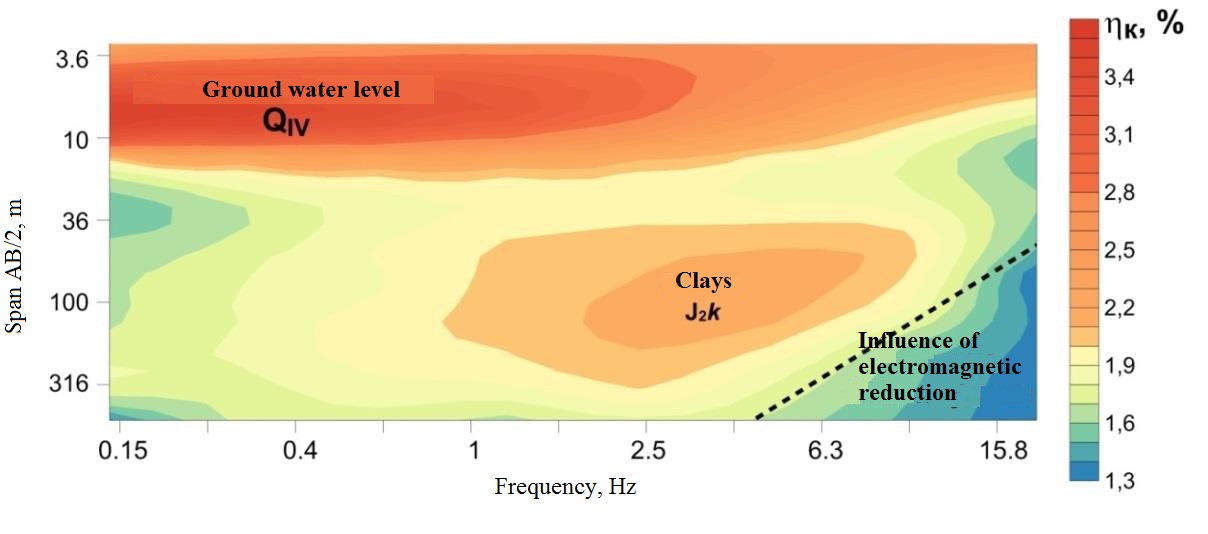

Вертикальное электрическое зондирование методом вызванной поляризации (ВЭЗ-ВП) является модификацией метода вертикального электрического зондирования (ВЭЗ) и предназначено для расчленения разреза с разной поляризуемостью слоев.
С помощью специальной одно- или многоканальной аппаратуры для метода ВП кроме ∆U, измеряемого, как и в методе вертикального электрического зондирования (ВЭЗ), во время пропускания тока (I) в АВ определяют ∆UВП через 0,5 с после отключения тока. В результате кроме ρк = k ∆U/I рассчитывают ηк = (∆UВП/∆U) · 100 % — кажущуюся поляризуемость.
Далее на бланках с логарифмическим масштабом по осям координат (бланках ВЭЗ) наряду с кривыми ВЭЗ строят кривые ВЭЗ-ВП: по горизонтали откладывают АВ/2, по вертикали — ηк.
При количественной интерпретации ВЭЗ-ВП расчленяют разрез, т. е. определяют мощности, удельные электрические сопротивления и поляризуемости слоев горизонтально-слоистого разреза.
