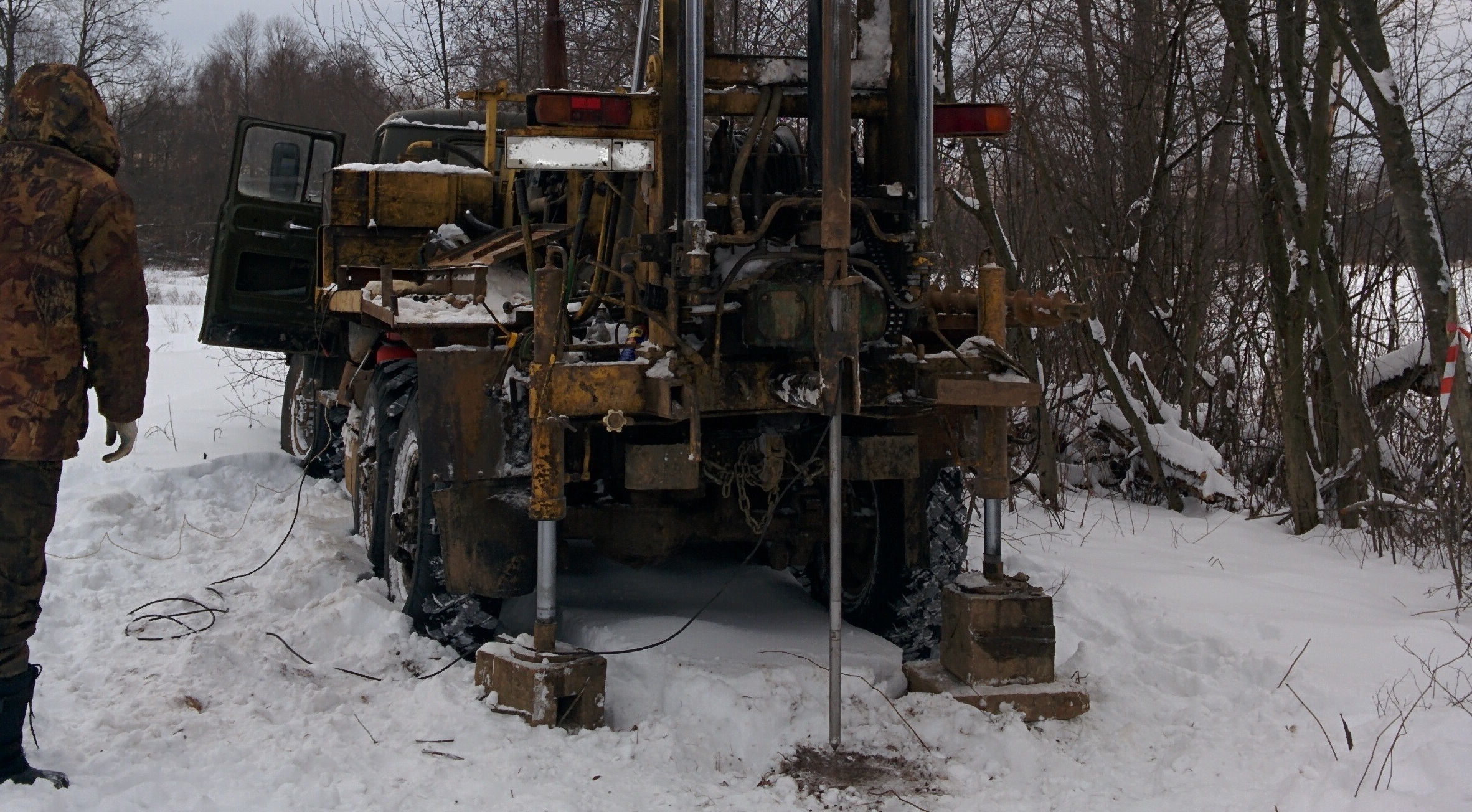

Динамическое зондирование - это процесс погружения зонда в грунт под действием ударной нагрузки (ударное зондирование) или ударно-вибрационной нагрузки (ударно-вибрационное зондирование) с измерением показателей сопротивления грунта внедрению зонда.

При динамическом зондировании измеряют:

• глубину погружения зонда h от определенного числа ударов молота (залога) при ударном зондировании;
• скорость погружения зонда v при ударно-вибрационном зондировании.

По данным измерений вычисляют условное динамическое сопротивление грунта погружению зонда P_d.

В состав установки для испытания грунта динамическим зондированием должны входить:

• зонд (набор штанг и конический наконечник);
• ударное устройство для погружения зонда (молот или вибромолот);
• опорно-анкерное устройство (рама с направляющими стойками);
• устройства для измерения глубины или скорости погружения зонда.

Динамическое зондирование следует выполнять непрерывной забивкой зонда в грунт свободно падающим молотом или вибромолотом, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки. Перерывы в забивке зонда допускаются только для наращивания штанг зонда.

При ударном зондировании следует фиксировать глубину погружения зонда h от определенного числа ударов молота (залога), а при ударно-вибрационном зондировании - проводить автоматическую запись скорости погружения зонда v. Число ударов в залоге при ударном зондировании следует принимать в зависимости от состава и состояния грунтов в пределах 1-20 ударов, исходя из глубины погружения зонда за залог 10-15 см, определяемой с точностью ±0,5 см. При наращивании звеньев колонну штанг поворачивают вокруг оси по ходу часовой стрелки с помощью штангового ключа. Сопротивление повороту штанг, возникающее в результате трения штанг о грунт, при крутящем моменте до 15 кН·см следует учитывать при обработке результатов испытания. В случае значительного сопротивления повороту колонны штанг (при крутящем моменте более 15 кН·см), вызванного искривлением скважины, зонд извлекают из грунта и повторяют испытание в новой точке зондирования на расстоянии 2-3 м. от прежней.

Испытание заканчивают после достижения заданной глубины погружения зонда или в случае резкого уменьшения скорости погружения зонда (менее 2-3 см за 10 ударов или менее 1 см/с). По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

Регистрацию результатов испытания проводят в журнале испытания, на диаграммных лентах и (или) электронном запоминающем устройстве. При использовании специальных зондов регистрируют дополнительно измеряемые параметры.

По данным измерений, полученных в процессе испытания, вычисляют условное динамическое сопротивление грунта P_d.
