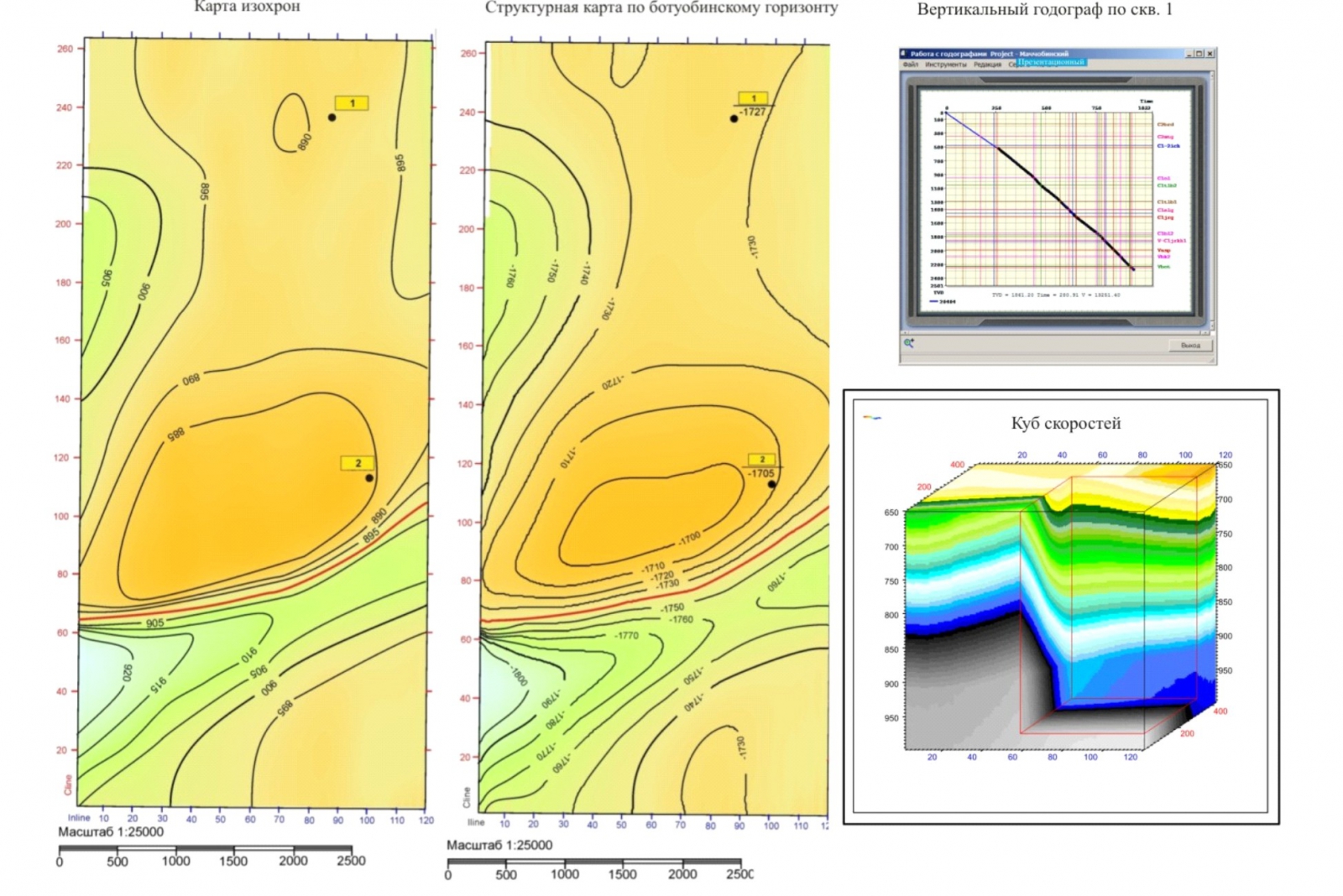

Структурные карты являются обязательным геологическим документом, составляемым в процессе поисково-разведочных работ на нефть и газ. Они изображают в плане подземный рельеф выбранной поверхности — кровли или подошвы какого-либо горизонта. Построение структурных карт также необходимо для изучения рельефа различных поверхностей сложного строения, например, поверхности размывов и несогласного перекрытия, поверхности водо-нефтяного контакта и т.д.

Структурные карты составляются по данным бурения, полевых геофизических материалов (данным сейсморазведки, электроразведки и др.), а также по данным структурно-геологической съемки.

На структурных картах с помощью линий одинаковых высот (стратоизогипс) изображается гипсометрическое положение кровли или подошвы пластов.

Методика построения структурных карт заключается в следующем. На топографическую карту наносят положение устьев скважин. Затем из буровых журналов берут абсолютную отметку устья скважины и глубину до кровли пласта. Вычитая из первой величины вторую, получают абсолютную отметку кровли пласта. Таким же образом вычисляют абсолютные отметки кровли пласта по всем остальным скважинам и подписывают их на карте. Затем все скважины соединяют прямыми линиями, из которых получают сеть треугольников. Необходимо стремиться к тому, чтобы по возможности треугольники были равносторонними. Затем стороны треугольников делятся на равные отрезки в соответствии с разницей в отметках на концах сторон треугольников. Полученные однозначные отметки соединяют плавными кривыми линиями – стратоизогипсами (стратоизогипсы поверхности верхнего и нижнего опорного горизонтов).

Равносторонние треугольники необходимы для того, чтобы избежать появления на карте отсутствующих в действительности изгибов кровли пласта.

Построив структурную карту кровли одного пласта, можно построить структурную карту подошвы этого же пласта. Для этой цели используется метод схождения. Его сущность заключается в том, что, используя структурную карту верхней поверхности (кровли) и сопоставляя с ней мощность пород, разделяющих два пласта, строят структурную карту нижней поверхности (подошвы).

Для выяснения направления изменения мощности строится карта равных мощностей промежуточной толщи. Линии равных истинных мощностей называются изопахитами, а линии равных вертикальных мощностей -изохорами.

Для построения изохор соединяют точки расположения скважин на карте прямыми линиями. На сторонах полученного треугольника находят значения мощности промежуточной толщи через интервалы, соответствующие интервалам между стратоизогипсами кровли (подошвы) верхнего пласта. Точки с одинаковыми значениями мощности на сторонах треугольника соединяют прямыми линиями, которые и будут являться изохорами промежуточной толщи.

Построив карту мощностей и нанеся изохоры на структурную карту кровли (подошвы) верхнего пласта, находят точки пересечения стратоизогипс и изохор. В каждой такой точке определяется отметка кровли (подошвы) нижнего пласта, для чего из отметки стратоизогипсы вычитается отметка изохоры. Вычислив отметки для каждой точки, соединяют одинаковые значения плавными кривыми линиями, которые и будут представлять собой стратоизогипсы подошвы (кровли) нижнего пласта.

Точки, необходимые для составления структурной карты, можно также получить путём построения ряда разрезов с изображением кровли (подошвы) пласта. Таких разрезов должно быть достаточное количество. Отметки для каждой из точек вычисляют по разрезам и затем наносят по линиям разрезов на карту.
