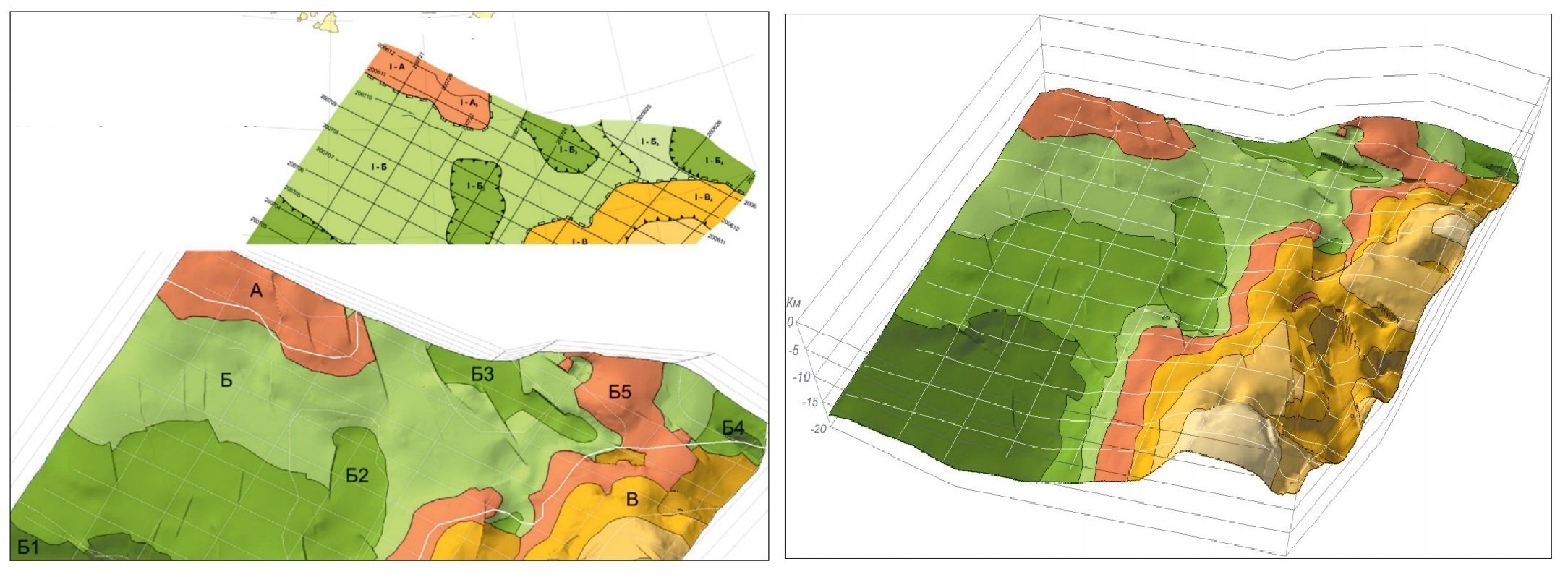

Структурно-тектонические карты иллюстрируют геологическое строение местности путем отображения формы залегания, возраста и условий образования структурных категорий земной коры (структурно-вещественных комплексов) в комбинации с отображением поверхностей опорных горизонтов в виде стратоизогипс. Подобные карты служат для характеристики внутренней структуры  нефтегазоносных, угольных, соленосных, железорудных бассейнов. Данные карты также составляются при проведении работ по прогнозированию, когда не­обходимо учитывать основные элементы древней тектонической структу­ры региона, отражающейся на распределении основных зон седимента­ции и фаций в его пределах, а также типов пород в составе седимента­ционного комплекса. Особенности локализации первично-осадочного ору­денения также во многом определяются характером консидементационной тектонической структуры региона.

На карте должны быть показаны главные интрузивные и эффузивные тела (гранитоиоды, траппы и другие породы), без которых невозможно передать структуры региона. Также должны быть отражены наиболее существенные молодые тектонические структуры, включая современные, играющие важную роль при вторичном перераспределении металла в стадию катагенеза.

На структурно-тектонической карте должны быть отражены все складчатые и разрывные дислокации верхнего структурного этажа плат­формы, желательно с обозначением времени их формирования. Должна быть отражена (в горизонтах подземного рельефа) поверхность размытых пород, подстилающих отложения, связанные с каждой рудной эпохой.

Кроме того, на структурной-тектонической карте показывается глубина залегания кровли седиментационного комплекса в стратоизо­гипсах, а также глубина залегания отдельных рудных и маркирующих горизонтов. Все эти данные позволяют быстро и достаточно точно наме­тить районы с оптимальными глубинами рудных горизонтов или пластов пород, которые, согласно существующим представлениям должны их заключать. По возможности осо­бо должны быть отмечены мелкие смятия и перегибы слоев, наблюдаю­щиеся в области распространения моноклинально залегающих пород и пород, смятых в складки.

Особое значение имеет учет зон трещиноватости в толще осадочных пород, с которыми при благоприятных обстоятельствах могут быть связаны рудные залежи, возникшие в катагенетическую стадию. Кроме того, глубокое химическое выветривание и образование остаточных ме­сторождений различных типов протекает наиболее интенсивно в зоне развития трещиноватости и в зоне разрывных нарушений.

При изображении разрывных нарушений необходимо указывать состав пород, приходящих в соприкосновение в их зоне.
