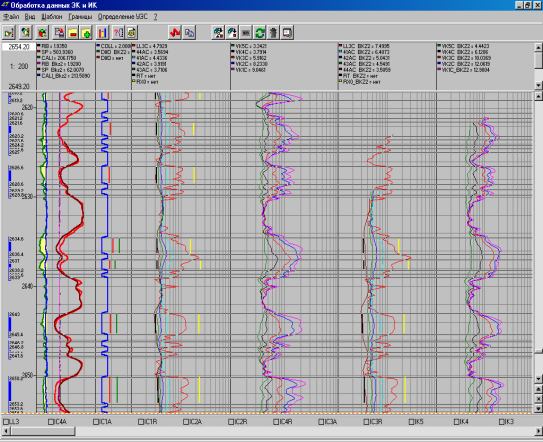

Программа “LogWin-ЭК” предназначена для просмотра каротажных диаграмм, их увязки, отбивки пластов в ручном и автоматических режимах, обработки в поточечном и попластовом режимах результатов измерений зондами ЭК и ЭМК.

• Поточечная обработка кривых ЭК и ЭМК включает в себя введение в показания зондов поправок за скважину (ИК, БК, БКЗ, ВИКИЗ), скин-эффект (ИК), вмещающие породы (ИК-деконволюция) и в переводе результатов обработки данных ИК, ВИКИЗ в единицы УЭС (Ом⋅м).

Попластовая обработка включает в себя попластовое определение УЭС пород (по данным ИК, БК, БКЗ, ВИКИЗ, БМК) с учетом влияния зоны проникновения и вмещающих пород и оценку качества результатов измерений (выявление систематических погрешностей измерений).

Попластовое определение УЭС одиночных пластов с учетом влияния зоны проникновения и вмещающих пород проводится с использованием интерпретационной модели одиночного пласта в однородных вмещающих породах. Метод определения УЭС пластов – поиск решения из условия минимума функции невязки теоретических и фактических отсчетов.

Результатом интерпретации являются электрические параметры пласта: удельное электрическое сопротивление пласта ρп, зоны проникновения ρзп и относительный диаметр зоны проникновения D/d.

Возможно определение электрических параметров пластов в пакетном режиме (до 500 пластов одновременно).

Оценка качества кривых включает в себя визуальную (качественную) оценку сопоставимости результатов измерений различными зондами ЭК и ЭМК, выполняемую, например, по результатам поточечной обработки, и количественную оценку сопоставимости, заключающуюся в выявлении систематических погрешностей измерений зондами БКЗ, БК, ИК, ВИКИЗ, БМК и в уточнении УЭС ПЖ в попластовом режиме. Метод решения задачи оценки качества и уточнения УЭС ПЖ – задача поиска минимума невязки фактических и расчетных показаний зондов по переменным, описывающим электрические параметры опорных пластов и аддитивные и мультипликативные систематические погрешности измерений зондами.
