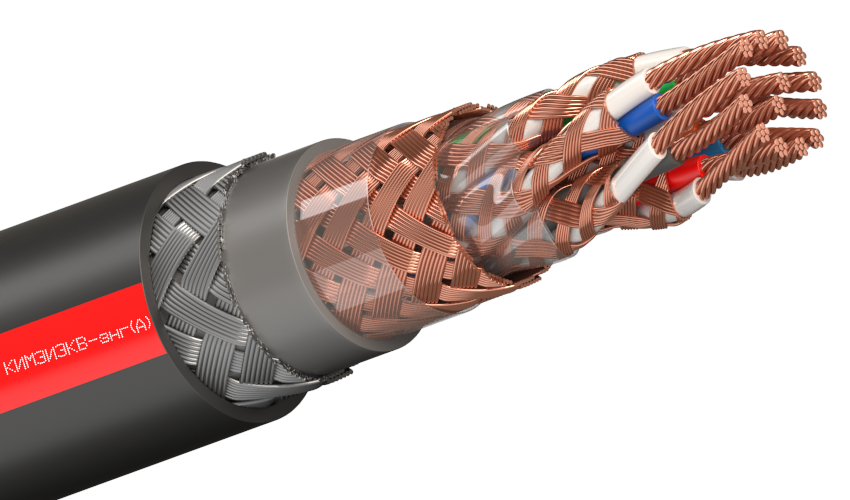

Кабели соответствуют Правилам классификации и постройки морских судов, правилам технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов, требованиям Технического регламента о безопасности объектов морского транспорта. Монтажные кабели КИМ^® разработаны с учетом всех обязательных требований, предъявляемых на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружений, для прокладки внутри помещений и на открытой палубе, на опасных производственных объектах (ОПО) и во взрывоопасных зонах. Предназначены для прокладки в помещениях, кабельных сооружениях, на открытом воздухе, в земле, при отсутствии опасности механических повреждений, при наличии внешних электромагнитных помех и полей, в невзрывоопасных зонах, а также в пожароопасных и во взрывоопасных зонах классов 0; 1; 2; 20; 21; 22; В-1; В-1(а-г); В-2 (ГОСТ 30852.13-2002; ГОСТ IEC 60079-14-2013 и ПУЭ), в составе электрооборудования и системах с применением искробезопасной полевой шины (FISCO) (ГОСТ Р МЭК 60079-27-2012), в составе взрывозащищенного электрооборудования с взрывозащитой вида «взрывонепроницаемая оболочка» (ГОСТ 30852.1-2002), «искробезопасная электрическая цепь i» (ГОСТ 30852.10-2002, ГОСТ Р МЭК 60079-11-2010) и взрывозащитой других видов, имеющего искробезопасные и связанные с ними искроопасные электрические цепи, а также в электрических цепях невзрывозащищенного электрооборудования, на номинальное переменное напряжение до 0,6/1,0 кВ частотой до 400 Гц или постоянное напряжение до 1500 В включительно.

Область применения

• стационарная прокладка в сооружениях морской техники;
• передача и распределение электрической энергии в стационарных установках объектов судоходства;
• неподвижное присоединение к электрическим приборам морской техники;
• фиксированный и нефиксированный межприборный монтаж электрических устройств;
• подключение устройств промышленной автоматики, контроллеров, коммутаторов, датчиков, исполнительных механизмов, и других удаленных устройств;
• подключение аппаратуры пожарной сигнализации;
• организация систем управления, связи, передачи данных в диапазоне частот до 100 МГц, с использованием интерфейсов RS-485, RS-232, RS422, CAN, HART, AS и других; в промышленных сетях Foundation Fieldbus, Modbus, Profibus, DeviceNet, CANopen, LonWorks, ControlNet, SDS, Seriplex, ArcNet, Ethernet, BACnet, FDDI, FIP, ASI, WorldFIP, Interbus, BitBus и других.

Кабели предназначены для прокладки:

• аппаратуры в цепях контроля и управления, сигнализации и межприборных соединений судов морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружений в кабельных сооружениях, для прокладки внутри помещений и на открытой палубе;
• внутри помещений;
• на открытой палубе;
• в помещениях;
• в кабельных сооружениях;
• на открытом воздухе;
• в земле;
• на опасных производственных объектах, в пожароопасных и во взрывоопасных зонах классов П-I; П-II; П-IIа; П-III; 0; 1; 2; 20; 21; 22; В-1; В-1(а-г); В-2а.

Кабели стойкие к:

• воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до 35°С;
• воздействию плесневых грибов;
• продольному распространению воды;
• воздействию морской воды с концентрацией водного раствора поваренной соли 3,5 %. Продолжительность воздействия – 5 суток;
• воздействию 1,5% раствора щавелевой кислоты (температура водного раствора щавелевой кислоты – (45±2)°С, продолжительность воздействия – 24 ч.);
• эпизодическому воздействию агрессивных сред (дизельного топлива, индустриального масла);
• воздействию озона с концентрацией (0,25±0,05) г/м³. Продолжительность воздействия – 2 ч.;
• изменению температуры окружающей среды от 90 °С до минус 65°С; кабели с наружной оболочкой из полимерной композиции, не содержащей галогенов типа SHF2 – от 110°С до минус 70°С;
• воздействию пониженного атмосферного давления до 0,67 кПа (5 мм.рт.ст);
• воздействию повышенного атмосферного давления до 2,92 кПа (2207 мм.рт.ст.);
• воздействию инея и росы
• воздействию соляного (морского) тумана;
• воздействию динамической пыли (песку). Концентрация при эксплуатации – до 2 г/м³, скорость движения частиц при эксплуатации – до 15 м/с;
• радиальному гидростатическому давлению до 6,08 мПа (60 кгс/см²);
• воздействию солнечного излучения. Интегральная плотность потока излучения при эксплуатации – до 1120 Вт/м², плотность потока ультрафиолетового излучения при эксплуатации – до 68 Вт/м²;
• синусоидальной вибрации в диапазоне частот от 1 до 2000 Гц с амплитудой ускорения до 200 м/с², линейному ускорению до 5000 м/с²;
• механическому удару одиночного действия с пиковым ударным ускорением до 30000 м/с² и длительностью действия ударного ускорения 0,1 – 2,0 мс;
• механическому удару многократного действия с пиковым ударным ускорением до 1500 м/с² и длительностью действия ударного ускорения 1 – 5 мс;
• изгибу при низкой температуре;
• удару при низкой температуре;
• воздействию буровых растворов и нефтепродуктов.

Основные требования и маркировка

Кабели должны соответствуют Правилам классификации и постройки морских судов, Правилам технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов, требованиям Технического регламента о безопасности объектов морского транспорта, предъявляемых к продукции с кодом ОКП 64 4900, ОКПД 2 26.30.1; кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам должны соответствовать требованиям IEC 60092-350:2020, IEC 60092-352:2005, IEC 60092-353:2016, IEC 60092-360:2021.

Скрутка: общая, парная, из троек, четверок или элементарных пучков.

Номинальные сечения токопроводящих жил: 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4; 6 мм².

Токопроводящие жилы изготовлены из медных проволок и соответствуют классу не ниже 5 по ГОСТ 22483-2021.

При изготовлении кабелей с требуемым классом токопроводящих жил (1), в условном обозначении кабеля после конструктивного исполнения токопроводящих жил добавляется индекс «ож». Токопроводящие жилы:- медные или медные луженые
- однопроволочные или многопроволочные.

Изоляция:

П – полимерная композиция, не содержащая галогенов;

Т – термостойкий термопластичный эластомер;

Пс – сшиваемая полиолефиновая композиция;

С – огнестойкая кремнийорганическая керамообразующая силиконовая резина;

Рэп – высокомодульная этиленпропиленовая резина высокой плотности.

Оболочка:

В – ПВХ пластикат пониженной пожарной опасности;

П – полимерная композиция, не содержащая галогенов;

Т – термостойкий термопластичный эластомер;

У – в оболочке из самозатухающего полиуретана.

Экраны:

Эаф/Эмф – фольгированные композиционные материалы из алюминиевых или медных лент;

Э/Эл – оплётки из медных или медных луженых проволок;

Эафл/Эмфл/Эмфл/Эмфм – комбинированные.

Броня:

К – повив/оплётка из стальной оцинкованной проволоки;

Ка – оплётка из проволок алюминиевого сплава;

-ЗГ – оплётка из проволок оцинкованных стальных поверх оболочки;

Кп – оплётка из плоских стальных проволок;

Кпа – оплётка из плоских проволок алюминиевого сплава;

-ЗГпг – из проволок плоских стальных поверх оболочки;

Б – обмотка из стальных оцинкованных лент;

Ба – обмотка их лент алюминиевого сплава;

Бг – гофрированная гибкая броня.

Кабели - с круглым поперечным сечением и подложкой, полученной методом экструзии, с негигроскопичными заполнителями, в соответствии с требованиями раздела 9.3 ГОСТ IEC 60079-14-2013

Примечания

1. При изготовлении кабелей плоской формы к обозначению марки добавляется буква «П».

2. При изготовлении кабелей с водоблокирующими элементами к обозначению марки добавляется индекс «-в».

3. При изготовлении кабелей с медными лужеными токопроводящими жилами к обозначению марки кабеля, после номинального сечения или обозначения конструктивного исполнения токопроводящих жил добавляется индекс «л».

4. При наличии в кабелях нулевой жилы в обозначение добавляется буква N, при наличии жилы заземления – PE.

5. При изготовлении кабелей с защитой от повреждения грызунами, выполненной в виде оплетки из стальных оцинкованных проволок, наложенной поверх наружной оболочки или защитного шланга, к обозначению добавляется индекс «-ЗГ».

6. При изготовлении кабелей с несколькими жилами заземления к обозначению добавляется их номинальное сечение, тип конструктивного исполнения и/или количество.

7. При изготовлении малогабаритных кабелей без экрана без брони; кабелей с экраном без брони, а также кабелей с экраном с броней из стальных оцинкованных проволок или из стальных оцинкованных лент без наложения внутренней экструдированной оболочки к обозначению кабеля добавляется индекс «-мг».

8. При изготовлении кабелей с наружной оболочкой из полимерной композиции, не содержащей галогенов типа SHF1 к обозначению добавляется индекс «1», типа SHF2 – индекс «2», соответственно.
