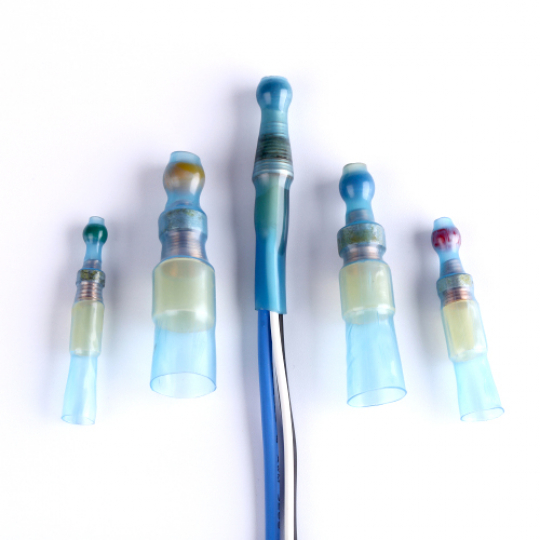

Герметичный термоусаживаемый разъем ASC‐SR для соединения пайкой, предназначен для одновременного соединения нескольких электрических проводов. Представляет собой надежную альтернативу разъемам под опрессовку, сварку, или закрытым разъемам под обычную скрутку.

Уникальная комбинация крепления проводов скруткой, пайкой, герметизацией специальным клеем и термической усадкой обеспечивает надежное герметичное электрическое соединение.

Термоусаживаемый разъем ASC-SR является продуктом инновационной технологии, позволяющей надежно соединять до 10 проводов различных типоразмеров.

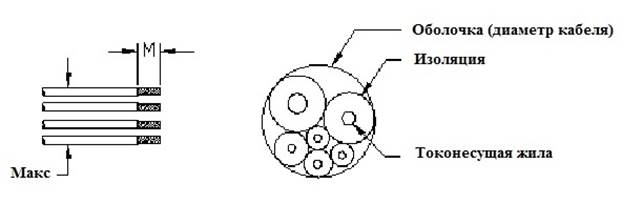

Разъем обеспечивает защиту соединения проводов от воздействия атмосферных явлений. Герметичные термоусаживаемые разъемы для соединения пайкой имеют цветовую маркировку для облегчения идентификации по размерам (см. таблицу с размерным рядом).

Особенности и преимущества:

• Паяное соединение.
• Надежная электрическая изоляция.
• Герметичность соединения.
• Простота установки.

Диапазон рабочих температур:

• Рабочая температура: -40°С ~ 125°С
• Минимальная температура нагрева: 150°С
• Температура усадки 160°С - 175°С

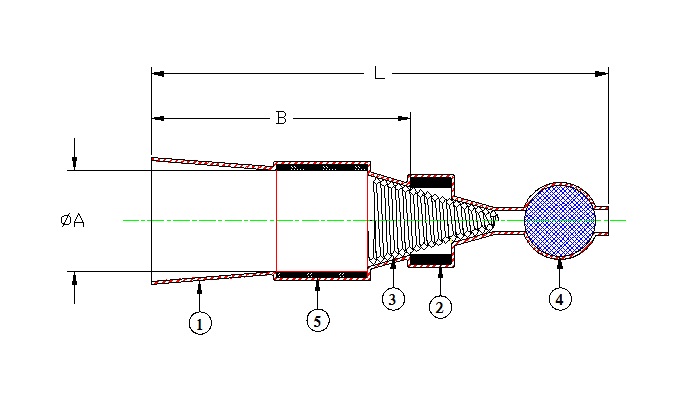

Пояснение к схеме разъема ASC‐SR:

1. Пластмассовая изолирующая оболочка: термоусаживаемая манжета из синего прозрачного радиационно-сшитого модифицированного поливинилиденфторида
2. Паяльная заготовка с содержанием флюса:
3. Припой: Тип Sn43 согласно стандарту ANSI-J-STD-006
4. Флюс: Тип ROM1 согласно стандарту ANSI-J-STD-004
5. Коническая пружина: медный резьбовой корпус
6. Шарообразный концевой уплотнитель: тонированное дымчатое стеклование
7. Герметизирующее клеевое кольцо
