Расшифровка кабеля ЦАСБГ 3х240-10:

Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин

А - Алюминиевая токопроводящая жила

С - Свинцовая оболочка

Б - Броня из двух стальных лент

Г - Отсутствие защитных покровов поверх брони

3 - количество жил

240 - сечение жил

10 - номинальное напряжение, кВ

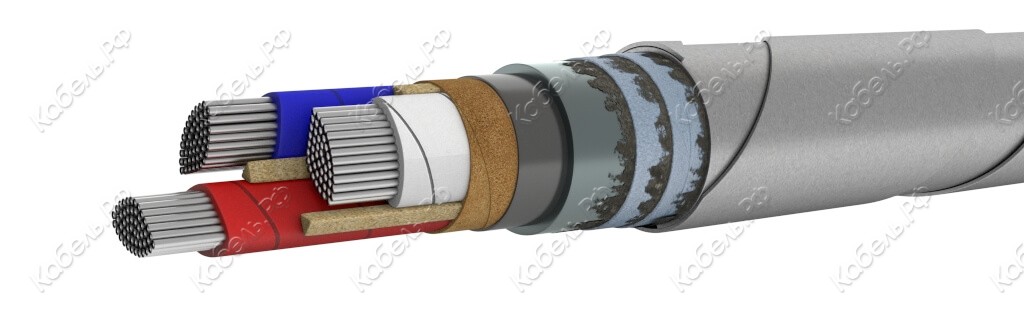

Элементы конструкции кабеля ЦАСБГ 3х240-10:

1. Алюминиевая токопроводящая жила:

• однопроволочная сечением 25-240 кв.мм - "ож",

• многопроволочная сечением 70-800 кв.мм;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;маркировка жил:

• цифровая: 1, 2, 3, 4,

• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;

4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;

6. Свинцовая оболочка;

7. Подушка из битума и крепированной бумаги;

8. Броня из стальных лент.

Область применения кабеля ЦАСБГ 3х240-10:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;• во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Срок службы кабеля ЦАСБГ 3х240-10 - не менее 30 лет.
