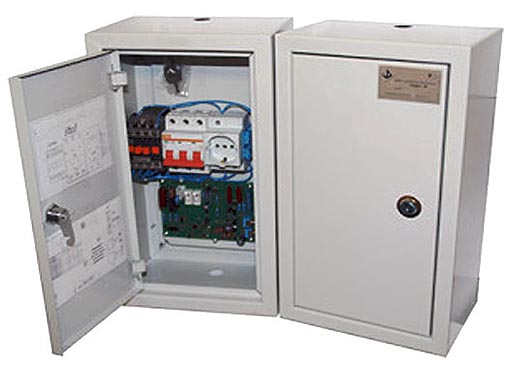

НАЗНАЧЕНИЕ ПУ «ОТВЕТ-М»:

• применяется в локальных системах централизованного оповещения различного уровня для запуска электросирен С-28, С-40 по телефонным линиям связи.

Основной принцип работы ПУ Ответ

Оконечное пусковое устройство ОТВЕТ работает в соответствии с сигналами дистанционного управления, поступающими по абонентской линии связи телефонной сети от БОУ КТС оповещения П-166, а также от СЭ, ОБ-5, УДУФ. Используется, как устройство дистанционного запуска промышленных сирен оповещения С-40 и сирены С-28.

В блоке ПУ «ОТВЕТ-М» имеется возможность ручного запуска электросирен С-40, С-28 с помощью тумблера.

Аббревиатуры, использованные в описании:

• БОУ – блок оконечных устройств
• КТС – комплекс технических средств
• ОБ-5 – блок оконечный пятилинейный (П-164-Б)
• УДУФ – устройство дистанционного управления Федорова

Комплектация:

1. ПУ «Ответ» — 1 шт.
2. Паспорт (РЭ) — 1 шт.

Характеристики

Ток потребляемый от трехфазной сети переменного тока 380В/220В или однофазной сети переменного тока 220 В при отключенной нагрузке, составляет не более 0,65 А.

Ток, потребляемый от линии связи телефонной сети – не более 0,5 А.

Устройство “Ответ” осуществляет прием сигналов дистанционного управления, поступающих от БОУ КТС оповещения П-166, а также от СЭ или ОБ-5 по действующей или свободной абонентской линии связи городской или сельской телефонной сети со следующими параметрами:

• сопротивление шлейфа не более 3000 Ом;
• сопротивление изоляции между проводами линии и между каждым проводом и “нулем” не менее 20 кОм;
• емкостью между проводами и между каждым проводом и “нулем” не более 0,6 мкФ.

При получении сигнала дистанционного управления устройство запуска сирен “Ответ” производит:

• отбор линии связи до окончания сигнала дистанционного управления;
• выдачу в линию связи сигнала подтверждения (“ответ”) о приеме сигнала управления. Длительность сигнала подтверждения (“ответ”) от 200 до 500 мс, а амплитуда от 50 до 90 В положительной полярности.

Устройство “Ответ” обеспечивает подключение нагрузки мощностью до 5 кВт к сети переменного тока напряжением 380В/220В частотой 50 Гц. В зависимости от принимаемого сигнала управления осуществляется непрерывное или прерывистое подключение нагрузки к сети переменного тока.

Устройство “Ответ” осуществляет прием сигналов дистанционного управления от устройства дистанционного управления Федорова (УДУФ) по абонентской линии связи со следующими параметрами:

• сопротивление шлейфа не более 2000 Ом;
• сопротивление изоляции между проводами линии и между каждым проводом и “нулем” не менее 20 кОм;
• ёмкостью между проводами и между каждым проводом и “нулем” не более 0,6 мкФ.

Имеется возможность телефонной связи по абонентской линии между оператором, обслуживающим устройство, и оператором, находящимся у П-166, ОБ-5, СЭ, при передаче сигнала вызова от П-166, ОБ-5, СЭ.

Пускатель к сиренам “Ответ” обеспечивает круглосуточную работу в дежурном режиме. Время непрерывного подключения нагрузки 3,5 мин±20 с. Количество подключений не ограничено.

Габаритные размеры, не более 300х170х360 мм;

Масса, не более 4-х кг.
