OilGasService- Генератор сигналов Gratten ВЧ GA1483
- 1 канал
- частотный диапазон 250кГц-3ГГц
- модуляции типа AM/FM/PM/Pulse

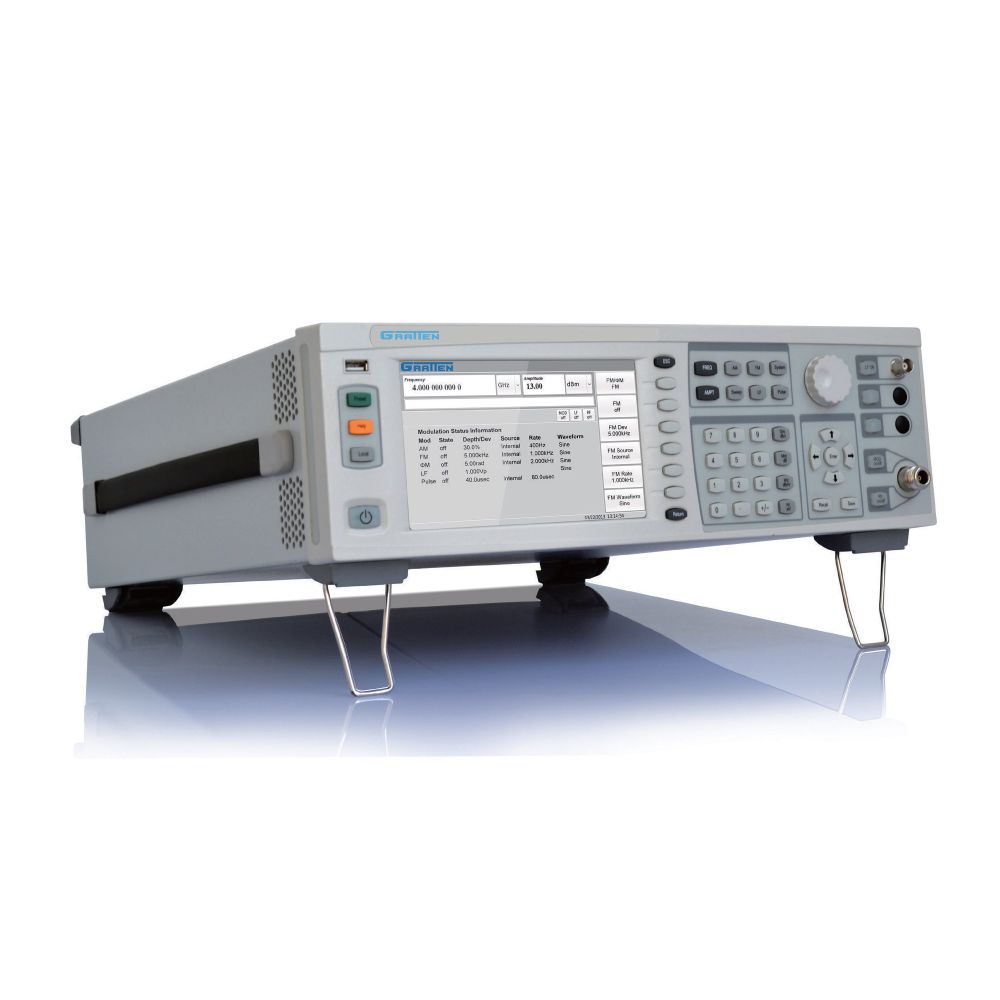

Генератор сигналов Gratten ВЧ GA1483
Классификационный номер
ET.10.06.03.01.09.08.02-001.741
Характеристики Генератор сигналов Gratten ВЧ GA1483
Тип инструмента:
Генератор сигналов ВЧ
Размер дисплея, дюйм:
7
Тип дисплея:
TFT
Разрешение дисплея:
800x480
Количество каналов:
1
Частотный диапазон:
250 КГц...3 ГГц
Внешний сигнал опорной частоты:
10 МГц
Выход сигнала опорной частоты:
10 МГц
Диапазон амплитуд:
-127...+13 дБм
Разрешение амплитуды:
0.01 дБ
Точность:
не более ±1 дБ (не менее -120 дБм); не более ±1.8 дБ (не менее -127 дБм)
Фазовый шум:
не более -115 дБн/Гц
Остаточная част. модуляция:
не более 10 Гц (пиковая)
Гармоники / Субгармоники:
не более -30 дБн / не более -50 дБн
Амплитудная модуляция:
20 Гц...20 КГц с глубиной модуляции 0...100% и искажением не более 2%
Частотная модуляция:
20 Гц...80 КГц со смещением 20 Гц...100 КГц и искажением не более 1%
Фазовая модуляция:
300 Гц...20 КГц с искажением не более 1.5%
Импульсная :
Время нарастания/спада не более 60 нсек, длительность импульса 1...2 сек, ширина импульса 400 нсек...1 сек
Форма сигнала:
TRIG IN - синус, квадрат; TRIG OUT - импульс; SWEEP OUT - пила; PULSE OUT - как при имплульсной модуляции
Характеристики генератора:
НЧ - 20 Гц...100 КГц (синусоидальная, треугольная, пилообразная волна); 20 Гц...20 КГц (квадратная волна); 50 мсек...20 сек (импульс)
Интерфейс:
RJ45 LAN, USB, GPIB
Разъемы:
BNC (розетка) 50 Ом
Питание:
100...240 В
Материал корпуса:
Сталь
Основной цвет:
Серый
Длина, мм:
450
Высота, мм:
133
Ширина, мм:
426
Вес, нетто, кг:
10
Комплект поставки:
Генератор сигналов, инструкция, диск с ПО, кабель питания
