Ч3-99 Частотомер Электронно-Счетный (17,85 ГГц)

Классификационный номер ET.10.06.03.01.09.07.01-001.626
Есть поставщики Связаться с поставщиками
Ч3-99 Частотомер Электронно-Счетный (17,85 ГГц)

Назначение частотомера универсального ПрофКиП Ч3-99

Частотомер универсальный ПрофКиП Ч3-99 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 17.85 ГГц. Частотомер универсальный ПрофКиП Ч3-99 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.



Особенности и преимущества частотомера универсального ПрофКиП Ч3-99

  • 3 канала, 17,85 ГГц;
  • Большой (84х110 мм) цветной графический ЖКИ-дисплей;
  • Ручной и автоматический режим работы;
  • Интерфейс USB, RS232, LAN;
  • Разрешение1х10-10 с/ tсч ;
  • Кратковременная нестабильность, за 1 с1*10-11;
  • Долговременная нестабильность1*10-7;
  • Страна производства Россия.


Комплект поставки частотомера универсального ПрофКиП Ч3-99

  • Частотомер универсальный ПрофКиП Ч3-99 1 шт.
  • Руководство по эксплуатации ПРШН.411142.003-2020 РЭ 1 экз.
  • Формуляр ПРШН.411142.003-2020 ФО 1 экз.
  • Методика поверки РТ-МП-7871-551-2020 1 экз.
  • Шнур питания SCZ-1 1 шт.
Характеристики Ч3-99 Частотомер Электронно-Счетный (17,85 ГГц)
Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-99
Диапазон измерений частоты, Гц
- вход А
от 0,001 до 300·106
- вход В
от 0,001 до 300·106
- вход С
от 1,5·109 до 17,85·109
Относительная погрешность измерений частоты для входов А, В
d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений частоты для входов B*, C
df = ± (d0 + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев
±2×10-7
Пределы регулировки частоты внутреннего опорного генератора, не менее
±4×10-7
Диапазон измерений периода, с
- вход А
от 3,3·10-9 до 1000
- вход В
от 3,3·10-9 до 1000
- вход С
от 60·10-12 до 0,7·10-9
Относительная погрешность измерений периода для входа А, В
d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений периода для входа C
df = ± (d0 + Dtp / tc)
Диапазон измерений длительности импульсов, с
от 50·10-9 до 500
Относительная погрешность измерений длительности импульсов
Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерений временных интервалов, с
от 50·10-9 до 500
Пределы абсолютной погрешности измерений временных интервалов
от 50·10-9 до 500
Абсолютная погрешность измерения временных интервалов
Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерения отношения частот
от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот
d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц
10
Значение выходного напряжения опорного генератора
0,3
Входное сопротивление каналов А, В, Ом
1·106; 50
Входное сопротивление канала В*, Ом
50
Входное сопротивление канала С, Ом
50
Время установления рабочего режима, ч
1
Время непрерывной работы в рабочих условиях применения, ч
8
Электропитание:
- напряжение сети питания, В
220±22
- частота сети питания, Гц
50±0,5
Условия эксплуатации:
– температура окружающей среды, ºС
от +15 до +25
– относительная влажность, %
от 30 до 80
– атмосферное давление, кПа
от 84 до 106
Габаритные размеры прибора (ш×в×г), мм, не более
250´320´140
Масса прибора, кг, не более
6,5

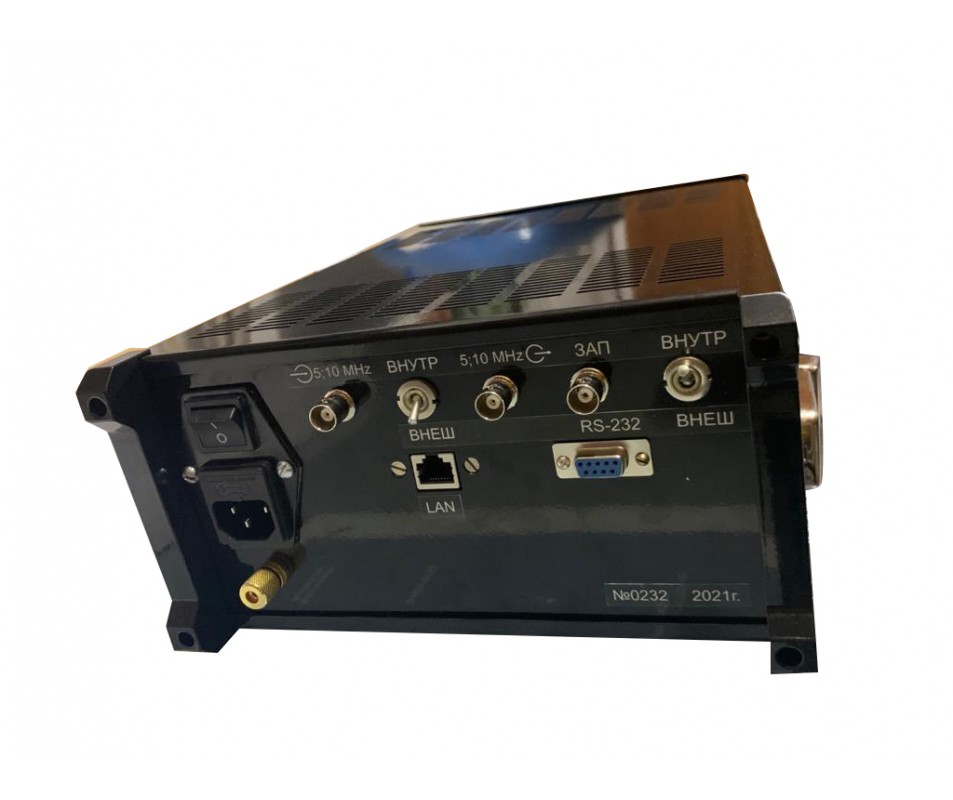

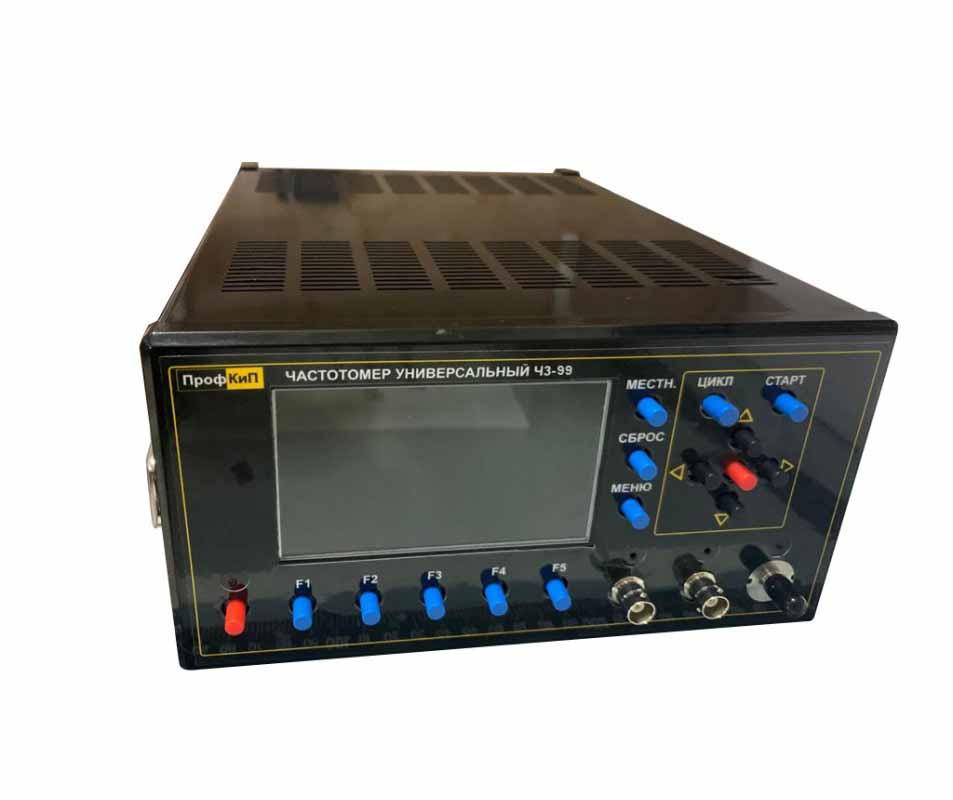

Фото/видео галерея Ч3-99 Частотомер Электронно-Счетный (17,85 ГГц)
