Описание

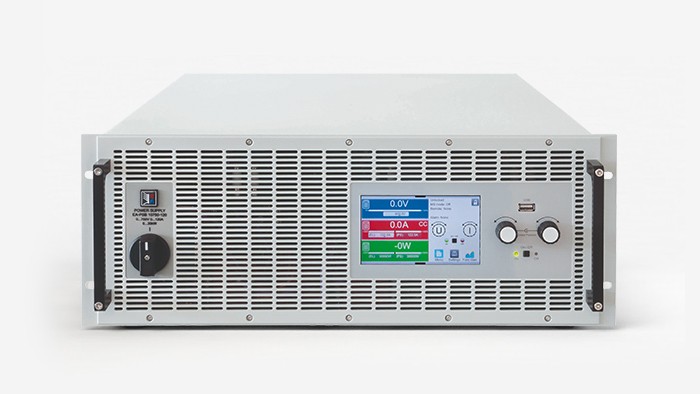

Новые лабо­ратор­ные источ­ники пита­ния с высо­ким КПД серии EA-PSI 10000 рас­ши­ряют воз­можности при­боров серии EA-PSI 9000 3U, в два раза повы­шая мощ­ность и зани­мая при этом всего на 1 еди­ницу высоты боль­ше. За счет этого дос­ти­га­ется эко­номия по высоте на 2U или на одну треть по срав­не­нию с при­борами EA-PSI 9000 3U мощ­ностью 30 кВт.

Кроме того, рас­ши­рен­ная шина «ве­дущий-ве­домый» теперь обес­пе­чивает парал­лель­ную работу до 36 устрой­ств в сис­те­ме, что может обес­пе­чить общую мощ­ность до 1,08 мега­ватт.

Стан­дар­тные вер­сии всех моде­лей обес­пе­чивают мно­жес­тво фун­кци­ональ­ных воз­можнос­тей. Инту­итив­но-по­нят­ная инте­рак­тивная нави­гация по меню делает исполь­зо­вание этого обо­рудова­ния чрез­вы­чайно прос­тым и эффек­тивным.

Про­фили поль­зо­вателей и про­цес­сов можно редак­ти­ровать, сох­ра­нять и архи­вировать для улуч­ше­ния вос­про­из­во­димости испы­таний или для дру­гих целей. Чтобы дос­тичь еще более высо­кой выход­ной мощ­ности, допус­ка­ется кон­фи­гуриро­вание шка­фов мощ­ностью до 150 кВт и раз­ме­ром до 42U в соот­ветс­твии с поль­зо­ватель­скими тре­бовани­ями.

• Широ­кий диапа­зон нап­ря­жений пере­мен­ного тока 342…528 В для работы от сетей 380/400/480 В
• Высо­кий КПД до 95,5%
• Номин. выход­ная мощ­ность: 30 кВт на устрой­ство, с воз­можностью рас­ши­рения до 1080 кВт
• Выход­ные нап­ря­жения: от 60 В до 2000 В
• Выход­ные токи: от 40 А до 1000 А
• Гиб­кий, регу­лиру­емый по мощ­ности выход­ной кас­кад
• Раз­личные схемы защиты (OVP, OCP, OPP, OTP)
• 5-дюй­мо­вая сен­сорная TFT панель для инди­кации зна­чений, сос­то­яния и уве­дом­ле­ний
• Ком­пенса­ция изме­ритель­ных про­водов с авто­матичес­ким обна­ружени­ем
• Галь­ва­нически раз­вя­зан­ные интер­фейсы (USB, Ethernet, ана­логовый)
• Встро­ен­ный гене­ратор фун­кций с ими­тацией мас­сива ФЭ пане­лей сог­ласно EN 50530
• Ими­тация и регу­лировка внут­реннего соп­ро­тив­ле­ния
• 60-В моде­ли, соот­ветс­тву­ющие SELV
• Раз­рядная цепь (Uвых < 60 В за ≤ 10 с)
• Допол­ни­тель­ные модули циф­ро­вых интер­фей­сов
• Набор команд SCPI и ModBus RTU
• Вир­ту­аль­ные при­боры (VI) LabView и управ­ля­ющее ПО для Windows

Преимущества серии

• Авто-ди­апа­зон­ный выход: В срав­не­нии с сис­те­мами пита­ния с обык­но­вен­ной (пря­мо­уголь­ной) выход­ной харак­те­рис­ти­кой, авто-ди­апа­зон поз­во­ляет питать больше устрой­ств (ис­пы­татель­ного обо­рудова­ния) с раз­личными номи­налами мощ­ности
• Высоко изо­лирован­ная струк­ту­ра, а это зна­чит мень­шая чувс­тви­тель­ность к поме­хам при экс­плу­ата­ции (вы­сокая элек­тро­маг­нитная сов­мести­мость по про­мыш­ленным стан­дартам, высо­кая надёж­ность)
• Изо­ляция до 1000 В от полюса (-) DC до РЕ (зем­ля), в зави­симости от моде­ли
• Элек­тро­маг­нитная поме­хозащи­щён­ность соот­ветс­твует стан­дарту EN 61000-6-3, EN 55022 class B (со­от­ветс­твует тре­бованиям для жилых и ком­мерчес­ких поме­щений, и лёг­кой про­мыш­леннос­ти)
• Быс­трый раз­ряд выход­ной ёмкости по IEC 1010 (вы­сокая безо­пас­ность рабо­ты, выход­ное нап­ря­жение умень­ша­ется до менее, чем 60 В (ди­рек­тива по безо­пас­ному низ­кому нап­ря­жению) за менее, чем 10 секунд, даже без отсутс­твия наг­рузки)
• 2 встро­ен­ных интер­фейса по умол­ча­нию: Ана­логовый 0-5В/0-10В и USB (все галь­ва­нически изо­лирован­ные), а также интел­лекту­аль­ный слот, куда можно уста­новить мно­жес­тво циф­ро­вых интер­фей­сов (CAN, CANopen, Ethernet, RS232, Modbus, Profibus/net и дру­гие) самос­то­ятельно в любое вре­мя
• TFT сен­сорный дис­плей на 64.000 цве­тов с интег­ри­рован­ным гене­ратором фун­кций (формы волн: синус, тре­уголь­ник, пря­мо­уголь­ник, тра­пеция DIN 40838/ав­то, про­из­воль­ная, рам­па, IU/UI) а также менед­жер сиг­на­лов тре­воги
• Интег­ри­рован­ный режим R (си­муляция внут­реннего соп­ро­тив­ле­ния): Моде­лирова­ние бата­рей (свин­цо­во-кис­лотные, свин­цо­во-ге­ли­евые, никель-кад­ми­евые, лити­евые, никель-ме­тал­ло­гид­ридные и дру­гие)
• Интег­ри­рован­ный симу­лятор фото­воль­та­ичес­ких источ­ни­ков и топ­ливных эле­мен­тов
• Фун­кция сум­ми­рования при парал­лель­ной работе в режиме веду­щий-ве­домый (дос­тупны опти­мизиро­ван­ные по сто­имости ведо­мые бло­ки)
• Фун­кция само­калиб­ра­ции: Поль­зо­ватель может изме­рить откло­нение зна­чений самос­то­ятельно и ввести их в меню для вос­ста­нов­ле­ния завод­ской точ­ности
• Высо­коп­ро­изво­дитель­ная ПЛИС (Прог­рамми­ру­емая Логи­чес­кая Интег­раль­ная Схема — Lattice ECP3LFE17EA) поз­во­ляет уве­личить в 10 раз время отклика и прог­рамми­рования
• Высо­кое раз­ре­шение, до 16 Бит (точ­ное прог­рамми­рование и счи­тывание)
• Пог­решность уста­новки нап­ря­жения 0.1% от номи­наль­но­го
• Про­фес­си­ональ­ное прог­рам­мное обес­пе­чение для кон­троля до 20 устрой­ств (плат­но)
• Утвер­ждён­ный TÜV сер­ти­фикат IEC 1010 (CB Report)
