Блок питания ОВЕН БП60К

Классификационный номер ET.10.06.03.01.07.05.01.01-001.570
Есть поставщики Связаться с поставщиками

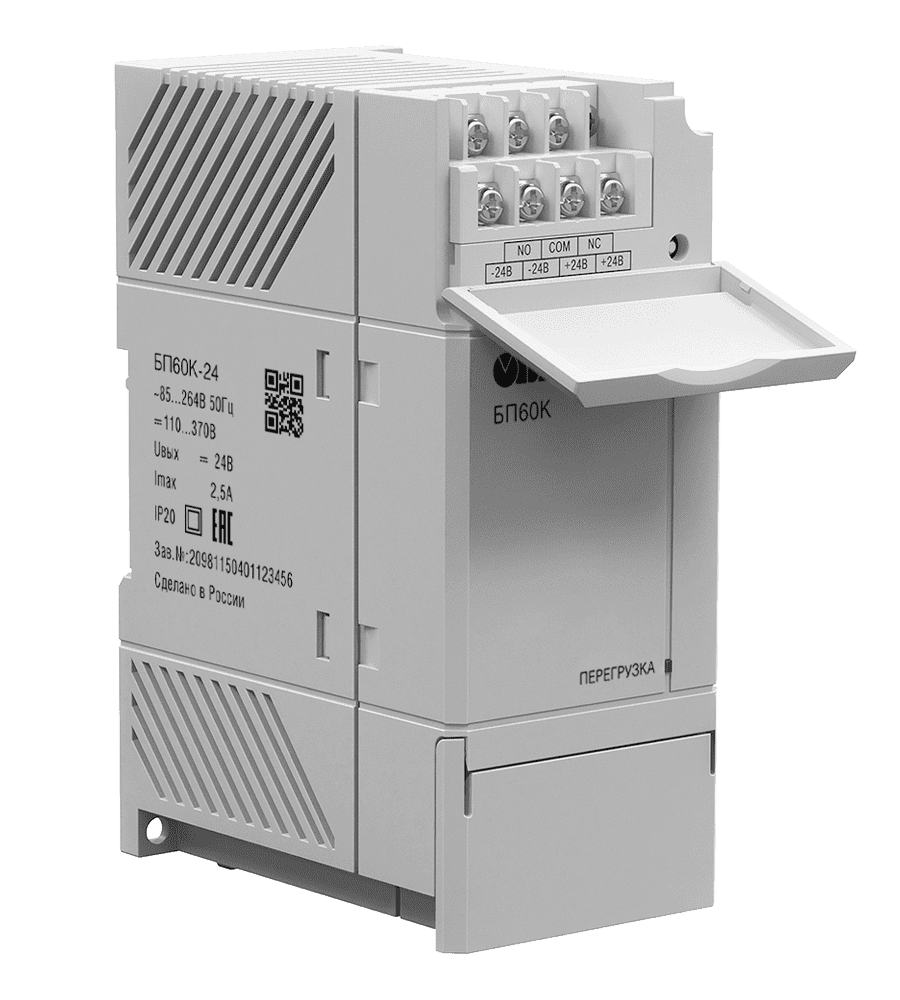

Блок питания ОВЕН БП60К

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.


Особенности и преимущества

  • Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
  • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
  • Регулировка выходного напряжения: ±8 %.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
  • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).


Комплектность поставки

  1. Прибор
  2. Паспорт и гарантийный талон
  3. Краткое руководство
  4. Результаты индивидуальных стендовых испытаний


Характеристики Блок питания ОВЕН БП60К
Выходные параметры
Номинальное напряжение, В
24
Номинальный ток, А
2,5
Номинальная мощность, Вт
60
Подстройка выходного напряжения, %
±8
Допустимое отклонение напряжения, %
±2
Нестабильность выходного напряжения от входного напряжения, %
±0,5
Нестабильность выходного напряжения от выходного тока, %
±0,25
Коэффициент температурной нестабильности, %/°С
±0,015
Размах напряжения шума и пульсаций (межпиковое), мВ, не более
120
Входные параметры
Напряжение питания переменного тока, В
85…264
Частота переменного тока, Гц
45…65
Напряжение питания постоянного тока, В
110…370
Номинальный ток потребления, не более, А
1,25
Пусковой ток, не более, А
36
КПД при номинальной нагрузке, %, не менее
85
Защиты
Тип защиты от перегрузки – ограничение выходного тока: — порог ограничения выходного тока, % от Iном
104…116
Тип защиты от перенапряжения – ограничение выходного напряжения: — порог ограничения выходного напряжения, % от Uном
150
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4
критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009
класс Б
Степень защиты по ГОСТ 14254-96
IP20
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
II
Изоляция по ГОСТ 12.2.091-2012
усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции (вход-выход), В
3000
Электрическая прочность изоляции (вход-корпус), В
3000
Электрическая прочность изоляции (выход-реле), В
2000
Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм
1000
Окружающая среда
Рабочий диапазон температур окружающей среды, °С
-40…+70
Температура хранения и транспортирования, °С
-40…+50
Прочее
Срок эксплуатации, лет
10
Срок гарантийного обслуживания, годы
2
Средняя наработка на отказ, ч
50000
Масса, кг, не более
0,5
Возможность последовательного соединения
Есть
Возможность параллельного соединения
Есть
Тип автоматического выключателя
6 А, тип С или 10 А, тип B
Характеристики дискретного выхода
2 А при переменном напряжении 250 В и cosj>0,4 / 2 А при постоянном напряжении не более 24 В
