Датчик LLT – поплавковый уровнемер, позволяющий непрерывно производить измерение уровня жидкости в открытых и закрытых или ёмкостях и резервуарах, работающих под избыточным или атмосферным давлением, а также границы раздела фаз. Область применения – пищевая нефтеперерабатывающая, химическая и другие отрасли промышленности.

Устройство поплавкового датчика уровня основано на перемещении поплавка при изменении уровня жидкости. Это одни из самых простых и дешевых уровнемеров. Однако их работа не предназначается для вязких жидкостей, расплавов и суспензий.

На стабильную работу такого типа датчиков не влияет пенообразование; факторы вибрации, давления, температуры; изменение токопроводимости, – это их основное преимущество.

Принцип работы

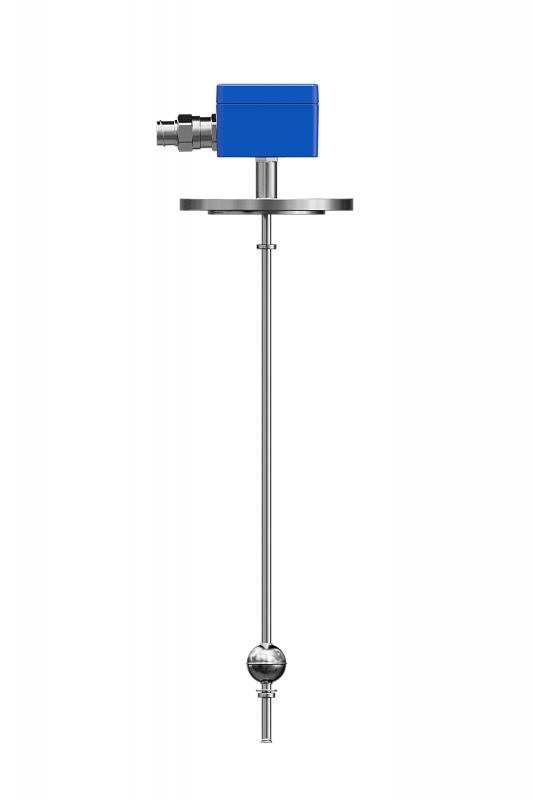

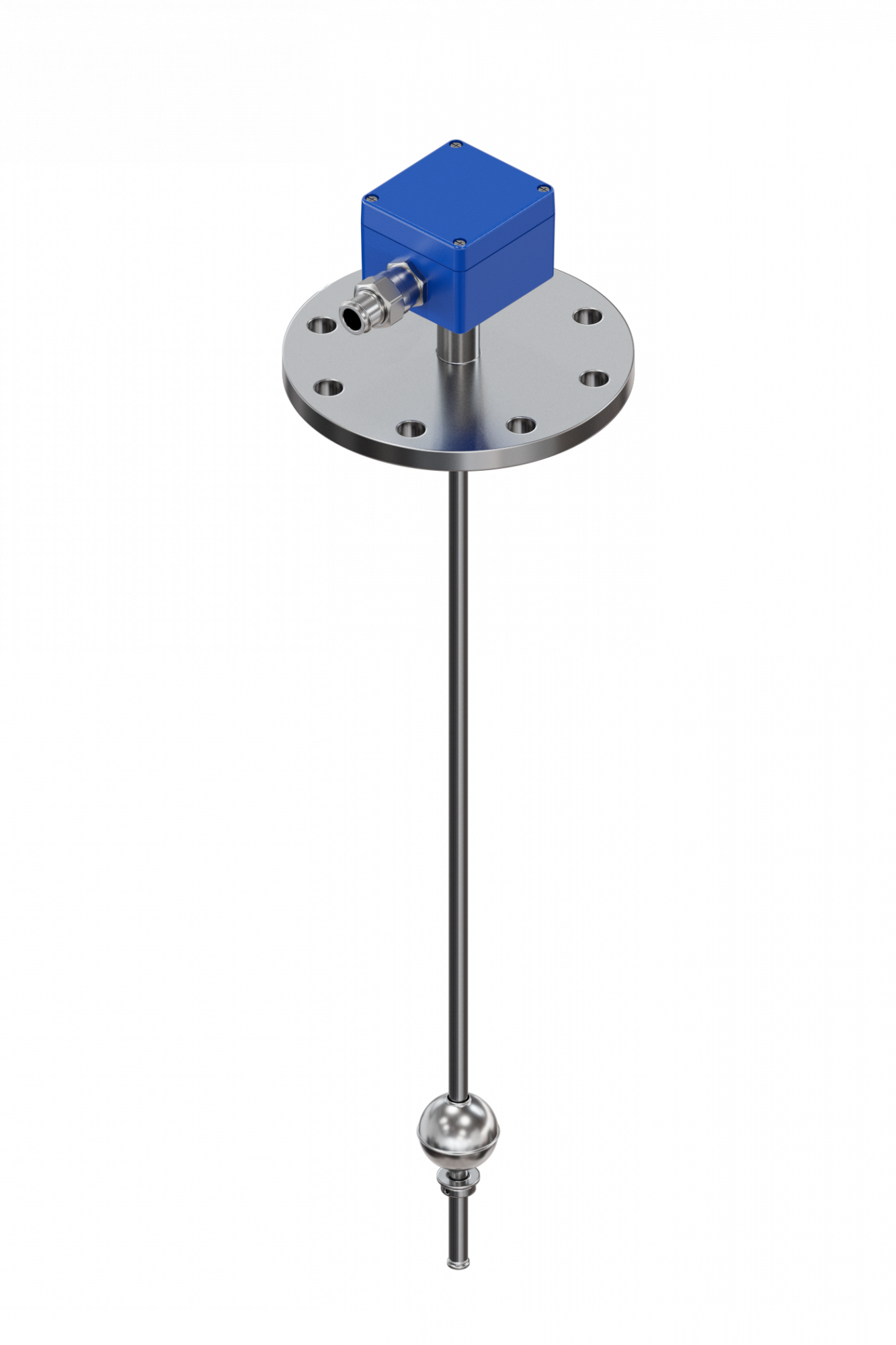

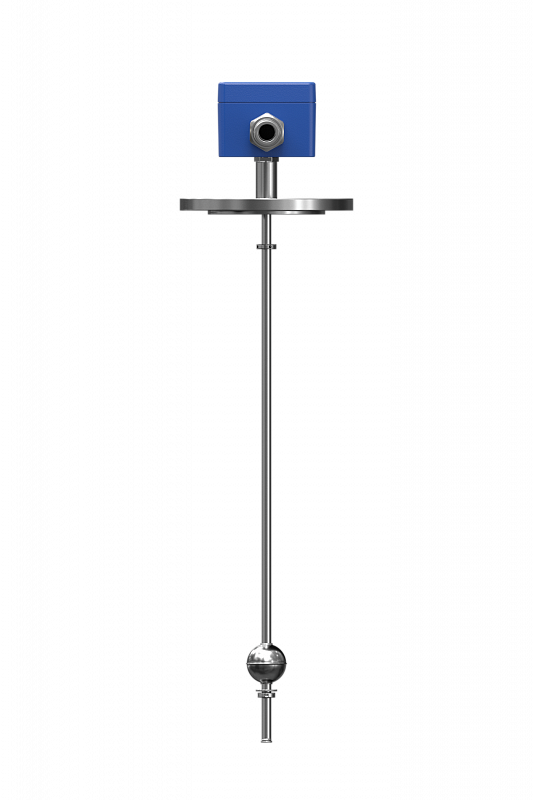

Визуально датчик уровня LLT представляет собой направляющую трубу с потенциометрическим датчиком внутри и перемещающегося по ней поплавка с магнитом. Внутри направляющей трубы из материала устойчивого к внешней среде находится герконовый датчик (резистивно-герконовая цепочка). От высоты воды в емкости зависит движение поплавка вверх-вниз. А его магнитное поле оказывает влияние на герконы, и они замыкаются. Напряжение, измеряемое на одном из 3 контактов пропорционально высоте среды в аппарате. Герконовый уровнемер может иметь такие выключатели (геркон замыкается при наличии напряжения) с шагом в 5 / 10 / 15 мм.

Уровнемер имеет вторичный преобразователь, который может быть различного исполнения в зависимости от вида взрывозащиты и типа выходного сигнала, для превращения выходного потенциометрического сигнала в унифицированную форму.

Особенности

Преобразователи уровня имеют 2 основные реализации:

• С использованием поплавка указателя уровня, например, указателя уровня LGB. Для этого применяется с выносной камера.
• С использованием собственного поплавка и непосредственного измерения уровня.

Конструктивно поплавок прибора может быть в различном исполнении. Зависит от внешних параметров среды (давление, температура, плотность) или ее агрессивности.

Особенности:

• Простой монтаж ввиду широкого ассортимента присоединений и материалов конструкций в каталоге;
• Широкая область применения;
• Возможность выпуска во взрывозащищенном исполнении;
• Относительно низкая точность;
• Выходной сигнал: «токовая петля», ModBUS, HART/UART, Foundation Fieldbus, Profibus PA;
• Передача сигналов на большие расстояния.
