Одним из типов датчиков уровня являются поплавковые магнитные приборы для измерения уровня воды и других жидкостей в резервуарах.

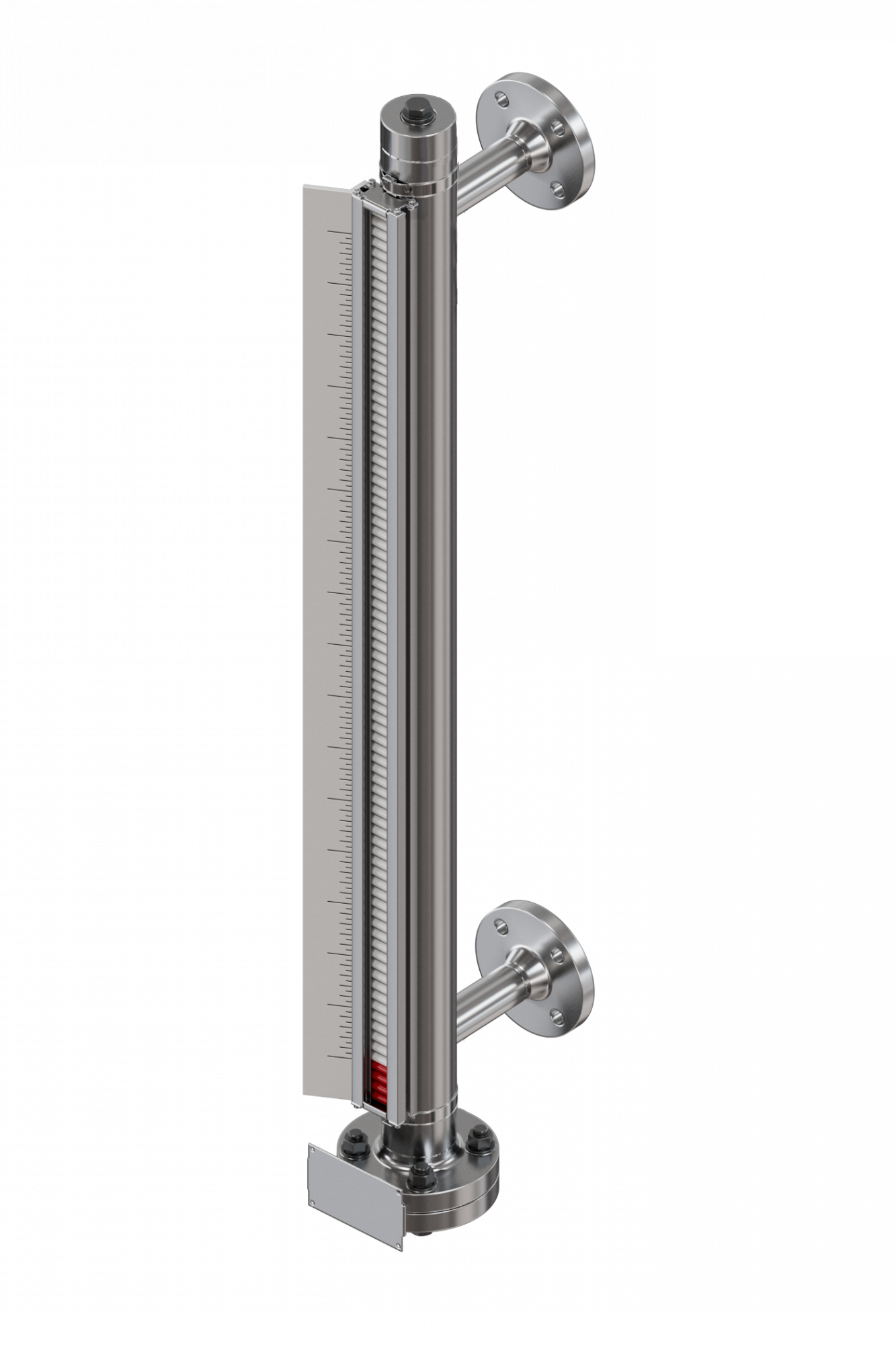

Указатель уровня LGB с преобразователем уровня LLT от компании “РивалКом” это современное решение для визуального контроля, измерения уровня жидкостей. Это визуальный уровнемер, который имеет вид байпаса, работает по принципу сообщающихся сосудов. Он предназначен для установки на различных ёмкостях для визуального контроля, измерения, а также в качестве индикатора уровня. Он включает в себя плюсы двух способов измерения. Визуальная колонка позволяет контролировать показания по месту, без использования электроэнергии, а датчик с высокой точностью определяет отметку внутри емкости и передает ее на систему управления.

Принцип действия

Принцип действия магнитных указателей уровня основан на использовании магнита, который находится внутри поплавка. Повышение или понижение воды в емкости приводит к замыканию или размыканию механического ключа или напрямую, или с использованием геркона. При таком расположении датчика показатель в перепускной камере соответствует отметке воды в сосуде. Поплавок со встроенной системой постоянных магнитов, установленный внутри байпасной камеры, бесконтактно передает данные на магнитный индикатор, установленный снаружи. Внутри устанавливаются двухцветные пластиковые ролики или пластины из нержавеющей стали со стержневыми магнитами.

За счет магнитного поля в поплавке указателя элементы индикации через стенку перепускной камеры поворачиваются на 180°. При повышении от белого до красного; при понижении от красного к белому. Таким образом, прибор четко показывает отметку воды в сосуде без использования электропитания.

Достоинства

Датчики LGB имеют множество преимуществ:

• Произведены из надежных материалов не подверженных коррозии.
• Не боятся вибрации, а также с высокой скоростью реагируют на изменение отметки среды.
• Могут применяться при давлении процесса до 420 бар и при температуре измеряемых веществ от -196 до +500°C.
• Визуальная колонка не контактирует с измеряемой средой.
• При использовании с кислотами и щелочами выполняются из материалов не подверженных коррозии.
• Минимальная плотность измеряемой жидкости от 250 кг/м³.
• Минимальная плотность разницы раздела двух сред от 50 кг/м³.
• Позволяет измерять высоту жидкости, а также уровень раздела сред.
• Возможность установить магнитный индикатор в любом месте колонки.
• Взрывозащищенные версии.
