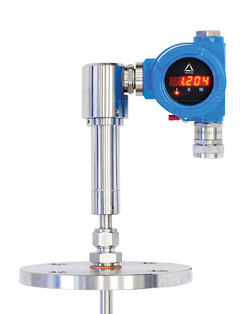

Принцип действия: магнитострикционный поплавковый. Уровнемеры многопараметрические применяются для точного измерения уровня жидкости и уровня раздела сред. Кроме измерения уровня жидкости в уровнемерах реализовано измерение температуры в нескольких точках по высоте резервуара, а также автоматическое косвенное измерение (вычисление) средней по столбу плотности жидкости в резервуаре. Поплавок со встроенным кольцевым магнитом перемещается вдоль продольной оси ИЭ.

Уровнемеры всех исполнений соответствуют климатическому исполнению ОМ, категориям размещения 1 и 5 по ГОСТ 15150, но при рабочем значении температуры окружающей среды от -55 до +85 ºС, влажности воздуха 100% при 35°С, атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Выпуск ТУ 4214-001038352196-2016.

Измерительный элемент представляет собой стальной стержень с намотанной по всей длине катушкой возбуждения. С одного конца стержень жёстко соединен с пьезоакустическим преобразователем (ПАП), который, в свою очередь, подключен к ЭП, содержащему схему обработки сигналов ПАП.

В комплектации:

— Стандартные интерфейсы 4…20 мА, HART, RS-485 ModBus RTU;

— Взрывозащита: 0ExiаIIBT1…Т5 Х (Ex), 1Exd[iа]IIBT1…Т5 (Вн);

— 2-х проводная / 4-х проводная схема подключения;

— Местная индикация, светодиодный 5-разрядный цифровой дисплей;

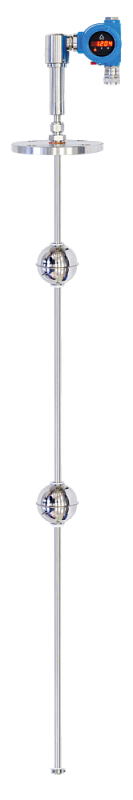

— Жесткий или гибкий зонд;

— Поплавки различной плотности для измерения уровня многофазных жидкостей, до 3 штук;

— Присоединение фланцевое, футорка, Tri-Clamp;

— Стандартные кабельные вводы под металлорукав или бронированный кабель;

— ЭП имеет разъём для подключения уровнемера ВЕКТОР к внешнему оборудованию.
