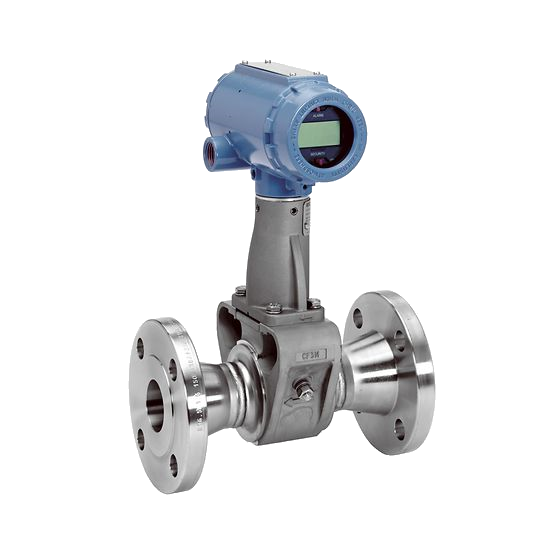

Преобразователь Rosemount 8600D предназначен для измерений объемного расхода жидкости, накопленного объема и времени наработки. Применяется для измерений расхода и объема воды и водных растворов в за-полненных трубопроводах в системах водо- и теплоснабжения (питьевого, горячего, технического) как в составе теплосчетчиков или счетчиков-расходомеров, так и автономно.

Достоинства:

• уникальная незасоряющаяся конструкция вследствие отсутствия в проточной части пазов и щелей;
• замена пьезоэлектрического сенсора без остановки процесса;
• повышенная устойчивость к вибрации;
• наличие беспроливной (имитационной) поверки;
• встроенная самодиагностика.

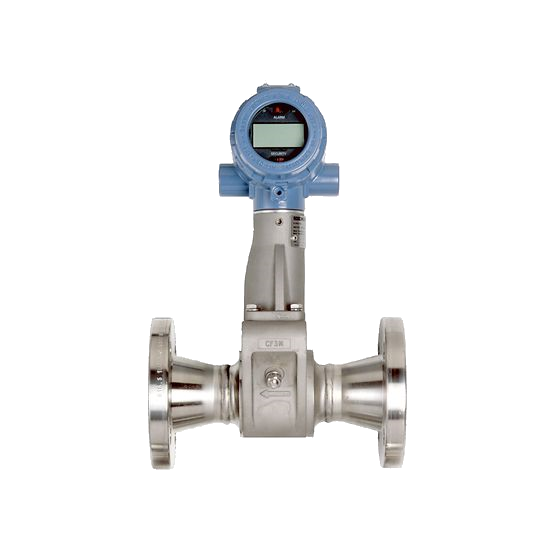

• Исполнение REDUCER™ - встроенные конические переходы:
• отсутствие дополнительных затрат на проведение монтажных работ для сужения трубопровода.

Конструкция и принцип действия

Принцип действия расходомера основан на эффекте образования вихрей поочередно с каждой стороны тела обтекания, помещенного в поток среды. Частота образования вихрей прямо пропорциональна скорости среды и соответственно объемному расходу.

С поддержкой протоколов HART® и FOUNDATION™ Fieldbus

■ Цельносварная конструкция проточной части исключает засорение и обеспечивает надежность и повышенный уровень безопасности, так как устройство не имеет впускных отверстий и прокладок. Полностью стальная конструкция без уплотнительных прокладок.

■ Вихревой расходомер CriticalProcess™ устраняет необходимость использования перепускных линий и обеспечивает оптимальный уровень безопасности при техническом обслуживании.

■ Выпускается с дополнительным выходом MultiVariable. Функция внутренней компенсации температуры обеспечивает возможность измерения массового расхода насыщенного водяного пара и жидкости с наименьшими затратами.

■ Адаптивная обработка цифровых сигналов (ADSP) обеспечивает устойчивость к вибрациям и позволяет оптимизировать диапазон измерения расхода.

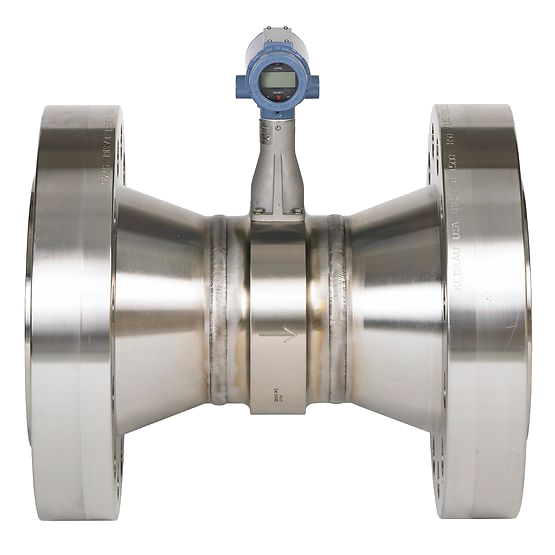

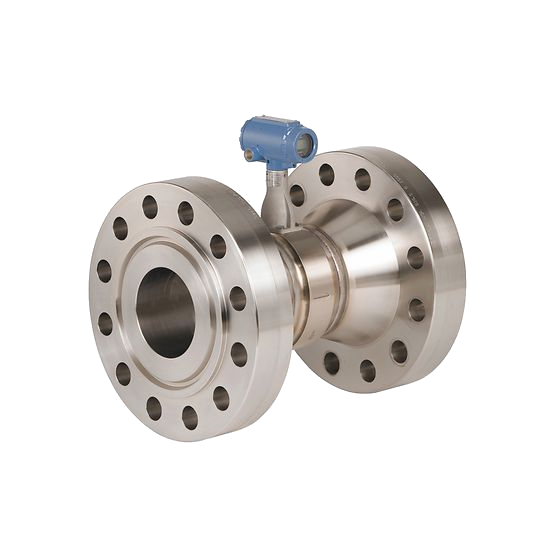

■ Исполнение Reducer™ расширяет диапазон измерения расхода, снижает стоимость монтажа и минимизирует проектные риски.

■ Использование диагностических функций значительно упрощают процедуру поиска и устранения неисправностей расходомера.

■ Различные варианты исполнения: фланцевое, бесфланцевое, со встроенными коническими переходами, сдвоенная конструкция и на высокое давление.

Расходомеры Rosemount 8800 обеспечивают безотказность и максимальную надежность технологических линий

■ Надежность Rosemount — в вихревых расходомерах серии 8800 отсутствуют импульсные линии, пазы и щели, что повышает надежность измерений.

■ Незасоряющаяся конструкция — уникальная конструкция без прокладок, в которой отсутствуют отверстия и щели, которые могут засориться в процессе эксплуатации.

■ Устойчивость к вибрациям — достигается посредством балансировки масс сенсорной системы и фильтра адаптивной обработки цифровых сигналов (ADSP).

■ Заменяемый пьезоэлектрический сенсор — сенсор изолирован от технологического процесса, и его можно заменить, не останавливая технологический процесс. Трубы всех размеров оборудуются одинаковыми сенсорами, поэтому для всех расходомеров нужны одинаковые запасные детали.

■ Упрощенная процедура поиска и устранения неисправностей — диагностика расходомера позволяет проводить проверку электронного блока и сенсора в условиях эксплуатации без остановки технологического процесса.

Достоинства вихревого расходомера 8800 MultiVariable™ – уменьшение стоимости монтажа, простота установки и улучшенные эксплуатационные характеристики при измерении расхода насыщенного пара

■ Конструкция многопараметрического вихревого расходомера MultiVariable

В вихревой расходомер встроен датчик температуры с использованием отбрасывающей преграды в качестве термокармана. При этом датчик температуры не контактирует с измеряемой средой и может быть легко извлечен для проверки и замены.

■ Возможность температурной компенсации при работе с насыщенным паром

Прибор рассчитывает плотность по измеренной температуре технологического процесса и использует рассчитанную плотность для вычисления массового расхода с учетом температурной компенсации.

■ Улучшенные эксплуатационные характеристики при работе с насыщенным паром

Эксплуатационные характеристики при работе с насыщенным паром улучшены благодаря тому, что изменения температуры технологического процесса компенсируются электронным блоком прибора.

■ Снижение стоимости монтажа

Многопараметрический вихревой расходомер не требует использования внешнего термокармана и датчика температуры.

■ Варианты выходных сигналов

Возможность преобразования независимых переменных в аналоговый выход, импульсный выход или переменные HART.

■ Возможность использования расходомера с вычислителем расхода Flow Computer для реализации дополнительных функциональных возможностей

Такая конфигурация объединяет многопараметрический вихревой расходомер с датчиком давления для реализации полной компенсации по давлению и температуре при работе с перегретым паром и различными газами.

■ Электронный блок удаленного монтажа

Возможность удаленного (до 23 м) монтажа электронного блока.

При объединении многопараметрического вихревого расходомера с вычислителем Flow Computer компании Rosemount получается устройство со следующими функциями:

• дистанционный обмен данными;
• расчет теплового баланса;
• дистанционное суммирование;
• расчет пикового потребления;
• возможности регистрации данных.
