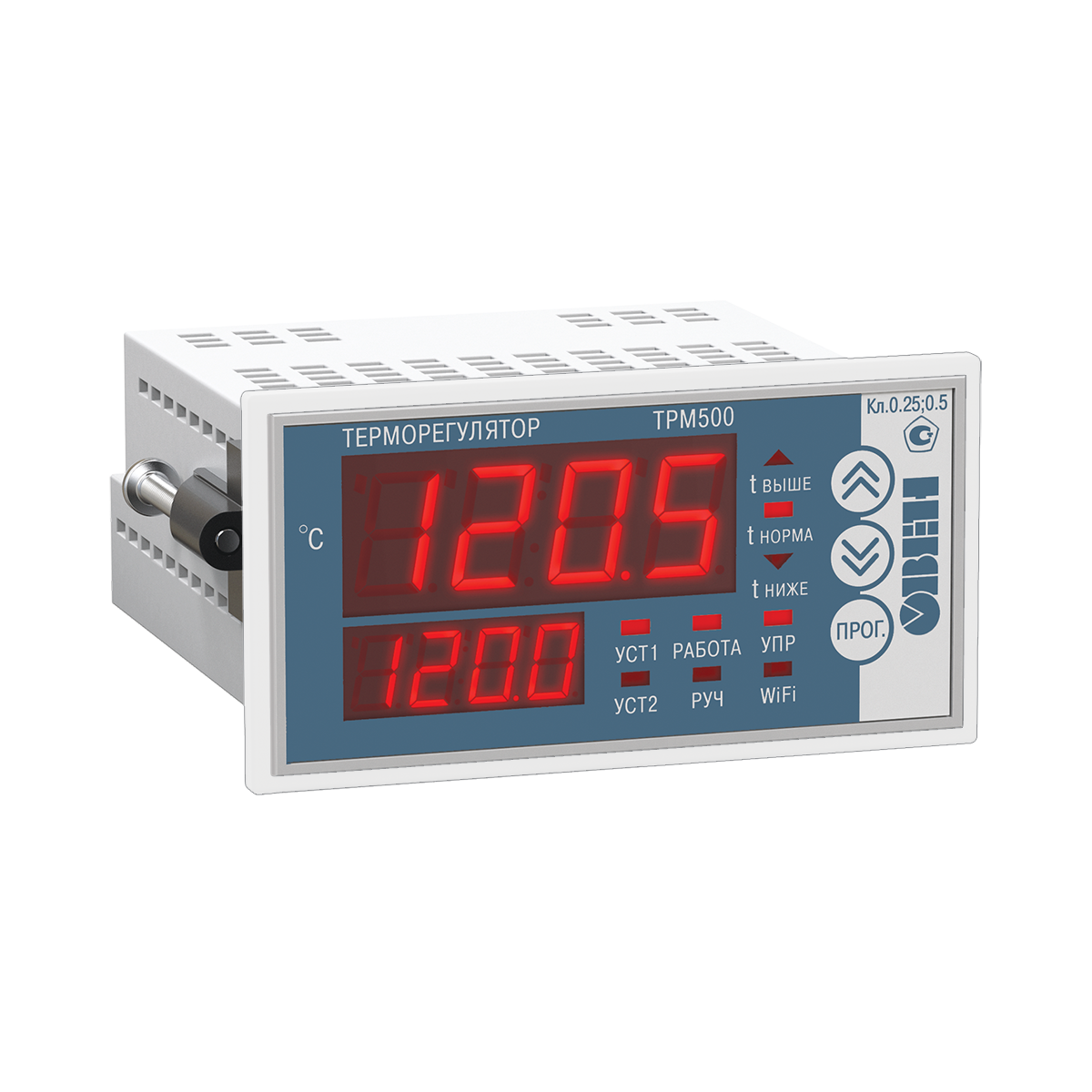

ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud

Классификационный номер ET.10.06.03.01.01.03.02-001.570
Есть поставщики Связаться с поставщиками
ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.


Функциональные возможности

  • ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
  • Дистанционный мониторинг и управление через облачный сервис OwenCloud
  • Мобильное приложение для управления температурой для Android и IOS
  • До 2-х реле для сигнализации о текущей температуре.
  • Дискретный вход для функций:
  • запуск в работу или останов;
  • перевод прибора в ручной режим управления;
  • смена уставки с одного предустановленного значения на другое.
  • Поддержка всех распространенных в России датчиков температуры.
  • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
  • Три выхода для управления нагрузкой или сигнализации:
  • Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
  • Выход 2: выход для сигнализации (до 5 А).
  • Выход 3: выход для управления твердотельными реле (0…5 В).
  • Один или два индикатора (в зависимости от модификации).
  • Увеличенный индикатор: высота цифр 20 мм.
  • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).


Характеристики ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud
Напряжение питания
96…264 В переменного тока
Потребляемая мощность
Не более 5 Вт
Поддержка типов датчиков:
- ТС
50/100/500/1000 (М, Сu, П, Pt), 53М
- ТП
L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность:
- ТС
0,25 %
- ТП
0,5 %
Время опроса входа:
- ТС
0,3 сек (3-проводная схема подключения) / 0,2 сек (2- и 4-проводная схема подключения)
- ТП
0,2 сек
- Схема подключения ТС
2-, 3- или 4-проводная
- Компенсация холодных концов ТП
встроенная
Сопротивление линий связи «прибор-датчик»:
- для ТС
Не более 15 Ом
- ТП
Не более 100 Ом
Сопротивление внешнего ключа:
- В замкнутом состоянии
Не более 70 Ом
- В разомкнутом состоянии
Не менее 1000 Ом
Типы ВУ:
- Выход 1
ТРМ500-Щ2.5А, ТРМ500-Щ2.WiFi (Электромагнитное реле, ~5 А/250 В, cos(φ) = 1; = 3 А/30 В) / ТРМ500-Щ2.30А (Электромагнитное реле, в on/off режиме ~30 А/250 В, cos(φ) = 1; = 20 А/30; В в ПИД режиме ~8 А/250 В, cos(φ) = 1; = 5 А/30 В)
- Выход 2
Реле электромеханическое 3 А
- Выход 3
Логический выход под управление ТТР
Логические уровни выхода 3 (для ТТР):
- Низкий уровень (ТТР закрыто)
0 В
- Высокий уровень (ТТР открыто)
4…5,5 В
- Допустимый ток на выходе 3 (для ТТР)
25…40 мА
- Габариты корпуса, тип
96×48×100 мм, Щ2
Условия эксплуатации:
- Температура окружающего воздуха
-20…+50 °С
- Влажность
30…80 % при температуре +35 °С
- Гарантийный срок обслуживания
2 года
Характеристики встроенного шлюза для доступа к сервису OwenCloud:
- Тип интерфейса связи
Wi-Fi
- Стандарт связи
802.11b/g/n
- Тип приемопередающей антенны
Встроенная
- Режимы работы в сети Wi-Fi
«Клиент» – для обмена данными с сервисом OwenCloud / «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
- Настройка параметров локальной сети Wi-Fi
Через встроенный web-сервер
Параметры, доступные для чтения и записи в сервисе OwenCloud:
Название параметра
Код в меню прибора / Доступ
- Текущее измеренное значение
PV / Чтение
- Уставка 1
SP1 / Чтение/запись
- Уставка 2
SP2 / Чтение/запись
- Гистерезис
HYSt / Чтение/запись
- Нижний порог сигнализации
U.Lo / Чтение/запись
- Верхний порог сигнализации
U.Hi / Чтение/запись
- Выходная мощность
PPY / Чтение/запись
- Текущее состояние дискретного входа
di.St / Чтение/запись
- Режим работы дискретного входа
inP.F / Чтение/запись
- Разрешение удаленного управления дискретным входом
di.rc / Чтение/запись
- Сила сигнала по текущей точке доступа
SigPWR / Чтение/запись
- Сумма уставок 1 и 2
SumSP / Чтение/запись
- Текущая точка доступа
CurAP / Чтение/запись
Файлы для скачивания
instrukciya_po_rabote_s_ds-trm500_v4.pdf
Rukovoddstvo po ekspluatatsii_trm500-wifi.pdf
Rukovodstvo po eksplyatatsii_trm500.pdf
Rukovodstvo po programmitovaniyu_trm500.pdf
Dekl_TS_TRM500.pdf
ot_si_trm500.pdf
Sert_SI_TRM500_Kaz.pdf
Svid_SI_TRM500.pdf
