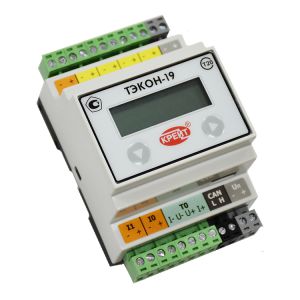

ТЭКОН 19 – программируемый расчетно-измерительный преобразователь.

Применяются в составе измерительных систем коммерческого учета, автоматизированного контроля и управления технологическими процессами.

Особенности:

Библиотека готовых карт настройки параметров узла учета: в комплекте.

1. Многообразие расчетных сред (энергоносителей и методов измерения)
2. Встроенные часы: счет времени, ведения календаря. Резервное питание часов от батареи.
3. Дисплей: возможность индикации заданных при настройке параметров и архивов. Управление: 2 клавиши меню или циклическое меню.
4. Контроль работы оборудования узла учета: обрыв цепей датчиков, выход параметров за технологические допуски, других событий, задаваемых для конкретного объекта, подсчет времени штатной и нештатной работы узла учета. Формирование признаков отказов. Ведение архива вмешательств и отказов.

• Измерения сигналов первичных измерительных преобразователей (ИП) температуры, давления, расхода и др. и преобразования их в соответствующие физические величины;
• Получение данных по интерфейсам HART (Только ТЭКОН-19-15 или через адаптер АИ-79) и MODBUS (Через адаптер АИ-106) от первичных ИП;
• Расчёт расхода, объёма и массы жидкостей, газов и газовых смесей;
• Расчёт тепловой энергии в закрытых и открытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах;
• Расчет электроэнергии по однотарифной и двухтарифной схемам;
• Усреднение и архивирование измеренных данных по интервалам, часам, суткам, месяцам;
• Передача измеренных данных для анализа и обработки на удаленный ПК;
• Контроль оборудования узла учёта.

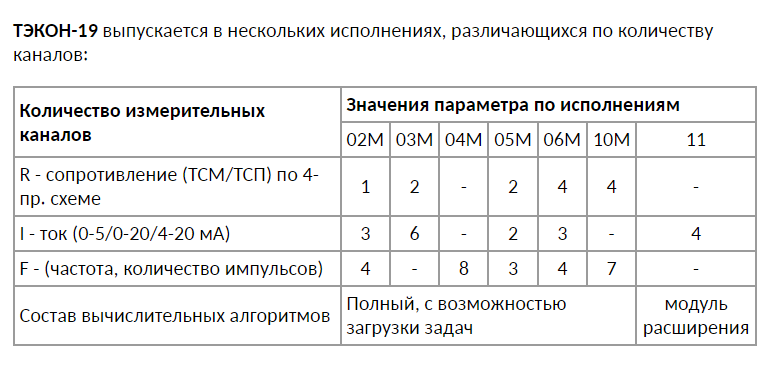

Область применения различных исполнений контроллера ТЭКОН-19:

Исполнения \ Применение

02М Измерение объема, массы жидкостей и газов, тепловой энергии - 1 трубопровод

03М 1-2 трубопровода любой среды (в том числе тепловая энергия) с применением датчиков с унифицированным токовым сигналом.

04М Учёт технических жидкостей и газов (аммиак, гликоль и пр.)

05М Измерение массы и тепловой энергии по 2 трубопроводам или учет жидкостей и газов

(природный и нефтяной газ, кислород, азот, аммиак, нефть и нефтепродукты и пр.)

06М Измерение массы и тепловой энергии по 4-м трубопроводам или учет жидкостей и газов

(природный и нефтяной газ, кислород, азот, аммиак, нефть и нефтепродукты и пр.)

10М Организация учета энергоресурсов на малых объектах (квартира, коттедж)

11 Модуль гальванической развязки (4 токовых гальванически изолированных входа)

Видео раздел для самостоятельного изучения программирования и настройки контроллеров серии ТЭКОН-20.

В данном разделе, мы постараемся в доступной форме рассказать и показать, как производится настройка приборов производства ООО «КРЕЙТ» под конкретные объекты и нужды. Для освоения данного материала, вам НЕ потребуются знания в области программирования, а вся дополнительная информация необходимая для настройки будет опубликована в комментариях к видео.
