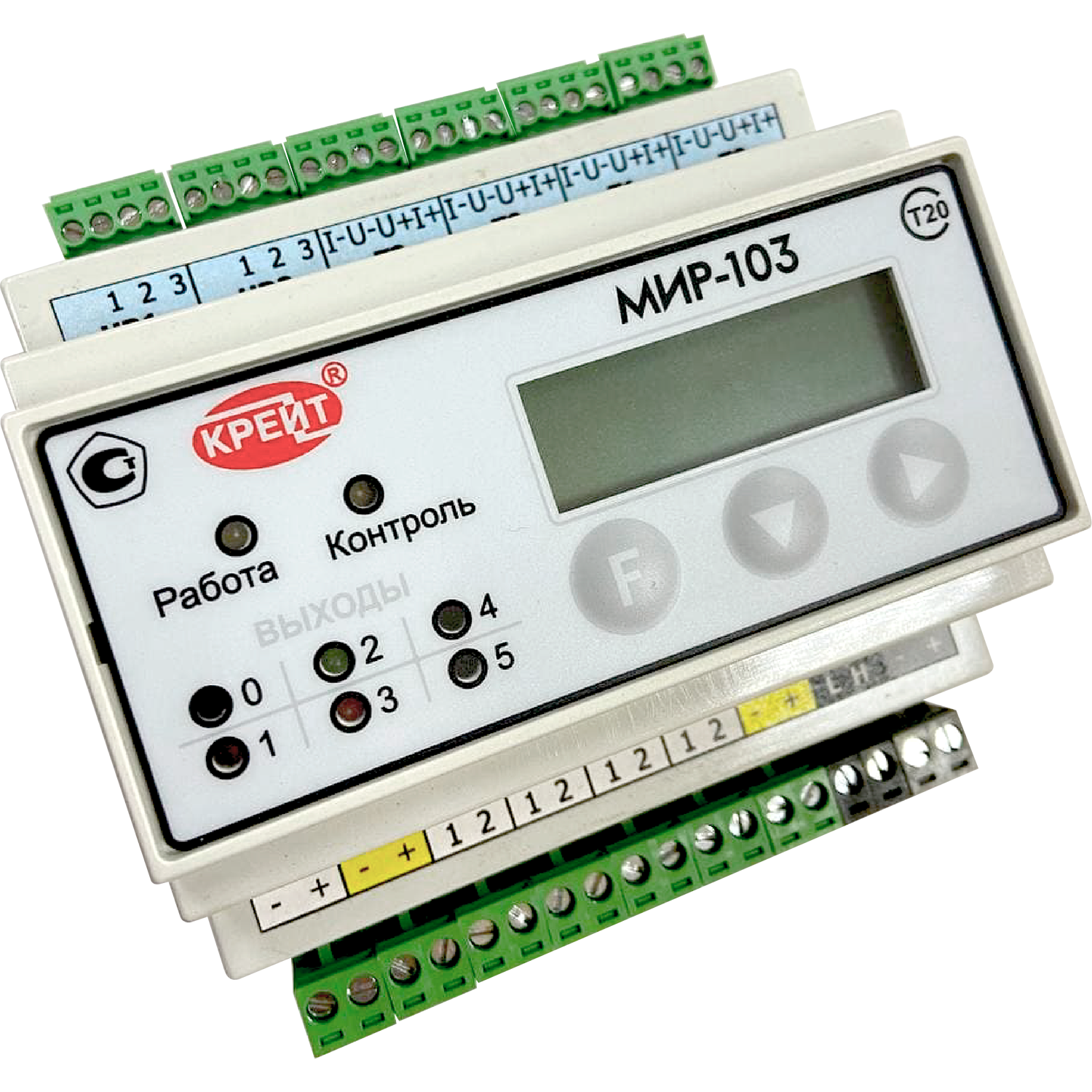

Регулятор МИР-103 - программируемый контроллер с измерительными входами и управляющими выходами, предназначен для работы в системах автоматического регулирования и управления (в частности, в системах погодного регулирования), как в одном контуре, так и в сложных и многоконтурных системах.

Основные функции:

• Измерение выходных сигналов термопреобразователей сопротивления типов ТСМ и ТСП с преобразованием в значения температуры;
• Ввод необходимых данных от других контроллеров через магистраль CAN-BUS при работе в составе системы ТЭКОН-20;
• Формирование управляющих сигналов с широтно-импульсной модуляцией (ШИМ - сигналов) на двух связанных дискретных выходах (до 3 пар) для управления реверсивными исполнительными механизмами;
• Реализация алгоритмов регулирования на основе входной информации и времени по запрограммированному закону;
• Управление выходами в ручном режиме.

Пример регулирования

В качестве регулируемой величины может быть выбран любой параметр: измеренный, вычисленный, полученный из другого модуля по CAN. Аналогично может быть выбрана уставка. Алгоритм регулирования ПД (пропорционально-дифференциальный) с выдачей ШИМ-сигнала на основные выходы или алгоритм загружаемого проекта.
