Назначение

Контроллер "Сенсон К-1М" - стационарный прибор, предназначенный для приема данных от внешних газоанализаторов (например, "Сенсон-СД") по каналу "Токовая петля 4-20 мА", индикации численного значения концентрации газа, обеспечения световой и звуковой сигнализации о превышении заданных пороговых уровней с возможностью автоматического включения внешних устройств через блок реле "сухой контакт".

Описание

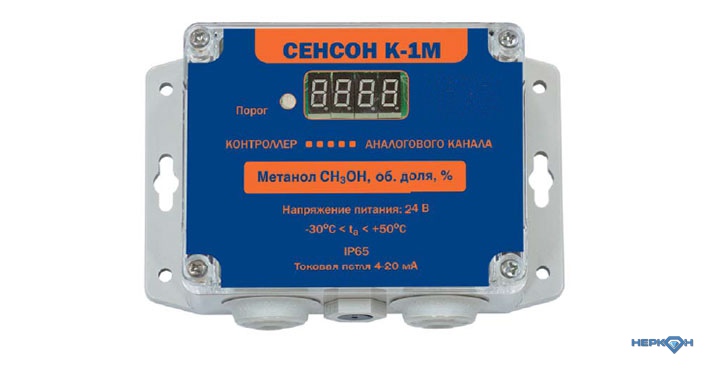

Конструктивно контроллер выполнен в корпусе из поликарбоната с прозрачной крышкой.

На корпусе контроллера имеются гермовводы для кабеля электропитания, выходного сигнала и подключения внешнего газоанализатора, фланцы с отверстиями для крепления.

Внутри корпуса контроллера размещены основная печатная плата и плата индикации и управления.

Контроллер имеет три выходных управляющих сигнала: Порог 1, Порог 2 и Неисправность. На основной печатной плате Порог1 имеет маркировку ALARM 1, Порог2 – ALARM 2, Неисправность – ALARM 0

Нагрузка не более 100 мА на каждый контакт.

Питание контроллера осуществляется от внешнего источника. Номинальное напряжение питания 24 В.

Помимо цифровой индикации контроллер имеет световую и звуковую сигнализацию, три управляющих выхода оптореле, встроенный барьер искрозащиты.

Соединение с источником питания, внешними устройствами автоматики и внешним газоанализатором производится через гермовводы и клеммные колодки, расположенные на основной печатной плате контроллера. Внешний газосигнализатор ("Сенсон-СД") подключается к контроллеру по аналоговому каналу (интерфейс "Токовая петля 4-20мА").
