Топологический способ характеризуется возможностью встраивания средств автоматизации непосредственно в технологическое оборудование. Это позволяет отказаться от применения большого количества кабелей и вспомогательных конструкций для их размещения. Кроме того, при этом обеспечивается полная заводская готовность технологических блоков.

Для реализации топологического способа используются:

• управляющая интерактивная сеть;
• три типа узлов интерактивной сети УИС:

- УИС-И - одноканальный, для связи с источниками информации (датчиками);

- УИС-У - одноканальный, для связи с приемниками информации (исполнительными механизмами);

- УИС-М - многоканальный, для связи с источниками и приемниками информации, эксплуатируемыми в особых условиях.

• агрегатные интеллектуальные станции АИС для обработки информации, поступающей от УИС, и выработки управляющих воздействий на исполнительные механизмы в соответствии с алгоритмами управления;
• блоки управления механизмами БУМ для коммутации электропитания.

Интерактивная сеть строится на базе следующих интерфейсов:

• оптический канал O-BUS;
• канал передач данных по линиям электропитания P-BUS.

Процесс автоматизации любого технологического агрегата, состоящего из нескольких функционально законченных технологических блоков, осуществляется в два этапа:

• автоматизация каждого технологического блока;
• комплексная автоматизация агрегата в целом.

Оснащение технологических блоков АИСами, УИСами и БУМами выполняется на заводе-изготовителе, что обеспечивает 100% заводскую готовность оборудования.

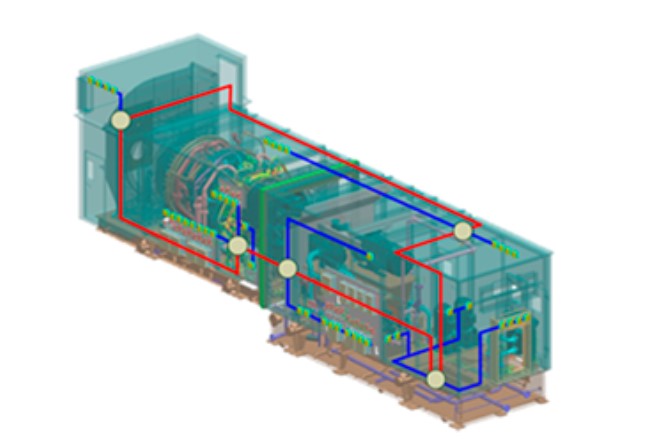

Структурная схема автоматизации любого технологического блока представлена на рисунке:

Структурная схема автоматизации любого технологического объекта в целом представлена на следующем рисунке:

Как видно из рисунка, структура СМАРТСАУ является регулярной и масштабируемой.

Информационно-алгоритмическое взаимодействие всех вышеупомянутых устройств осуществляется по интерактивной сети, которая состоит из сегментов двух типов - К_А(сегмент технологического агрегата) и К_Б(сегмент технологического блока).

Технико-экономическая эффективность

• Обеспечение полной заводской готовности технологических блоков. Достигается за счет установки АИС, УИС и БУМ на заводе-изготовителе блоков;
• Снижение затрат на блок-контейнеры, кабели, промежуточные клеммные коробки, кабельные вводы. Достигается за счет монтажа УИС и БУМ непосредственно на датчики и исполнительные механизм;
• Снижение стоимости и продолжительности заводских испытаний. Достигается за счет проведения испытаний на заводе со штатной автоматикой;
• Повышение надежности технологического оборудования. Достигается за счет исключения кабелей, промежуточных клеммных соединений и разъемов;
• Сокращение сроков строительно-монтажных и пусконаладочных работ. Достигается за счет полной заводской готовности технологических блоков;
• Снижение затрат на строительство кабельных эстакад и монтажные работы. Достигается за счет исключения большого числа индивидуальных кабельных линий к датчикам и исполнительным механизмам и отсутствия центрального устройства управления.
