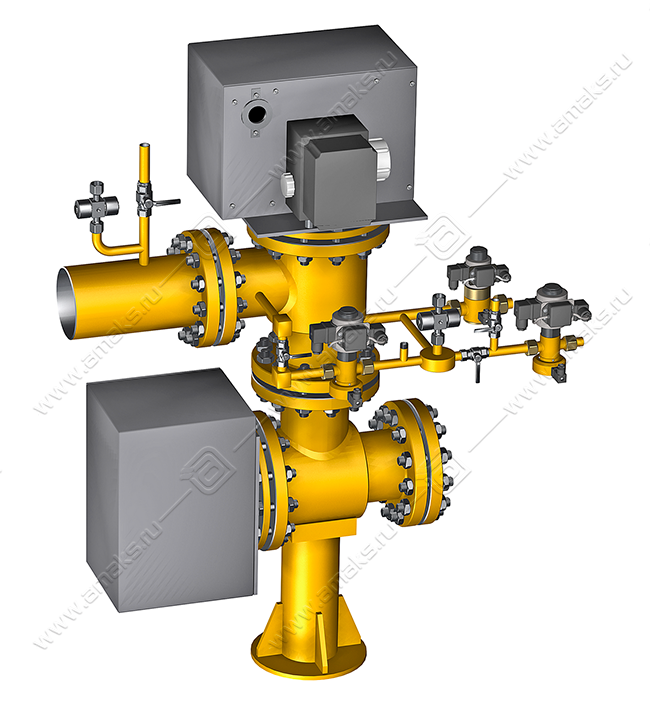

Комплексные автоматические запорно-регулирующее устройства в системах газоснабжения.

Для обеспечения безопасного розжига и работы горелки одногорелочного котла на газообразном топливе.

Принцип работы

Управление клапанами блока производится по определенному алгоритму путем подачи или снятия электропитания. Перед розжигом горелки выполняется проверка герметичности арматуры и соединений блока при помощи клапана контроля герметичности. При получении положительных результатов контроля производится розжиг ЗЗУ (в состав блока не входит), после чего осуществляется подача газа на горелку при закрытом положении дроссельной заслонки и ее розжиг. Отсечка газа на горелку производится отключением электропитания клапанов, что приводит к закрытию ПЗК и открытию клапана безопасности НО. Блок газооборудования АМАКС-БГ3 соответствует требованиям ГОСТ 21204-97 «Горелки газовые промышленные. Общие технические требования».

Схема газовая принципиальная

УЗ1...УЗ5Кран шаровойУЗ6...УЗ10Клапан для манометраК1, К2Клапан отсечной ПЗКК3, К4Клапан электромагнитный «НЗ»К5Клапан электромагнитный «НО»ЗД1Заслонка дроссельнаяД1Дроссель

Применение:

• рабочая среда - природный газ ГОСТ 5542-2014, другие неагрессивные газы
• установка – на опоре (поставляется в комплекте)
• установка в закрытых помещениях (в том числе в металлических помещениях без теплоизоляции) с t окружающего воздуха от -30°С до +50°С и относительной влажностью до 80% при t +25°С

Возможные исполнения:

• со штатной дроссельной заслонкой
• с дроссельной заслонкой иного диаметра
• правое / левое
• ПЗК с усиленным приводом

Присоединение к трубопроводу:

• фланцевое (фланец DN-16-01-1-В ГОСТ 33259-2015)
