Назначение

Для обеспечения безопасного розжига и работы горелки мощностью свыше 1200кВт на газообразном топливе (одногорелочные котлоагрегаты типа Е-2,5; ДЕ-4; ДЕ-6,5; ДЕ-10; КВ-ГМ-4,65-150; КВ-ГМ-7,56-150 или аналогичные).

Применение:

• рабочая среда - природный газ ГОСТ 5542-2014, другие неагрессивные газы
• установка - на горизонтальном или вертикальном участке трубопровода
• установка в закрытых помещениях (в том числе в металлических помещениях без теплоизоляции) с температурой окружающего воздуха от -30°С до +50°С и относительной влажностью до 80% при температуре +25°С

Возможные исполнения:

• без гребенки КИПиА
• с дроссельной заслонкой иного диаметра

Присоединение к трубопроводу:

• фланцевое (фланец DN-16-01-1-В ГОСТ 33259-2015)

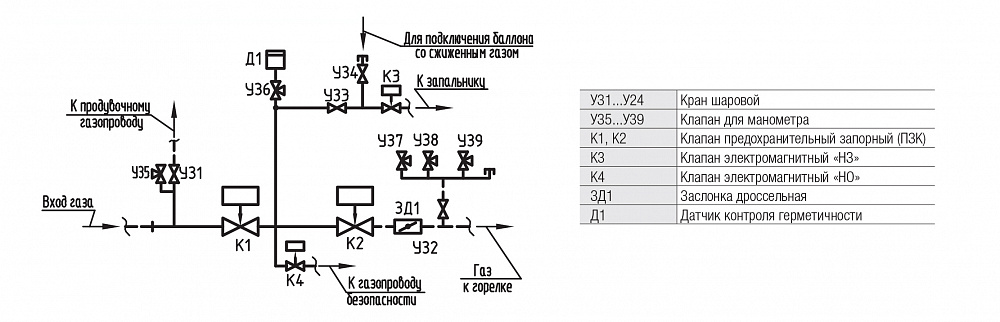

Принцип работы:

Управление клапанами блока производится путем подачи или снятия электропитания вручную дистанционно или автоматизированной системой управления по определенному алгоритму. Непосредственно перед розжигом горелки выполняется контроль герметичности запорных устройств и соединений в составе блока, при этом задействован первый клапан-отсекатель (ПЗК). При получении положительных результатов контроля производится розжиг запально-защитного устройства (в состав блока не входит), после чего осуществляется подача газа на горелку и ее розжиг. Прекращение подачи газа к горелке при аварийном или плановом останове производится отключением электропитания клапанов, что приводит к закрытию ПЗК и открытию клапана безопасности НО.

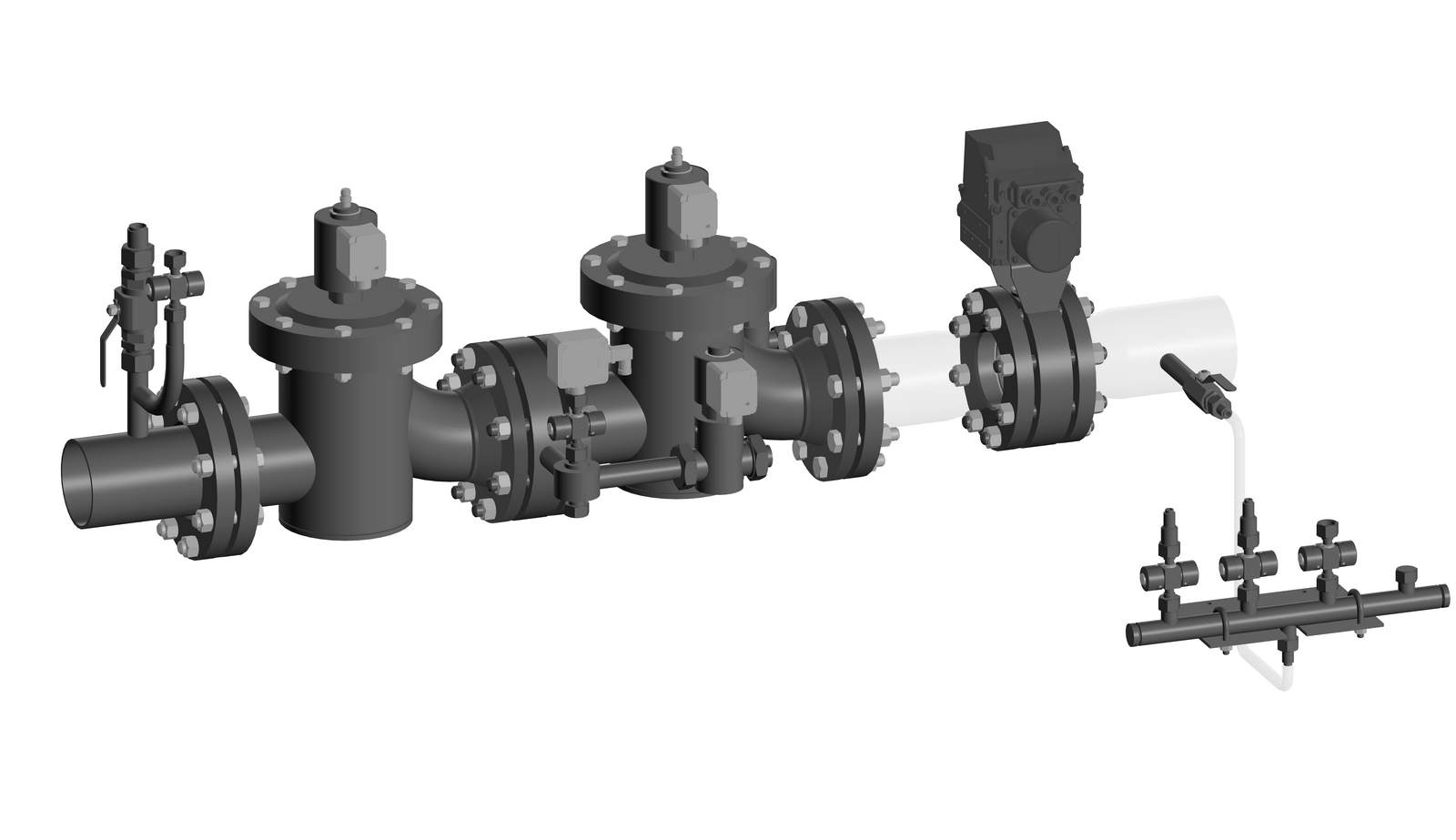

Блок клапанов газовых АМАКС-БГ1Э соответствует требованиям ГОСТ21204-97 "Горелки газовые промышленные. Общие технические требования".
