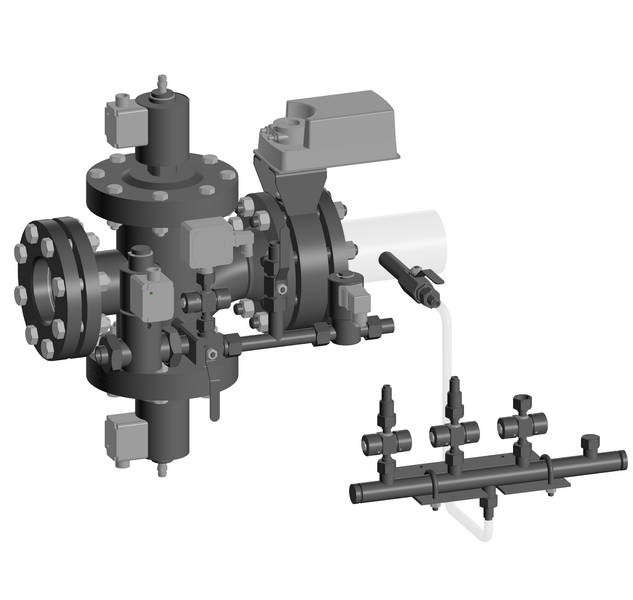

Назначение

Для обеспечения безопасного розжига и работы горелки мощностью свыше 1200кВт на газообразном топливе (одногорелочные котлоагрегаты типа Е-2,5; ДЕ-4; ДЕ-6,5; ДЕ-10; КВ-ГМ-4,65-150; КВ-ГМ-7,56-150 или аналогичные).

Применение:

• рабочая среда - природный газ ГОСТ 5542-2014, другие неагрессивные газы
• установка - на горизонтальном или вертикальном участке трубопровода
• установка в закрытых помещениях (в том числе в металлических помещениях без теплоизоляции) с температурой окружающего воздуха от -30°С до +50°С и относительной влажностью до 80% при температуре +25°С

Возможные исполнения:

• с гребенкой КИПиА или без неё
• со штатной дроссельной заслонкой
• с дроссельной заслонкой иного диаметра
• с дроссельной заслонкой с электроприводом или ручной под электропривод

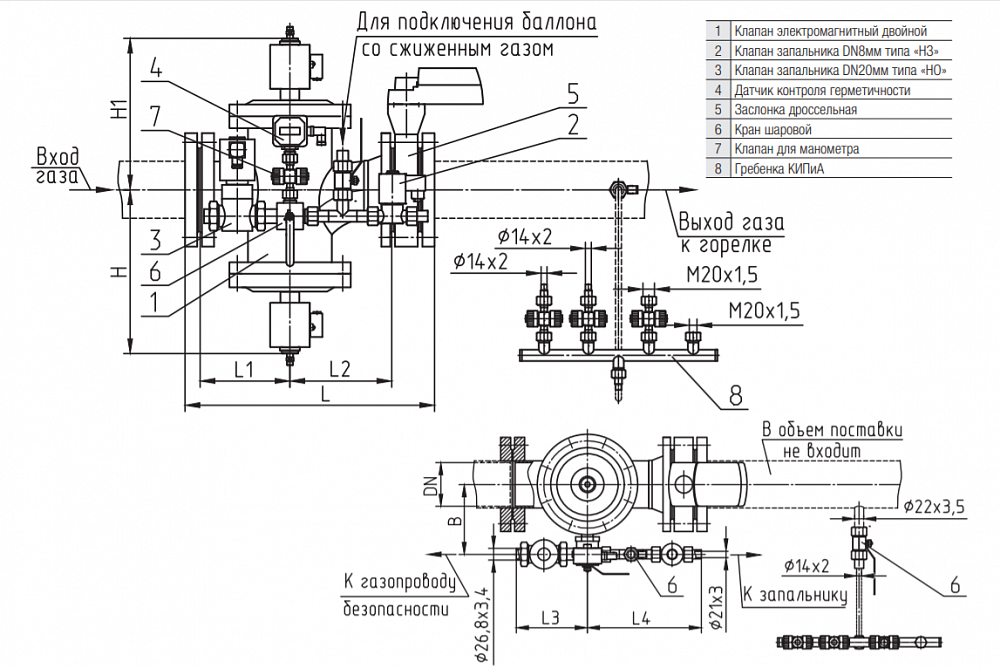

Присоединение к трубопроводу:

• фланцевое (фланец DN-16-01-1-В ГОСТ 33259-2015)

Принцип работы:

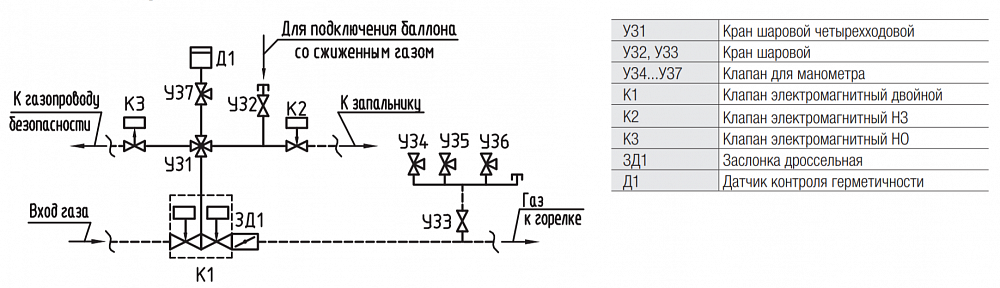

Управление клапанами блока производится по определенному алгоритму путем подачи или снятия электропитания. Перед розжигом горелки выполняется проверка герметичности арматуры и соединений мультиблока при помощи первого отсекателя в составе двойного клапана. При получении положительных результатов контроля производится розжиг ЗЗУ (в состав блока не входит), после чего осуществляется подача газа на горелку при закрытом положении дроссельной заслонки и ее розжиг. Дальнейшее изменение нагрузки на горелку производится при помощи заслонки с электроприводом. Отсечка газа на горелку производится отключением электропитания клапанов, что приводит к закрытию отсекателей и открытию клапана безопасности НО.

• Соответствует требованиям ГОСТ 21204-97 "Горелки газовые промышленные. Общие технические требования".
