OilGasServiceКотлы ACS-300 CLASSIC мощностью 300кВт оборудованы современным контроллером управления ACS 211 с жидкокристаллическим четырехстрочным русифицированным дисплеем с подсветкой, обеспечивающим плавное изменение мощности модуля в широком диапазоне от 70 до 300 кВт, автоматический контроль герметичности газовых клапанов перед розжигом и диагностику датчиков и систем безопасности котла. Используется встроенный ПИД регулятор температуры теплоносителя / мощности горелки котла. В основе системы автоматики котла используются датчики, системы и оборудование ведущих мировых производителей Honeywell, EBMPapst, Dungs Danfoss. Конструкция котла, позволяет вертикально рассполагать до трех модулей на общем основании, увеличивая суммарную мощность теплоагрегата до 900 кВт.

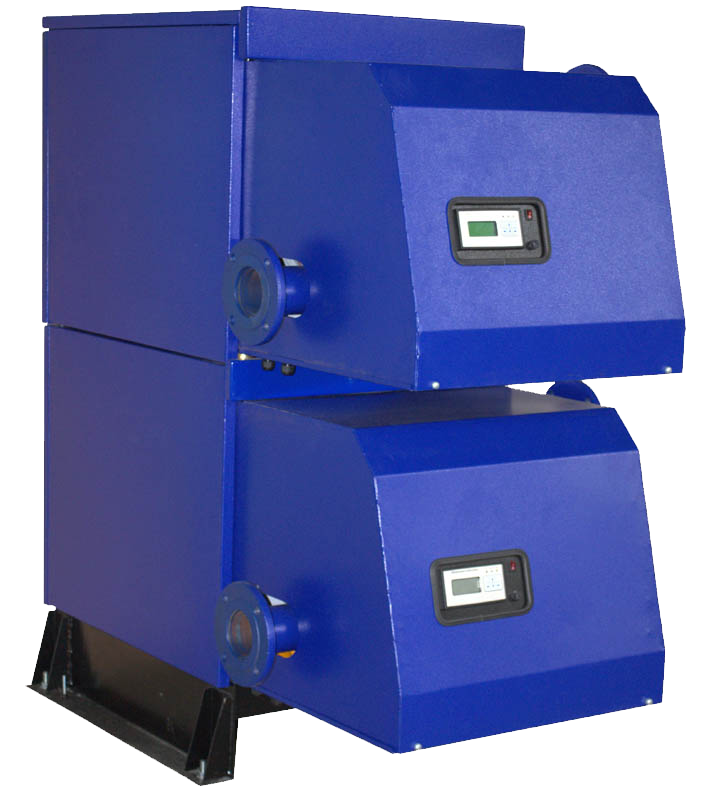

Модульные котлы серии ACS-300 CLASSIC
Классификационный номер
ET.10.06.01.03.02.01.01.02.04-001.514
Характеристики Модульные котлы серии ACS-300 CLASSIC
Теплопроизводительность котла номинальная, МВт (Гкал/ч)
0,3 (0,258)
Теплопроизводительность котла минимальная, МВт (Гкал/ч)
0,1 (0,086)
Режимы теплопроизводительности, %
30-100
Коэффициент полезного действия, %
94
Температура теплоносителя на входе минимальная, °С
50
Температура теплоносителя на выходе максимальная, °С
110
Гидравлическое сопротивление при номинальном расходе теплоносителя, кПа
10,25
Рабочее давление теплоносителя максимальное, МПа (кгс/см2)
0,6 (6)
Расход теплоносителя при номинальной тепловой мощности, номинальный (минимальный) при Δ t / ˚C, т/ч
15,4 (10,7)/17
Вид топлива
Природный, сжиженный или попутный газ
Расход природного газа (ГОСТ 5542-87) максимальный, нм3/ч
33,0
Расход природного газа (ГОСТ 5542-87) минимальный, нм3/ч
11,0
Расход попутного газа (qн=12500 ккал/м3) максимальный, нм3/ч
21,9
Расход попутного газа (qн=12500 ккал/м3) минимальный, нм3/ч
7,3
Расход сжиженного газа (ГОСТ 20448-90) максимальный, нм3/ч
11,4
Расход сжиженного газа (ГОСТ 20448-90) минимальный, нм3/ч
3,8
Давление газа перед горелочным устройством номинальное природного, попутного газа, кПа
2,0
Давление газа перед горелочным устройством номинальное сжиженного газа, кПа
3,0
Рабочий диапазон давления природного, попутного газа, кПа
1,0-5,0
Рабочий диапазон давления сжиженного газа, кПа
2,5-5,0
Коэффициент избытка воздуха, α
1,3
Разрежение за котлом, кПа
0...0,01
Аэродинамическое сопротивление котла, Па
230
Массовый расход уходящих газов при номинальной (минимальной) тепловой мощности (при температуре окружающего воздуха 0 °С, атм. давлении воздуха 760 мм рт. ст., содерж. СО2 в ух. газах 9%), м3/ч
432(103)
Габаритные размеры, (ДxШхВ), мм
1492х770х840
Габаритные размеры для корпуса "Компакт, (ДxШхВ), мм
1328х770х840
Габаритные размеры для корпуса "Супер компакт, (ДxШхВ), мм
1286х770х840
Масса котла, не более, кг
300
Нагрузочный вес, кг/кВт
1,00
