OilGasServiceКомпактные автоматизированные водогрейные (водотрубные) котлы со встроенной модулированной газовой горелкой

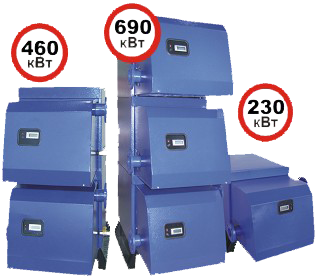

Модульные котлы ACS-230 CLASSIC
Классификационный номер
ET.10.06.01.03.02.01.01.02.03-001.514
Характеристики Модульные котлы ACS-230 CLASSIC
Теплопроизводительность котла номинальная, МВт (Гкал/ч)
0,23 (0,198)
Теплопроизводительность котла минимальная, МВт (Гкал/ч)
0,071 (0,061)
Режимы теплопроизводительности, %
30-100
Коэффициент полезного действия, %
94
Температура теплоносителя на входе минимальная, °С
50
Температура теплоносителя на выходе максимальная, °С
110
Гидравлическое сопротивление при номинальном расходе теплоносителя, кПа
10,25
Рабочее давление теплоносителя максимальное, МПа (кгс/см2)
0,6 (6)
Расход теплоносителя при номинальной тепловой мощности, номинальный (минимальный) при Δ t / ˚C, т/ч
15,4 (10,7)/13
Вид топлива
Природный, сжиженный или попутный газ
Расход природного газа (ГОСТ 5542-87) максимальный, нм3/ч
25,3
Расход природного газа (ГОСТ 5542-87) минимальный, нм3/ч
7,8
Расход попутного газа (qн=12500 ккал/м3) максимальный, нм3/ч
16,8
Расход попутного газа (qн=12500 ккал/м3) минимальный, нм3/ч
5,2
Расход сжиженного газа (ГОСТ 20448-90) максимальный, нм3/ч
8,8
Расход сжиженного газа (ГОСТ 20448-90) минимальный, нм3/ч
3,6
Давление газа перед горелочным устройством номинальное природного, попутного газа, кПа
2,0
Давление газа перед горелочным устройством номинальное сжиженного газа, кПа
3,0
Рабочий диапазон давления природного, попутного газа, кПа
1,0-5,0
Рабочий диапазон давления сжиженного газа, кПа
2,5-5,0
Коэффициент избытка воздуха, α
1,3
Разрежение за котлом, кПа
0...0,01
Аэродинамическое сопротивление котла, Па
230
Массовый расход уходящих газов при номинальной (минимальной) тепловой мощности (при температуре окружающего воздуха 0 °С, атм. давлении воздуха 760 мм рт. ст., содерж. СО2 в ух. газах 9%), м3/ч
331(103)
Габаритные размеры, (ДxШхВ), мм
1286х770х840
Масса котла, не более, кг
270
Нагрузочный вес, кг/кВт
1,17
