Устройство защитное В-ТС 50/255

Классификационный номер ET.10.06.01.01.13.01-001.798
Есть поставщики Связаться с поставщиками

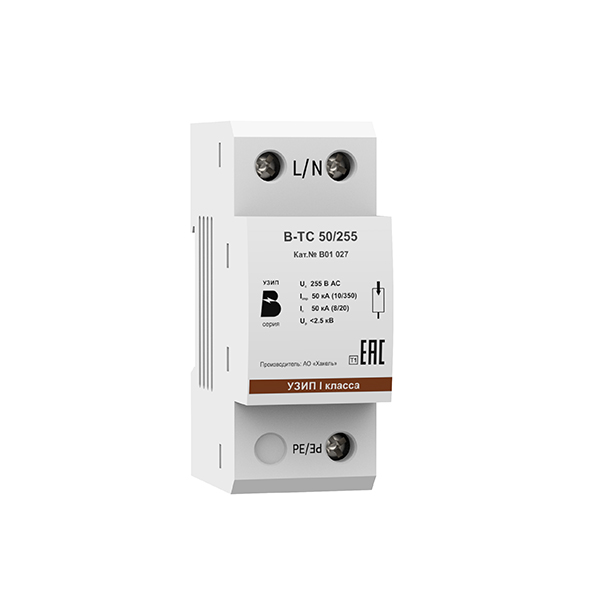

Устройство защитное В-ТС 50/255

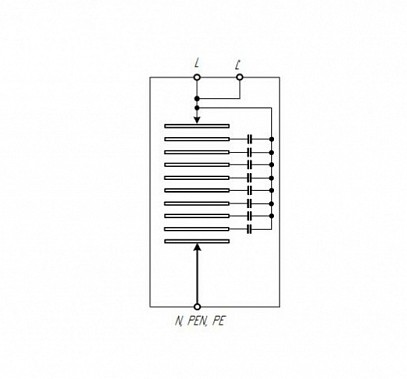

Однополюсные УЗИП класса испытаний I коммутирующего типа на основе многозазорных угольных разрядников, применяются для защиты фазного проводника в системах переменного тока. Uо= 230 В АС, Iimp(10/350)=50 кA.

Устройства В-ТС 50/255 соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение), при воздушном вводе электропитания.


В-ТС 50/255, ТУ 3428-002-79740390-2007 - однополюсное УЗИП класса испытаний I на основе многозазорных угольных разрядников.

  • Выпускается на номинальное напряжение системы Uо= 230 В AC.
  • Применяется в цепях переменного 50-60 Гц тока с системами заземления типа TN-S, TN-C, TT и IT.
  • Предназначено для защиты фазных проводов L/N, L/PEN, L/PE.
  • Способно отводить импульсы тока Iimp(10/350) = 50 кА.
  • Обеспечивает гашение сопровождающих токов до 3 кА.
Характеристики Устройство защитное В-ТС 50/255
Номинальный ток IL
1.5 А, 3 А
Класс испытаний УЗИП по ГОСТ IEC 61643-11
I
Количество полюсов
1
Применяются в сетях с системами заземления
TN-C, IT
Вид защиты
L/N , L/PEN, L/PE
Номинальное рабочее напряжение, Uo
230 В AC
Максимальное длительное рабочее напряжение, Uс
255 В AC
Импульсный ток, Iimp (10/350)
50 кА
Коммутируемый заряд, Q
25 A×с
Удельная энергия, W/R
625 кДж/Ом
Номинальный разрядный ток, In(8/20)
50 кА
Уровень напряжения защиты при Iimp, Up
< 2.5 кB
Временное перенапряжение, Ut
335 В/5 с
Номинал защитного предохранителя
200 A gG

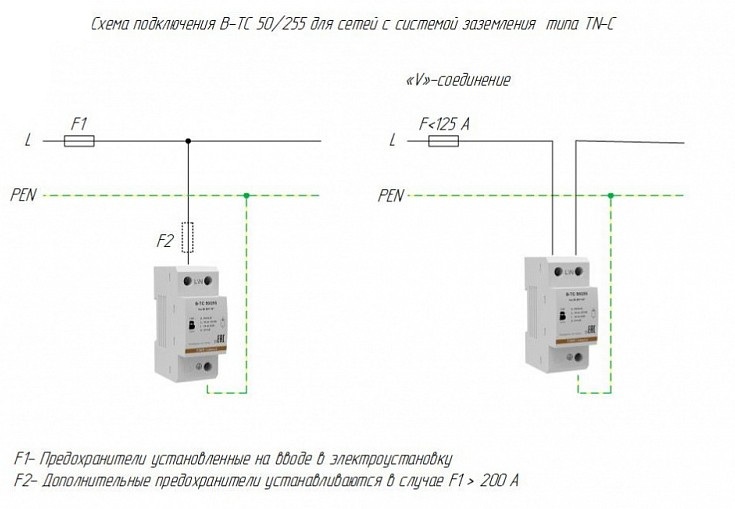

Номинал защитного предохранителя при "V" - соединении
125 A gG
Время срабатывания, tA
< 100 нс
Отключающая способность сопровождающего тока, Ifi
3,0 кA
Тип корпуса
моноблочный
Количество модулей DIN
2
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый

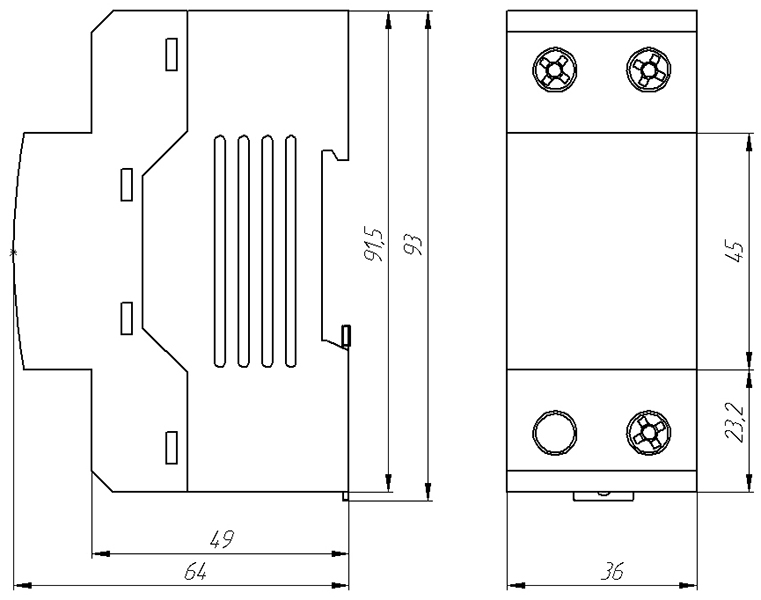

Ширина, мм
36
Глубина, мм
64
Высота, мм
93
Тип клемм
винтовые
Номинальный момент затяжки винтовых клемм
4.0 H•м
Cечение присоединяемых проводников:
- жесткий одножильный
⩽ 35 мм²
- гибкий многожильный
⩽ 25 мм²
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Рабочая температура
-40°C - +80°C
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Гарантийный срок
2 года
Cрок эксплуатации
≥ 10 лет
