Назначение ваттметров (ампервольтваттметров) лабораторных ПрофКиП:

Ваттметры лабораторные высокоточные ПрофКиП предназначены для точных измерений мощности в однофазных цепях постоянного и переменного тока. В зависимости от исполнения, ваттметры могут иметь класс точности от 0,1 до 0,5, номинальное напряжение от 30 до 600В, номинальный ток 25мА до 10А. Приборы могут передавать результаты измерений с помощью LAN-порта.

Ваттметры ПрофКиП могут использоваться при поверке приборов постоянного и переменного напряжения и тока более низких классов точности в зависимости от модели.

Особенности ваттметров (ампервольтваттметров) серии ВТ лабораторных ПрофКиП:

• Класс точности - 0,2
• Возможность использовать ваттметр в качестве амперметра или вольтметра
• Наличие функции RMS (среднеквадратическое преобразование измерения), что позволяет получить повышенную достоверность измерения
• Цифровой ЖКИ - дисплей
• Расширенная рабочая область частот от 40 до 1000Гц
• Питание от встроенного аккумулятора, сети или внешнего источника питания 12В
• Госреестр СИ РФ
• Конечное значение пределов измерения: 30 75 150 300 450 600 В/ 50 мА 100 мА 200 мА 500 мА
• LAN-порт

Описание средства измерений:

Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее. В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.

Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.

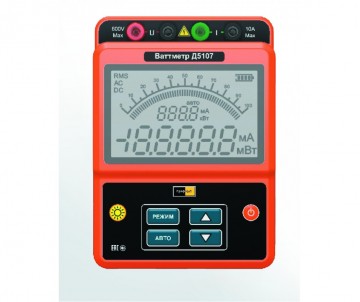

Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet.

На передней панели корпуса расположены дисплей и кнопки управления. Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.

Комплект поставки ампервольтваттметров:

• Прибор лабораторный - 1 шт
• Инструкция по эксплуатации ПРШН.411151.009 РЭ - 1 шт
• Паспорт ПРШН.411151.009 ПС - 1 шт
• Комплект измерительных кабелей - 2 шт
• Шнур питания сетевой - 1 шт
