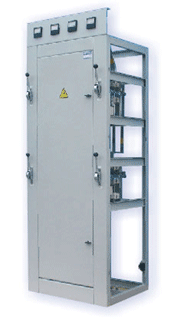

Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных устройств напряжением 380/220В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Щиты, скомплектованные из панелей серии ЩО-70, устанавливаются в помещениях с температурой окружающей среды от — 40 до +35°С и обслуживаются с передней стороны.

Панели предназначены, главным образом, для установки в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.

Окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и испарений, не насыщенной токопроводящей пылью, водяными парами.

Тип атмосферы II по ГОСТ 15150.

Панели имеют электродинамическую стойкость (амплитудное значение):

 — для комплектования щитов до 630 кВА — 30кА (ЩО70-1УЗ);

 — для комплектования щитов свыше 630 кВА — 50 кВА (ЩО70-2УЗ, ЩО70-3УЗ).

Панели изготовлены на основе сварных конструкций. Номинальные значения рабочих параметров, конструкция и сетка схем позволяют выполнять оптимальные решения в соответствии с требованиями заказчика.

Панели изготовляются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение) 30 кА (ЩО-70-1) и 50 кА (ЩО-70-2).

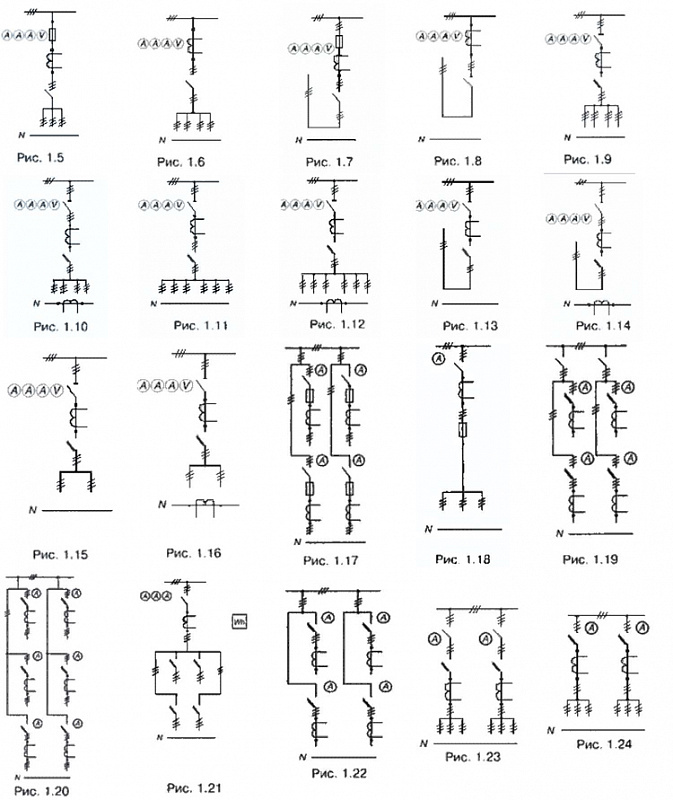

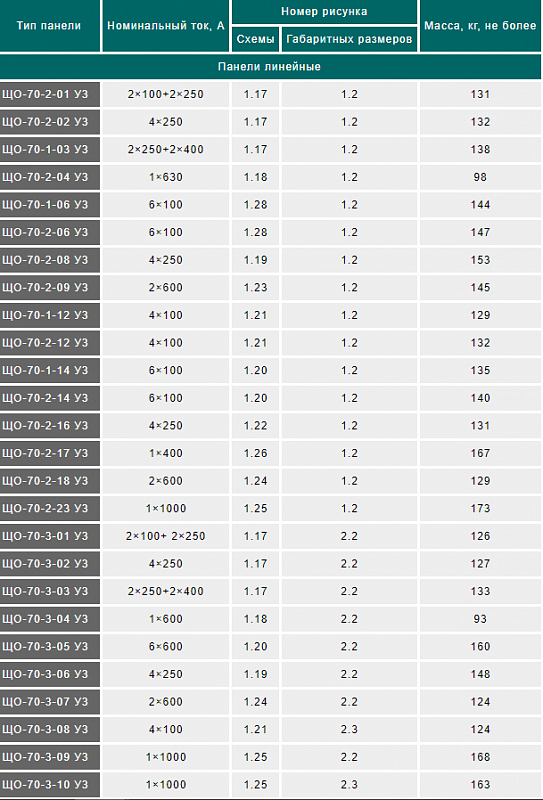

Панели линейные серии ЩО-70 используются для распределения электроэнергии потребителям и комплектуются рубильниками с предохранителями, автоматическими выключателями А3100, А3700, АЕ2050, АВМ, APV-30.

В панелях с рубильниками применяются рубильники на токи 100-600А с предохранителями.

В панелях с автоматическими выключателями А3100, А3700 применяются выключатели на токи 100-600А, с выключателями АЕ2050 – на токи 100, 200А, с выключателями АВМ – на токи 400, 1000А с комбинированным приводом.

Благодаря наличию между выключателем и сборными щитами разъединителей с пополюсным отключением штанги, возможны безопасный осмотр панели, ревизия, ремонт и защита выключателей.

Панели с выключателями А3100, А3700, АЕ2050 могут быть изготовлены также без разъединителей.

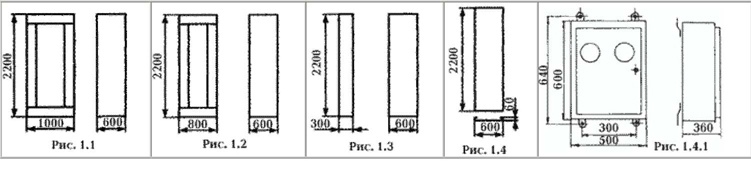

Каркас из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей, дверь из металлического листового материала с замком

Транспортирование шкафов серии ЩО-70 производится в вертикальном положении. Условия транспортирования должны соответствовать техническим условиям на транспорт данного вида.

Для подъёма и перемещения шкафов серии ЩО-70 применяются рым-болты, установленные на верхней части шкафа.
