Предназначена для приема, преобразования и распределения электрической энергии однофазного или трехфазного переменного тока частотой 50 Гц. Высшее номинальное напряжение 6 (10) кВ, низшее – 0,23; 0,4 кВ.

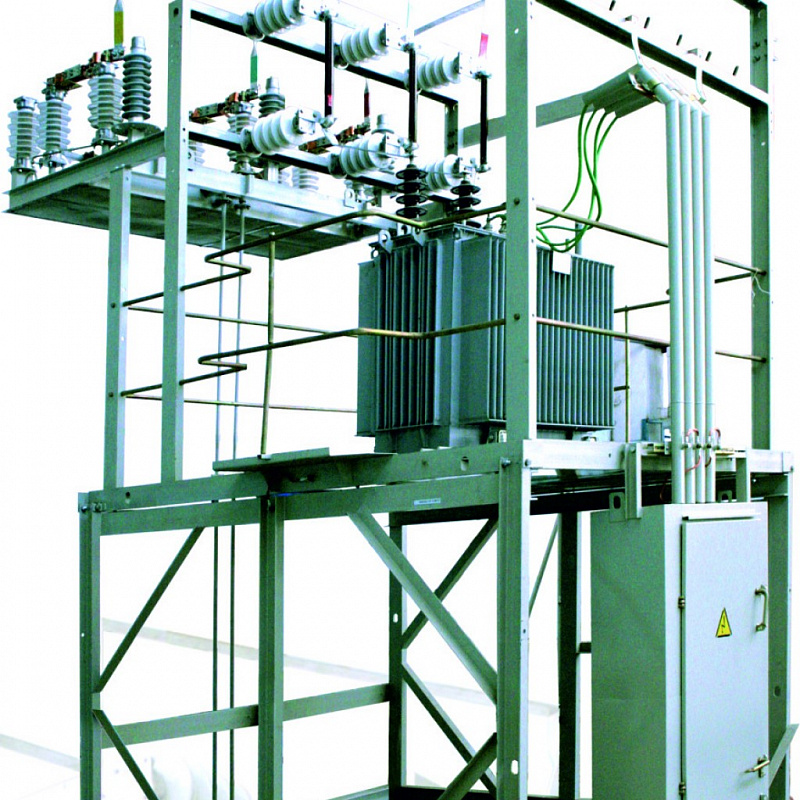

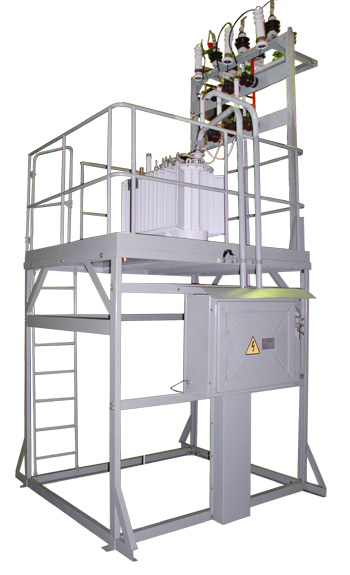

Комплектная трансформаторная подстанция универсальная (КТПУ) представлят собой однотрансформаторную подстанцию наружной установки и предназначена для приема, преобразования и распределения электрической энергии однофазного или трехфазного переменного тока частотой 50 Гц. Высшее номинальное напряжение 6 (10) кВ, низшее – 0,23; 0,4 кВ.

КТПУ применяется для электроснабжения объектов нефтегазодобывающего комплекса, сельскохозяйственных потребителей, строительных площадок, отдельных населенных пунктов и промышленных объектов.

КТПУ имеет следующие основные части:

• устройство высокого напряжения;
• силовой трансформатор;
• распредустройство (шкаф) низкого напряжения.

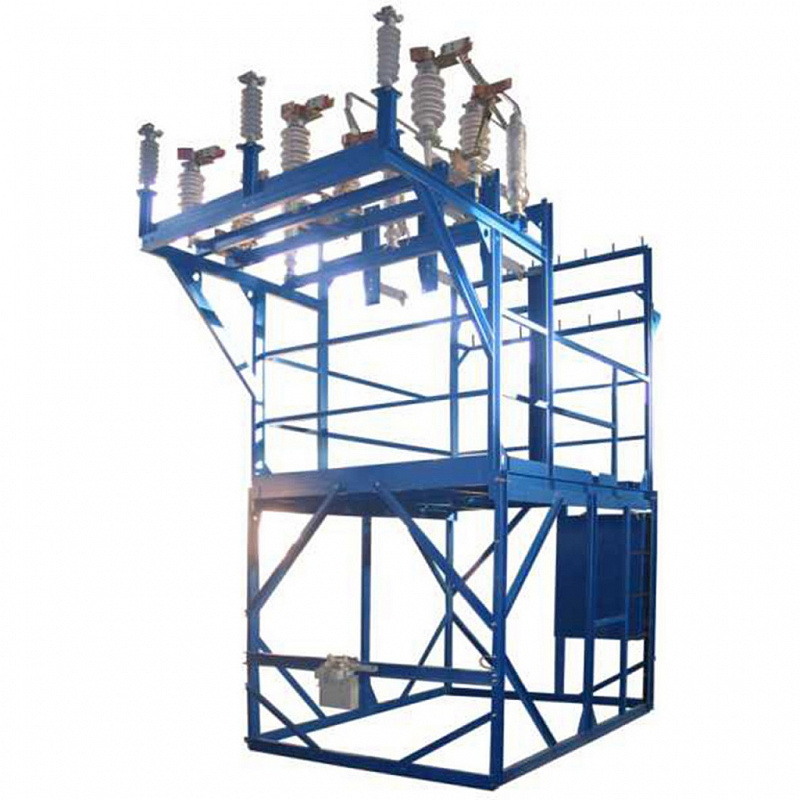

УВН и силовой трансформатор размещены в пространственной металлической

конструкции, состоящей из траверс, боковин, площадки. Площадка является опорной

конструкцией для силового трансформатора и одновременно является площадкой

обслуживания. Подъем на площадку осуществляется при помощи лестницы.

КТПУ имеет следующие виды защит:

• от атмосферных перенапряжений;
• от фазных коротких замыканий на стороне 6(10) кВ;
• от перегрузок и коротких замыканий на стороне (0,4) кВ
