Области применения:

• высокоточные машиностроение;
• трубное производство;
• лабораторные и исследовательские центры.

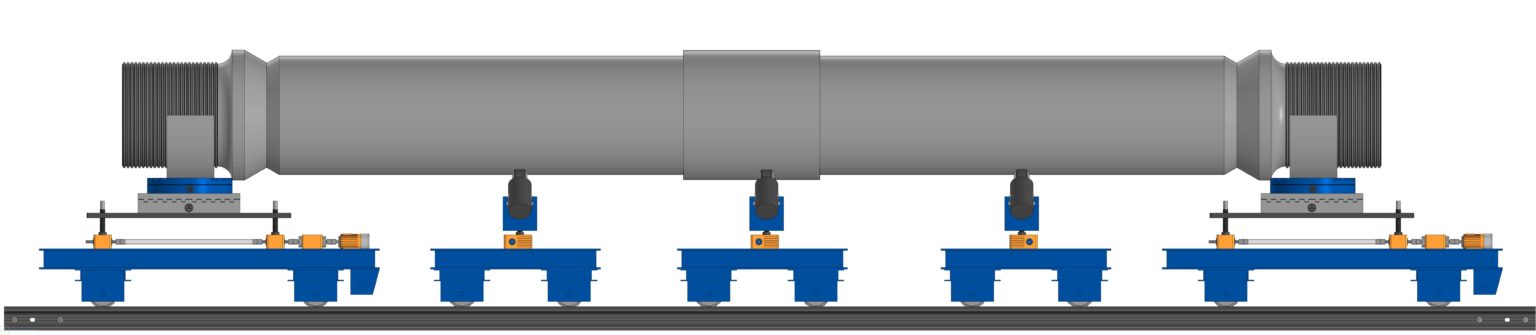

Функциональное назначение: сваривание радиальных заготовок полых и полнотелых методом радиальной сварки, класс точности – 1.

Особенности конструкции:

– Система позиционирования позволяет выставить точность со-осности заготовок до 10 мкм на длине 8000 мм.

– Поворотный стол обеспечивает регулировку в пяти степенях свободы (типовые решения в отрасли предлагают не более 3 степеней), что позволяет получить утрапрецизионную подгонку свариваемых изделий.

– Рельсовая система позволяет регулировать длину изделий.

– Узлы размещены на цельнолитой чугунной мастер-плите, обеспечивающей чистоту не менее 20 нм на 1 м2.

– Устройство удобно в использовании, и рассчитано на работу 2-х человек, просто неприхотливо в эксплуатации, система смазки не требует специального обслуживания.

Основные технические характеристики:

1. Диаметр свариваемой заготовки (трубы): 60 –800 мм
2. Потребляемая мощность/напряжение: 30 квт/380 в,
3. Регулировка поворотного стола – маховик с ручным приводом, червячная передача
4. Габаритные размеры: 8500 х 900 х 700 мм
5. Вес нетто/брутто: 6 500 кг (в зависимости от комплектации).
