OilGasServiceУстановка электрической контактной пайки электросопротивлением УКП-02 с комплектом специальной оснастки, предназначенная для осуществления качественного электроконтактного нагрева деталей при пайке серебряных контактов-пятаков.

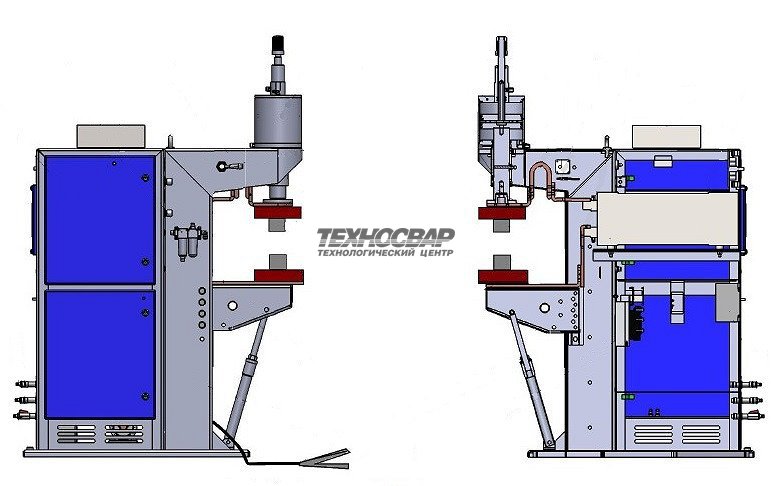

Установка для электрической контактной пайки УКП-02
Классификационный номер
ET.10.04.02.01.01.05.02-001.569
Характеристики Установка для электрической контактной пайки УКП-02
Напряжение питающей сети
380 В
Частота сети
50 Гц
Максимальный ток короткого замыкания пайки
16 кА
Мощность при ПВ=50%
79 кВа
Длительная мощность
56 кВа
Длительный вторичный ток
4,5 кА
Длительный первичный ток
148 А
Наибольший первичный ток при к.з. машины
552
Сечение кабеля подключения
35 мм²
Регулирование сварочной мощности
Плавно-ступенчатое
Количество ступеней регулирования сварочной мощности
8
Номинальная ступень регулирования
7
Пределы фазового регулирования
22...100%
Вторичное напряжение по ступеням при параллельном соединении вторичных витков:
- 1 ступень
5,84 В
- максимальная ступень
12,6 В
Коэффициент трансформации по ступеням при последовательном соединении вторичных витков трансформатора:
- 1 ступень
62,50
- 8 ступень
29,00
Номинальный вылет
300 мм
Номинальный раствор
150 мм
Ход верхнего электрода, не менее:
- наибольший
100 мм
- наименьший
5 мм
Нагрев при пайке
контактный, электросопротивлением
Привод сжатия электродов
пневматический
Наибольшее усилие сжатия электродов при давлении 0,5 МПа
400 даН
Минимальное усилие сжатия электродов при давлении сжатого воздуха 0,05МПа
20 даН
Площадь паямого соединения
40...82 мм²
Время нагрева
0,02...5 с
Расхд сжатого воздуха при номинальном усилии сжатия и рабочем ходе 10 мм
0,65 м3/100 ходов
Расход охлаждающей воды
700 л/ч
Габаритные размеры, не более ДхШхМ
1300х390х1850 мм
Масса машины, не более
500 кг
В состав машины входит:
- Трансформатор ТВК-75
1 шт
- Тиристорный контактор КТ-07
1 шт
- Регулятор контактной сварки РКС-810П
1 шт
