Малогабаритный диагностический комплекс предназначен для оценки состояния электротехнических устройств, содержащих обмотки и магнитопровод (трансформаторов, генераторов, электродвигателей и т. д.).

Методика основана на анализе вибрационной реакции конструкции на тестовое импульсное механическое воздействие, исключающее любое повреждение. В предлагаемой методике вместо датчиков используются обмотки электротехнического устройства, которые позволяют регистрировать механические колебания внутренних элементов конструкции с весьма высокой чувствительностью, а дополнительно определяемые частотные характеристики электромагнитных контуров устройства позволяют восстановить спектральный состав механических колебаний. Кроме того, электромагнитные частотные характеристики сами по себе являются источником важной информации о техническом состоянии объекта диагностики, в частности, по форме амплитудо-частотных (АЧХ) и фазо-частотных характеристик (ФЧХ) можно судить о сохранности геометрии обмоток, изменении магнитной проницаемости магнитопровода. Методика защищена патентом РФ.

Для реализации методики разработана аппаратная часть и программное обеспечение, которые позволяют проводить:

• цифровую регистрацию электрических временных сигналов напряжения, наведенных в обмотках при импульсном механическом воздействии, число измерительных каналов от 1 до 4, частотный диапазон регистрации сигналов напряжения от 0,5 до 2000 Гц, с амплитудой от 0,05 до 50 В;
• цифровую регистрацию электрических временных сигналов напряжения для определения электромагнитных частотных характеристик с помощью тестирующего напряжения типа «белый шум», число измерительных каналов от 1 до 4, частотный диапазон регистрации сигналов от 5 до 50000 Гц.

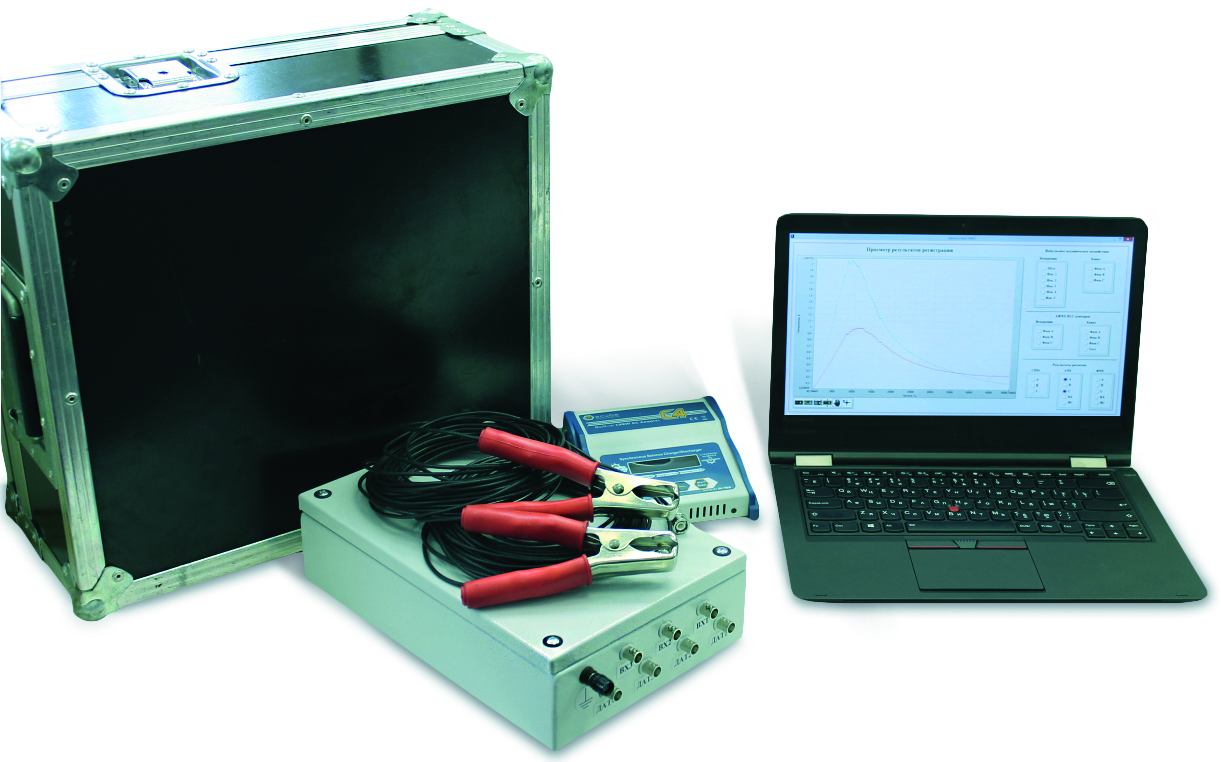

В состав аппаратной части входят:

• блок регистрации, содержащий 4 входных канала по напряжению и 4 входных канала по заряду;
• коммутирующее устройство, обеспечивающее подачу тестирующего напряжения в обмотки фаз электрической машины в определенной последовательности;
• блок генерации, предназначенный для создания тестирующего электрического сигнала типа «белый шум» в частотном диапазоне от 5 до 50000 Гц со среднеквадратическим значением напряжения σ = 5 В и амплитудой ± 3σ В;
• блок управления и обработки, в качестве которого используется ноутбук или планшетный компьютер с операционной системой Windows, оснащенный специализированным программным обеспечением;
• комплект коммутационных проводов.

Питание малогабаритного диагностического комплекса осуществляется от аккумуляторных батарей.
