Аппарат рентгеновский переносной для промышленной рентгенографии

"САЛЮТ" "0,3 СБК 160" с универсальным питанием, в пылевлагозащитном алюминиевом кейсе

Аппарат рентгеновский переносной «0,3СБК 160» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.

Моноблок аппарата «0,3СБК 160» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, с фокусным пятном 0,8x0,8 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.

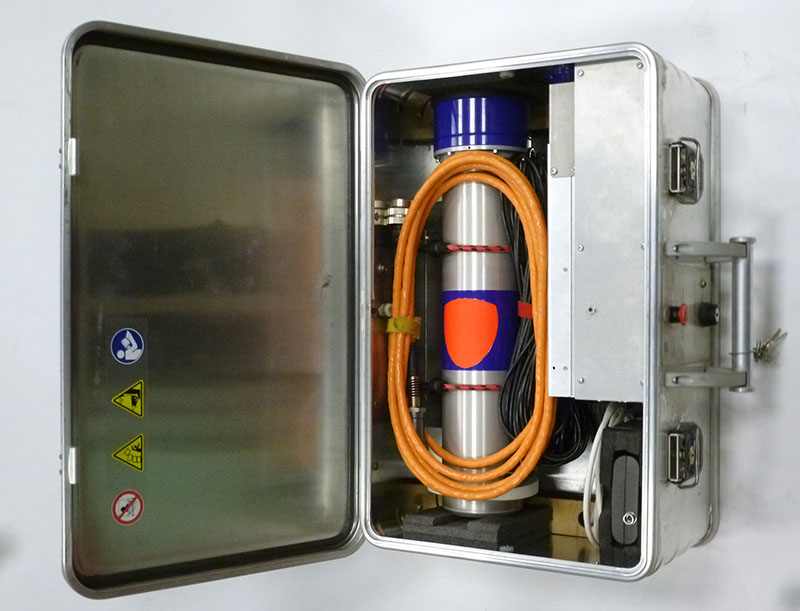

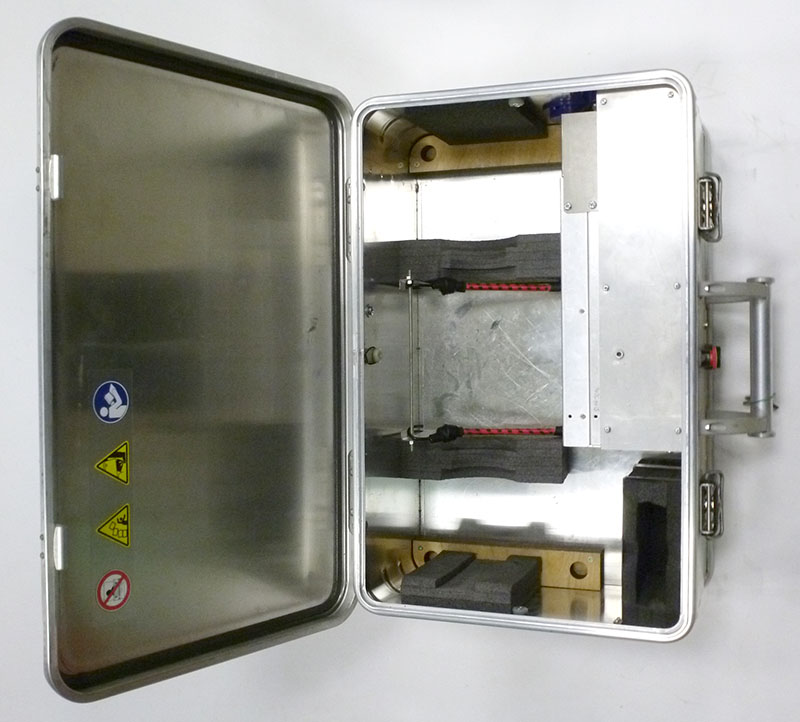

Все части базового комплекта укладываются внутрь алюминиевого пылевлагозащитного кейса блока питания и управления (БПУ).

Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.

Назначение

Аппарат предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.

Аппарат может работать как от сети переменного тока, так и от автономных источников питания:

• переносного бензинового генератора,
• аккумуляторного блока питания (ИАП - источник автономного питания),
• автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.

Аппарат имеет функцию автоматической тренировки рентгеновской трубки.

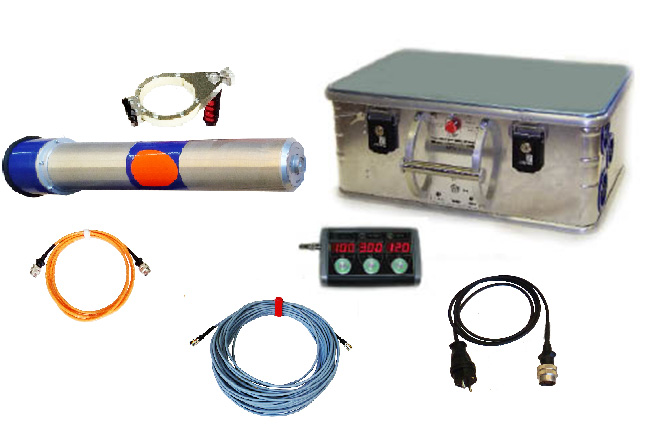

Состав базового комплекта:

• Моноблок «0,3 СБК 160»;
• Блок питания и управления (БПУ) «0,3 СБК 160» с универсальным питанием, в пылевлагозащитном алюминиевом кейсе
• Пульт дистанционного управления (ПДУ) «0,3 СБК 160»;
• Кабель моноблока (моноблок – БПУ) (FQ24-2РМ22), 5м;
• Кабель ПДУ (FQ14-XS9JK), 25 м;
• Кабель сетевой (FQ18-евровилка), 2 м;
• Съемная ручка моноблока аппарата серии «0,3 СБК 160»;
• Комплект ключей от замков кейса и замка безопасности;
• Комплект эксплуатационной документации.

Дополнительная комплектация:

• Магнитное устройство крепления моноблока на стальных трубах с диаметром от 108 мм;
• Ременное устройство крепления моноблока на трубах с диаметром от 159 мм;
• Цепное устройство крепления моноблока 0,3 СБК 160 на трубах с диаметром от 20 до 159 мм;
• Фотоштатив с магнитными опорами и съемной ручкой моноблока;
• Коллиматорная муфта моноблока 0,3 СБК 160;
• Коллиматорная муфта моноблока 0,3 СБК 160 с лазерным центратором;
• Заглушка технологическая моноблока 0,3 СБК 160;
• Источник автономного питания (ИАП-1), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Источник автономного питания (ИАП-2), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 18 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Адаптер - Преобразователь 12/24 В с сильноточными проводами длиной 1 м и с «крокодилами»;
• Адаптер -24В с сильноточными проводами длиной 1 м и с «крокодилами»;
• Автономное устройство охлаждения - вентилятор без проводов - навинчивается на моноблок;
• Кабель моноблока (FQ24-2РМ22) - длина по заказу;
• Кабель ПДУ (FQ14-XS9JK) - длина по заказу.
