Аппарат рентгеновский переносной панорамный для промышленной рентгенографии

"САЛЮТ" "0,3 СБК 200 СП" с универсальным питанием

Аппарат рентгеновский переносной панорамный «0.3 СБК 200 СП» с универсальным питанием предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.

Моноблок «0,3 СБК 200 СП» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.

Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.

Для позиционирования аппарата в трубе нами разработана и выпускается специальная тележка-центратор.

Назначение

Аппарат предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.

Аппарат предназначен для работы как от сети переменного тока, так и от автономных источников питания:

• переносного бензинового генератора,
• аккумуляторного блока питания (ИАП - источник автономного питания),
• автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.

Аппарат имеет функцию автоматической тренировки рентгеновской трубки.

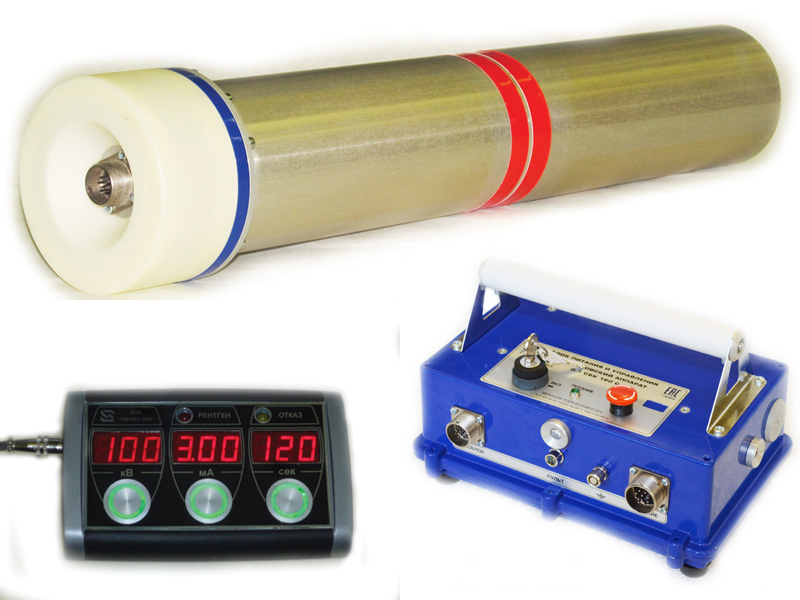

Состав базового комплекта:

• Моноблок «0,3 СБК 200 СП»
• Блок питания и управления (БПУ) «0,3 СБК 200 СП» с универсальным питанием;
• Пульт дистанционного управления (ПДУ) «0,3 СБК 200»;
• Кабель моноблока (2РМ22-2РМ22) длиной 5 м;
• Кабель ПДУ (XS9JK- XS9JK) длиной 25 м;
• Кабель сетевой (2РМ24-евровилка) длиной 2 м;
• Съемная ручка моноблока;
• Комплект ключей замка безопасности;
• Комплект эксплуатационной документации;
• Пластиковый ящик для Моноблока «0,3 СБК 200 С»;
• Пластиковый ящик для Блока питания и управления «0,3 СБК 200 СП» с универсальным питанием.

Дополнительная комплектация:

• Тележка-центратор для труб с диаметрами 159 ÷ 630 мм;
• Источник автономного питания (ИАП-1), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Источник автономного питания (ИАП-2), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 18 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Коллиматорная муфта для панорамного аппарата;
• Адаптер-Блок преобразователя 12/24 В морозостойкий с сильноточными проводами длиной 1 м и с «крокодилами»;
• Адаптер-Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с "крокодилами";
• Автономное устройство охлаждения - вентилятор без проводов - навинчивается на моноблок;
• Кабель моноблока 20 м.
