Аппарат рентгеновский переносной для промышленной рентгенографии

"САЛЮТ" "0,3 СБК 200 С" с универсальным питанием

Аппарат рентгеновский переносной «0,3СБК 200 C» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.

Моноблок аппарата «0,3СБК 200 C» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПК 21-200, с фокусным пятном 2,0x2,2 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.

Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.

Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров.

Назначение

Аппарат предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.

Аппарат предназначен для работы как от сети переменного тока, так и от автономных источников питания:

• переносного бензинового генератора,
• аккумуляторного блока питания (ИАП - источник автономного питания),
• автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.

Аппарат имеет функцию автоматической тренировки рентгеновской трубки.

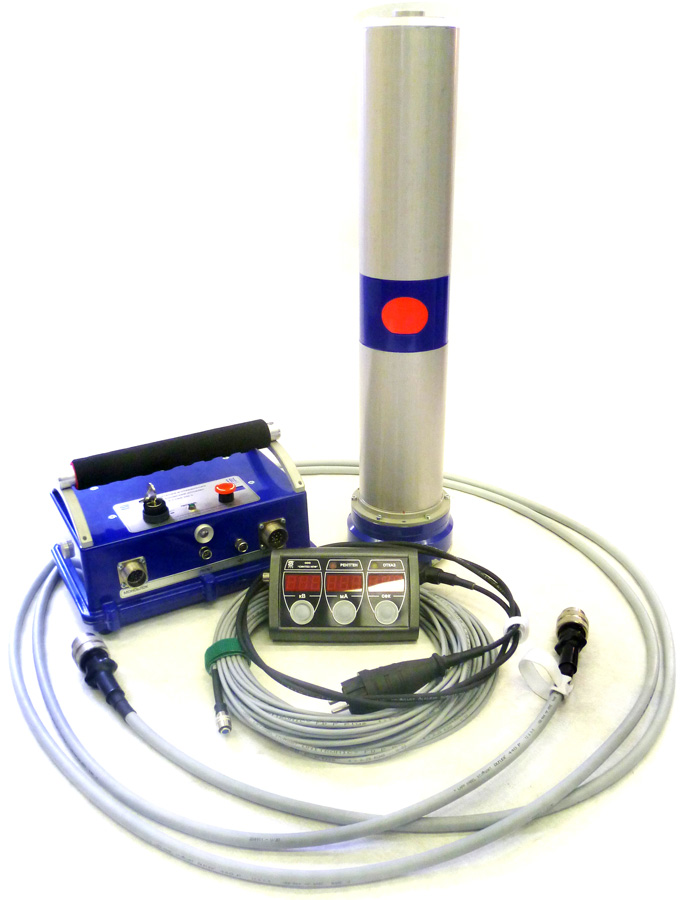

Состав базового комплекта:

• Моноблок «0,3 СБК 200 С»;
• Блок питания и управления (БПУ) «0,3 СБК 200 С» с универсальным питанием;
• Пульт дистанционного управления (ПДУ) «0,3 СБК 200»;
• Кабель моноблока (2РМ22-2РМ22) длиной 5 м;
• Кабель ПДУ (XS9JK- XS9JK) длиной 25 м;
• Кабель сетевой (2РМ24-евровилка) длиной 2 м;
• Съемная ручка моноблока;
• Комплект ключей замка безопасности;
• Комплект эксплуатационной документации;
• Пластиковый ящик для Моноблока «0,3СБК 200 С»;
• Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С» с универсальным питанием.

Дополнительная комплектация:

• Магнитное устройство крепления моноблока на стальных трубах с диаметром от 108 мм;
• Ременное устройство крепления моноблока на трубах с диаметром от 159 мм;.
• Фотоштатив с магнитными опорами и съемной ручкой моноблока;
• Коллиматорная муфта моноблока 0,3 СБК 200;
• Коллиматорная муфта моноблока 0,3 СБК 200 с лазерным центратором;
• Заглушка технологическая моноблока 0,3 СБК 200;
• Источник автономного питания (ИАП-1), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Источник автономного питания (ИАП-2), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 18 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м;
• Адаптер - Преобразователь 12/24 В 0,3 СБК с сильноточными проводами длиной 1 м и с «крокодилами»;
• Адаптер -24В 0,3 СБК с сильноточными проводами длиной 1 м и с «крокодилами»;
• Автономное устройство охлаждения - вентилятор без проводов - навинчивается на моноблок;
• Кабель моноблока (2РМ22-2РМ22) - длина по заказу;
• Кабель ПДУ (XS9JK- XS9JK) - длина по заказу.
