Ультразвуковой дефектоскоп Р163-Л8

Классификационный номер ET.10.02.02.01.01.09-001.768
Есть поставщики Связаться с поставщиками
Ультразвуковой дефектоскоп Р163-Л8

Дефектоскоп Р163-Л8 (далее по тексту - дефектоскоп) представляет собой электронный блок, используемый совместно с персональным компьютером (ноутбуком), управляемым с помощью программы ПК.

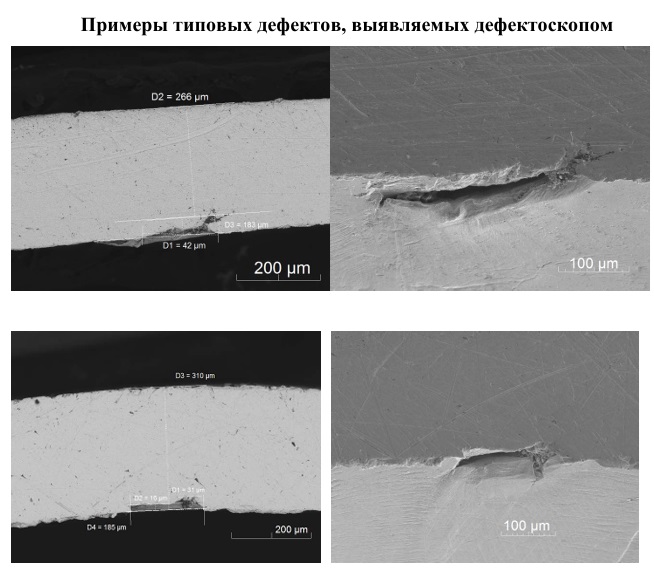

Дефектоскоп предназначен для выявления дефектов типа нарушения сплошности и однородности материала полуфабрикатов, изделий, сварных и паяных соединений при УЗК с использованием пьезоэлектрических преобразователей, работающих на частотах от 1 до 25 МГц. Дефектоскоп реализует методы отражения и прохождения УЗ волн. Программное обеспечение дефектоскопа позволяет анализировать параметры объемных, поверхностных и нормальных (Лэмба) УЗ волн.

Дефектоскоп используют при ручном УЗК и в составе автоматизированных систем УЗК.

Характеристики Ультразвуковой дефектоскоп Р163-Л8
Условия эксплуатации:
Температура внешней среды, ° С
25±10
Относительная влажность воздуха при температуре 25 °С, %, не более
80
Атмосферное давление, кПа
100±6
Частота питающей сети, Гц
50±1
Напряжение питающей сети, В
220±22
Амплитуда импульса возбуждения на нагрузке 50 Ом, В
50; 150; 250
Пределы допускаемой абсолютной погрешности задания амплитуды импульса возбуждения на нагрузке 50 Ом, В
‒ для амплитуды 50 В
±15
‒ для амплитуды 150 В
±20
‒ для амплитуды 250 В
±30
Длительность импульса возбуждения по уровню 0,5 амплитуды на нагрузке 50 Ом, нс
50
Предел допускаемой абсолютной погрешности задания длительности импульса возбуждения по уровню 0,5 амплитуды на нагрузке 50 Ом, нс
±25
Нижняя граница полосы пропускания приемника по уровню минус 6 дБ, МГц
не более 1,0
Верхняя граница полосы пропускания приемника по уровню минус 6 дБ, МГц
не менее 25,0
Диапазон усиления, дБ:
- аналоговое усиление
от 0 до 60
- цифровое усиление
от минус 40 до 40
Предел допускаемого отклонения установки усиления, дБ
не более 2
Чувствительность приемника, мВ
не более 5
Длительность развертки, мкс
от 5 до 80
Задержка развертки, мкс
от 0 до 1000
Частота дискретизации сигнала, МГц
100
Предел допускаемой относительной погрешности измерения временных интервалов, %
±0,02
Потребляемый ток, А
не более 1
Габаритные размеры, мм, не более:
260х250х110
Масса, кг
не более 3
Время непрерывной работы, ч
не менее 8
Средняя наработка на отказ, тысяч ч
не менее 5

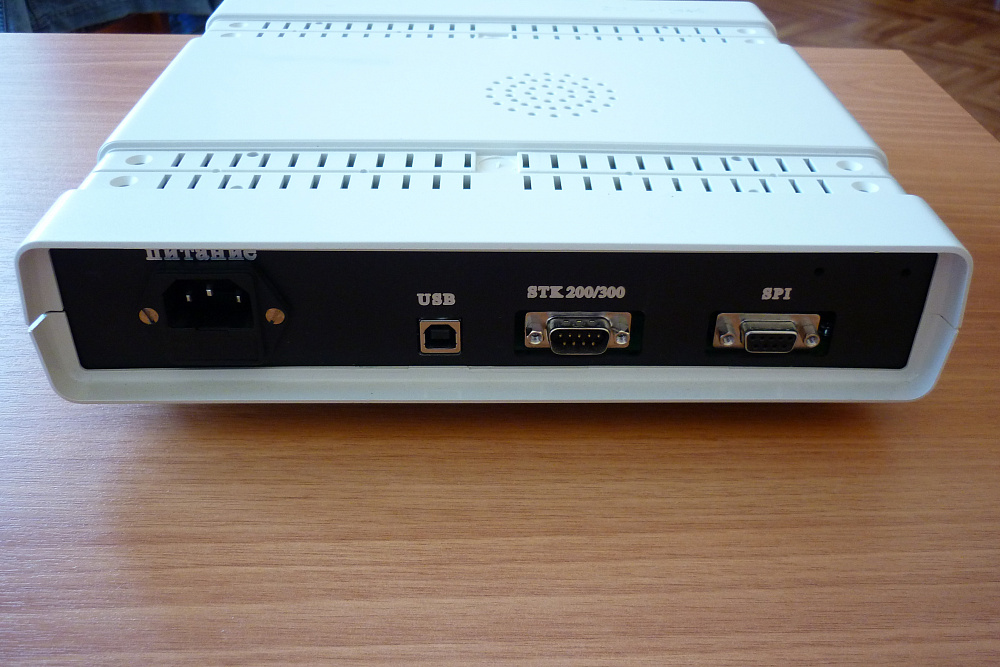

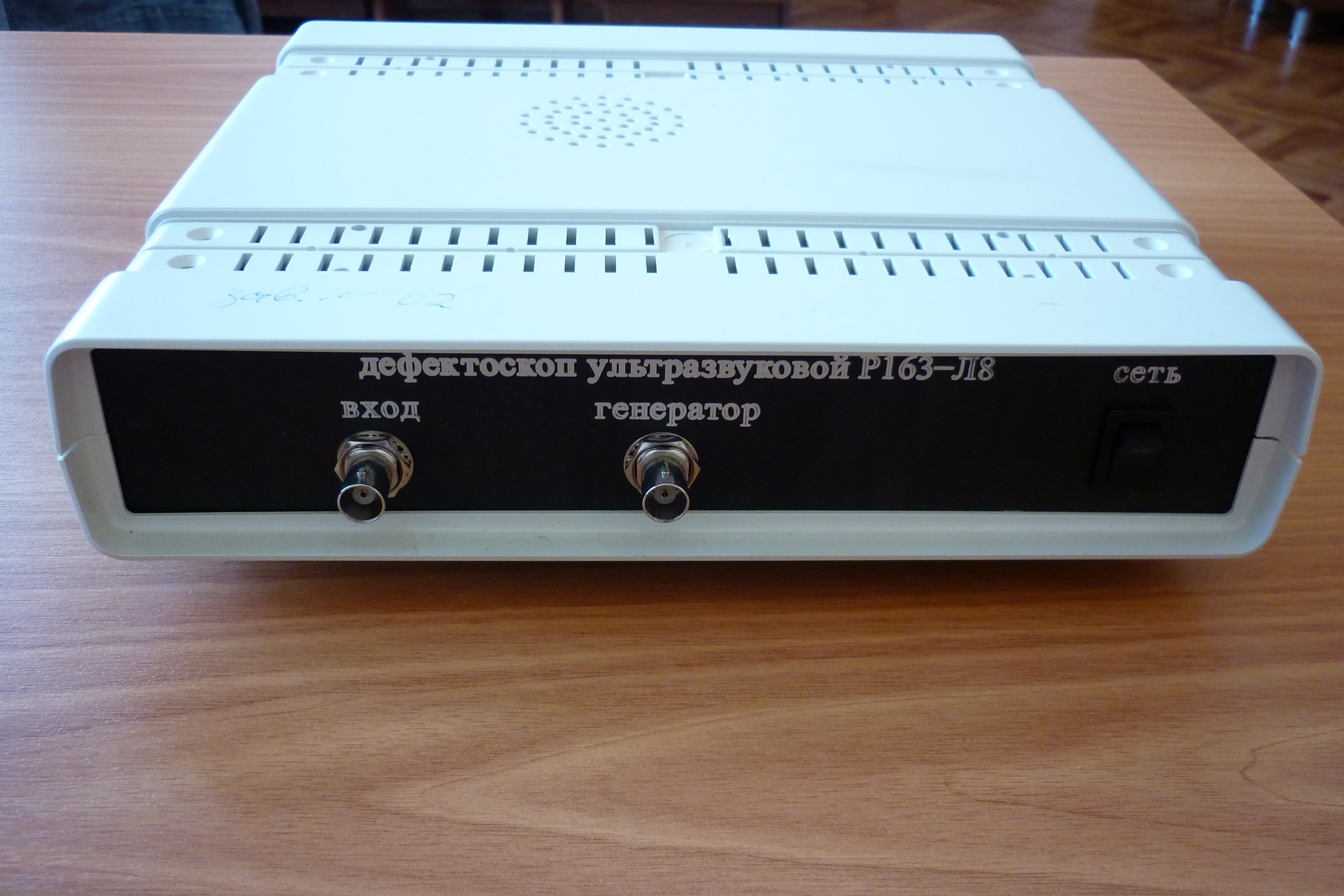

Фото/видео галерея Ультразвуковой дефектоскоп Р163-Л8
