Cчетно-дозирующий комплекс

Классификационный номер ET.09.02.02.02.01.02.07.02.01-001.509
Cчетно-дозирующий комплекс

Cчетно-дозирующий комплекс (далее по тексту— комплекс) предназначен для отпуска заданной дозы (или «до полного бака») при перекачке нефтепродуктов в автоцистерны или другие емкости. Для коммерческого (оперативного, технологического) учета отпускаемого (перекачиваемого) нефтепродукта предназначен счетчик жидкости, входящий в состав комплекса.

Комплекс обеспечивает автоматическое прекращение налива при достижении заданной дозы или предельного уровня продукта в цистерне.

Комплекс может быть использован в нефтяной, нефтехимической отраслях промышленности на объектах, связанных с наливом, сливом, перекачкой и учетом нефтепродуктов.

Полевая часть комплекса (пост налива и электронасос) предназначена для эксплуатации во взрывоопасной зоне класса В-1г, согласно классификации «Правила устройства электроустановок». Климатическое исполнение У2 по ГОСТ 15150. Оборудование управления комплекса устанавливается в безопасной зоне отапливаемого помещения (операторная), с температурой воздуха выше +10°C.

Характеристики Cчетно-дозирующий комплекс
Условный диаметр подающего/напорного трубопроводов, мм:
100 (100)
Рабочее давление, МПа, не более:
1,0
Максимальная производительность, м3/час:
100*
Вязкость продукта, мм2/с (сСт):
— бензин;
0,55 ÷ 1,1
— дизельное топливо;
от 1,1 до 6,0
— масло.
от 6,0 до 60,0
Минимальный объем жидкости при измерении, л:
500
Относительная погрешность измерений счетчика расхода жидкости, %, не более:
± 0,25
Дискретность измерений, л:
1,0
Максимальная величина задаваемой дозы, л:
99000
Верхний предел суммарного учета счетчика, л:
99 999 999
Напряжение питающей сети, В:
380АС ± 10%
Мощность электронасоса номинальная, кВт:
11
Назначенный срок службы, лет, не менее:
10
Назначенная наработка на отказ, циклов, не менее:
2500

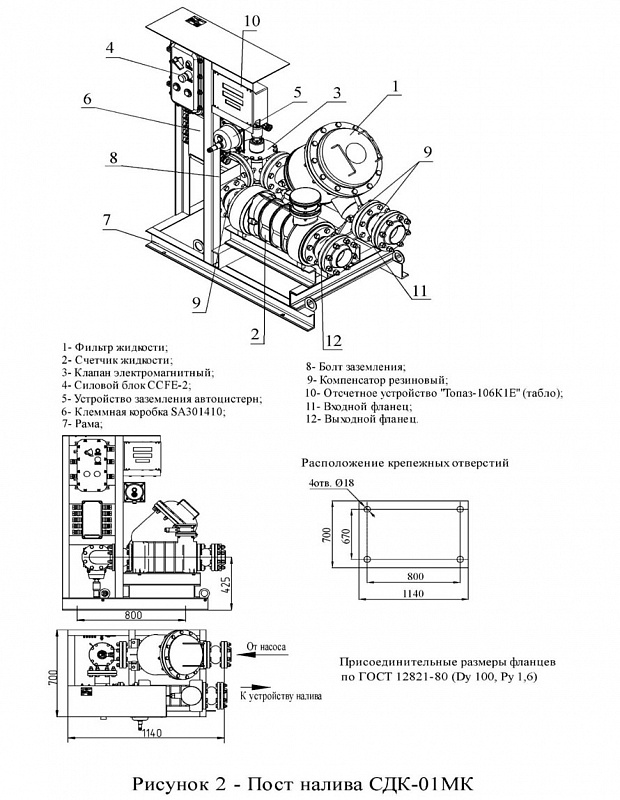

Габаритные размеры поста налива, мм:
1090×780×9055
Масса поста налива, кг:
368
Масса комплекса, кг:
480
* реальная производительность определяется мощностью электронасоса, высотой подпора жидкости, условным диаметром, длиной и конфигурацией (подводящего трубопровода (от емкости до электронасоса)), количеством или типом запорной арматуры и другими факторами, влияющими на гидродинамическое сопротивление.
