АГНКС – автомобильная газонаполнительная компрессорная станция, которая предназначена для заправки автомобилей, автобусов, специального транспорта, сельхозтехники и других транспортных средств компримированным до 19,6 МПа природным газом.

В рамках реализации государственной программы по переводу автотранспорта на природный газ, Промышленная Группа "ТЕГАС" проектирует и выпускает автомобильные газонаполнительные компрессорные станции АГНКС на базе дожимных поршневых компрессоров собственного производства (Краснодарский Компрессорный Завод).

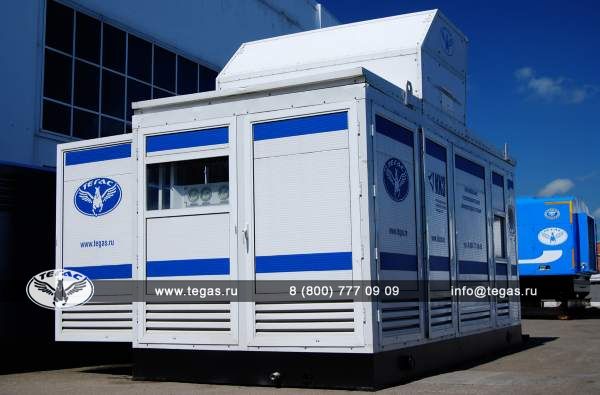

ТЕГАС изготавливает АГНКС (автомобильные газонаполнительные компрессорные станции) различной производительности и модификаций (стационарные АГНКС и мобильные АГНКС).

В стандартный комплект поставки стационарной АГНКС входит:

1. Установка компрессорная

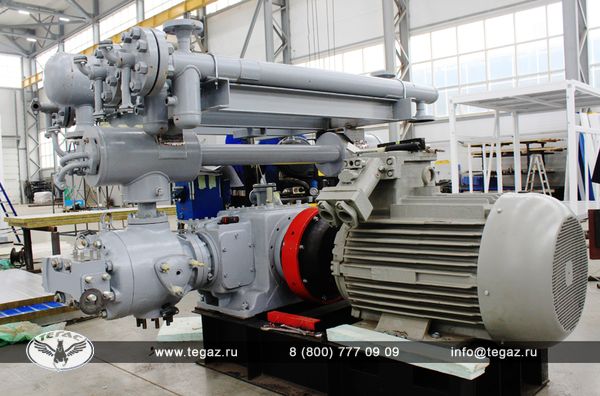

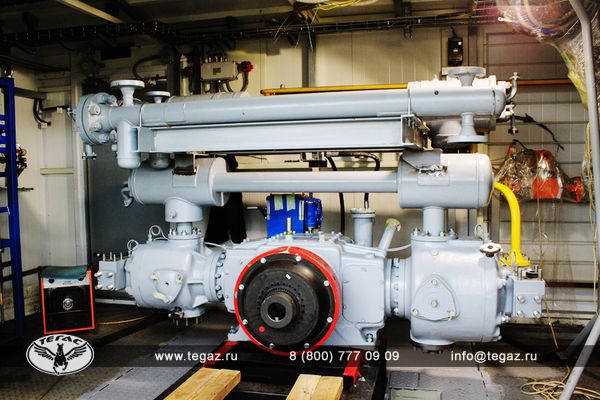

Сердцем компрессорной установки является дожимной компрессор 4ГМ2,5 с горизонтально расположенными оппозитными цилиндрами, приводимый в действие электродвигателем с прямой передачей. После каждой ступени сжатия газ охлаждается и проходит через влагомаслоотделитель. Компрессор относится к классу компрессоров объемного действия, подающих газ из пространства низкого давления в пространство более высокого давления путем периодически повторяющихся увеличений и уменьшений рабочих полостей цилиндров.

При увеличении объема рабочая полость сообщается с всасывающим трубопроводом и производит всасывание газа. При уменьшении объема замкнутый в ней газ подвергается сжатию и затем вытесняется в нагнетательный трубопровод. Компрессор состоит из базы 4ГМ2,5 и присоединенных к базе цилиндро-поршневых групп. В состав базы входят картер в сборе с валом коленчатым, детали и узлы кривошипно-шатунного механизма, блок смазки.

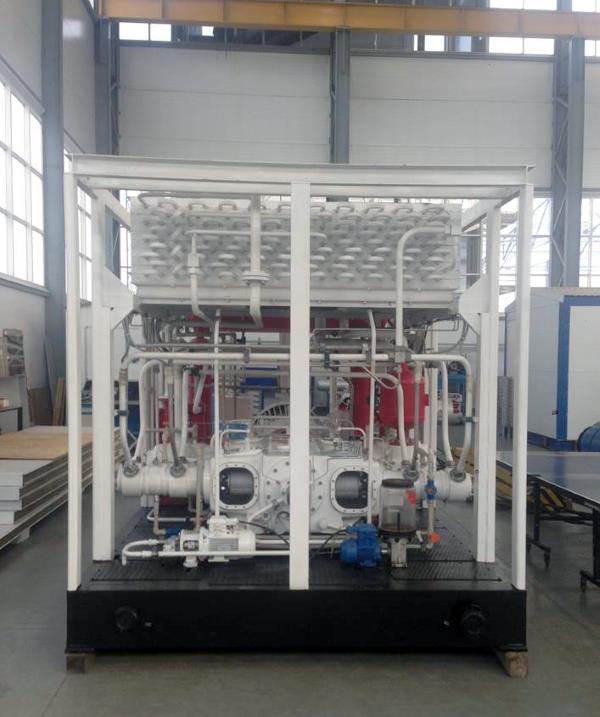

В компрессорном блоке установлено следующее оборудование:

• дожимной компрессор на раме с горизонтально расположенными оппозитными цилиндрами, приводимый в действие электродвигателем с прямой передачей;
• аппарат воздушного охлаждения газа и охлаждающей жидкости компрессора;
• сепаратор входной;
• бак продувок;
• предохранительные межступенчатые, входной и выходной клапана;
• система межступенчатого влагомаслоотделения;
• концевой влагомаслосепаратор;
• система разгрузки компрессора;
• маслосистема и газопроводы;
• датчики и приборы автоматики, электрооборудование.

2. Установка осушки газа

Блок осушки газа для работы в составе АГНКС устанавливается после выходных трубопроводов компрессора и обеспечивает осушку и регенерацию газа производительностью до 2000 м3/час.

Цикл осушки газа в одном адсорбере длится 8 часов. После происходит переключение газа на второй адсорбер, а первый адсорбер подвергается восстановлению. Примерное полное время восстановления адсорбера около четырёх часов – остальное время нефункционирующий адсорбер находится в режиме ожидания.

Технические характеристики:

3. Система автоматического управления (САУ)

Система автоматического управления (САУ) обеспечивает:

• прием и распределение электроэнергии между потребителями;
• управление электроприводами компрессора, вентиляторов и лубрикатора;
• пуск и остановку станции в ручном режиме;
• пуск и остановку станции в автоматическом режиме;
• контроль и индикацию технологических параметров установки и АГНКС в целом;
• световую и звуковую сигнализацию неисправностей;
• блокировку установки и станции АГНКС в целом при выходе контролируемых параметров за допустимые пределы.

Система автоматического управления (САУ) состоит из следующих элементов:

• шкаф дистанционного управления с электрооборудованием, установленный в операторской;
• местных – панели ручного управления оборудованием станции АГНКС и панели КИП, установленных в установке.

Работа станции полностью автоматизирована. Система автоматики обеспечивает контроль параметров станции, автоматическое включение и выключение, а также автоматическое отключение станции при выходе параметров за допустимые пределы.

Система автоматического управления электрооборудованием установки (далее по тексту «система») предназначена для дистанционного и местного управления механизмами установки, а также контроля технологических параметров на базе микропроцессора. Конструктивно система представляет комплект взаимосвязанных кабельными связями устройств, приборов и аппаратов, размещенных в помещении операторской АГНКС, блоке входных кранов и блоке компрессорном.

4. Компенсатор давления объёмом 2400 литров.

Компенсатор давления предназначен для хранения сжатого природного газа на автомобильных газонаполнительных компрессорных станциях АГНКС с рабочим давлением 250 бар и служит для сглаживания неравномерности потребления газа при заправке автомобилей и создания запаса природного газа.

Наличие компенсатора давления позволяет произвести быструю заправку нескольких автомобилей без включения компрессора.

5. Система межблочных газопроводов

Обеспечивает внутреннюю трубную обвязку составляющих изделий, входящих в комплект поставки, начиная с входного фланца поступления газа на блок входных кранов, установку компрессорную и заканчивая выходными штуцерами на заправочные колонки.

6. Блок входных кранов (БВК)

Блок входных кранов (БВК) предназначен для подачи и перекрытия (ручного и автоматического) поступления газа в установку компрессорную, а также для сброса газа на свечу в автоматическом или ручном режимах.

7. Колонки раздаточные с коммерческим учетом расхода газа

В комплект поставки входит:

• Прочный корпус из нержавеющей стали;
• Один или два заправочных шланга;
• Быстроразъемное соединение;
• Массовый расходомер с высокими эксплуатационными характеристиками;
• Система механической и электронной остановки заправки по избытку расхода;
• Входной фильтр газа;
• Независимые клапаны регулировки давления для каждого заправочного шланга;
• Контрастный электронный дисплей;
• Заправка полной емкости или на предопределенную цену;
• Интерфейс для дистанционного контроля работы системы;
• Световой индикатор окончания заправки.

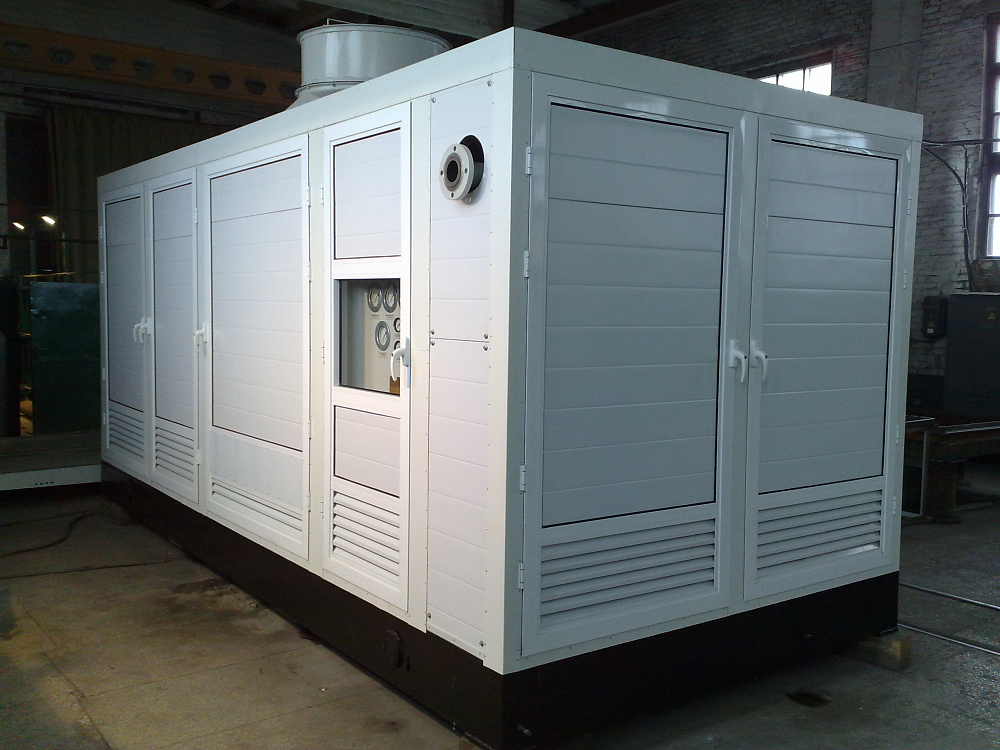

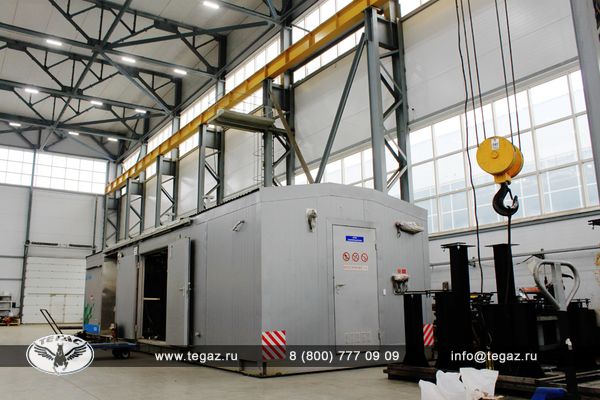

8. Блок-бокс

Блок-бокс предназначен для размещения компрессорной установки и блока осушки газа высокого давления, элементов автоматики и управления, с целью защиты их от атмосфер&
