НАЗНАЧЕНИЕ

Контроль герметичности резьбовых соединений баллонов с арматурой и плотности материала.

ИСПЫТУЕМЫЕ БАЛЛОНЫ

• Баллоны стальные 20-50 л объёма для газов на PN 19,6 МПа (200 кгс/см2) по ГОСТ 949-73.
• Бытовые баллоны для сжиженного нефтяного газа с рабочим давлением до 1,6 МПа.
• Композитные и металлокомпозитные баллоны с рабочим давлением до 20 МПа.

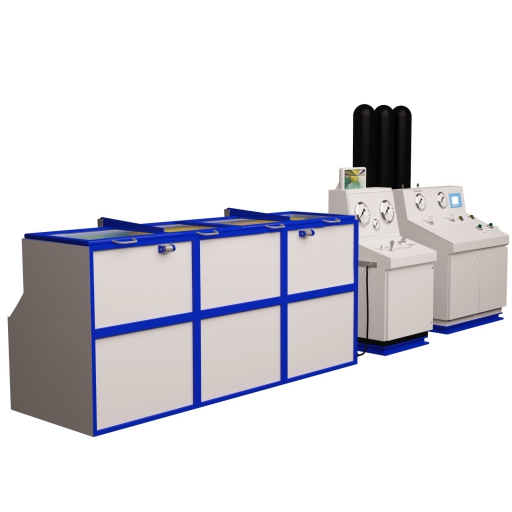

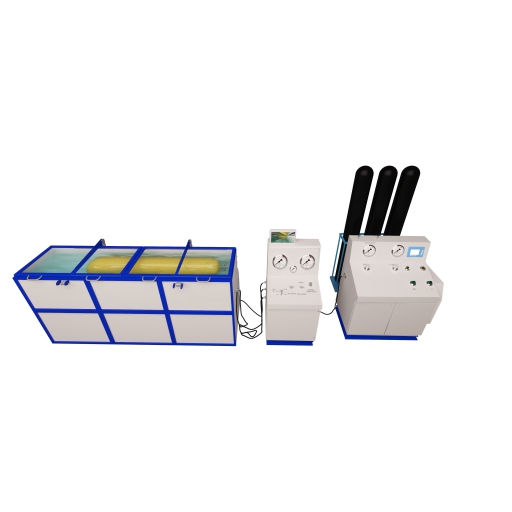

КОМПЛЕКТАЦИЯ

• ванна;
• крышка;
• блокировочное устройство;
• узел подключения к источнику давления;
• пульт управления.

ДОСТОИНСТВА

• быстрое заполнение и слив воды из ванной повышает производительность проведения испытаний и облегчает снятие и установку баллона при отсутствии воды;
• установка не требует высокой квалификации персонала;
• все элементы, контактирующие с водой, выполнены из коррозионностойких материалов или имеют защитное покрытие.

ПРИНЦИП РАБОТЫ

1.   Баллон устанавливается и фиксируется в призмах установки.

2.   Баллон подключается к линии высокого давления воздуха.

3.   С пульта управления производится быстрое заполнение ванны водой до отмеченного уровня, за счет вытеснения сжатым воздухом из нижней части.

4.   Крышка, закрывается и блокируется специальным устройством. Закрытие и открытие крышки производится вручную на установке ИГ-1, а на ИГ-2 и ИГ-3 от пневмопривода.

5.   Далее подается испытательное давление в баллон, которое контролируется по манометру, и проводятся испытания.

6.   По окончании испытаний выполняется сброс давления (контролируется по манометру).

7.   С пульта управления производится слив воды из ванны. После сброса давления блокирующие устройства автоматически перейдут в открытое положение.

8.   Баллон снимается.
