НАЗНАЧЕНИЕ

• визуальный осмотр наружной и внутренней поверхности;
• испытание баллона водой на прочность;
• определение объемной деформации. Испытательная среда – вода.

ИСПЫТУЕМЫЕ БАЛЛОНЫ

Композитные и металлокомпозитные баллоны.

КОМПЛЕКТАЦИЯ

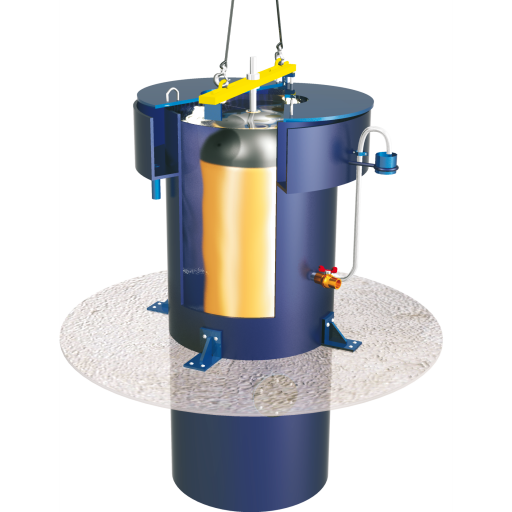

• ёмкость для размещения в ней баллона;
• измеритель объёма – мерный цилиндр, PMP, класс A c сертификатом соответствия;
• магнитострикционный датчик уровня с разрешением 0,1 мм для определения объёмной деформации баллона;
• насос для заполнения ёмкости и баллона водой;
• ёмкость для оборотной воды;
• пульт управления установкой;
• пневмоподъёмник для поднятия и опускания крышки;
• ГЗП для захвата и транспортировки баллона.

ПРИНЦИП РАБОТЫ

1.   Баллон устанавливается в ёмкость.

2.   Манипулируя органами управления с пульта, выполняются следующие технологические операции:

• поднятия и опускания крышки;
• испытание баллона на прочность, соответствующим давлением.
• замер объёмных деформаций;
• заполнение и слив испытательной среды (воды).

3.   Измерение объёма осуществляется по вытесненной воде из замкнутой ёмкости, где устанавливается баллон. Объём вытесненной воды собирается в мерном цилиндре, где можно проконтролировать объём по шкале с погрешностью ± 5 мл. В мерном цилиндре установлен высокочувствительный датчик с разрешением 0,1 мм, который определяет высоту столба воды в цилиндре и подает сигнал на электронный измеритель, который в свою очередь высчитывает объём воды с погрешностью ± 0,2 мл. Измеренное и вычисленное объёмное расширение баллона фиксируется на дисплее в числовом значении, равном разности, на которую увеличился объём баллона.

ДОСТОИНСТВА

• простое управление установкой, не требует высокой квалификации персонала;
• все элементы, контактирующие с водой, выполнены из коррозионностойких материалов или имеют защитное покрытие;
• быстроразъемные соединения (БРС) рукавов высокого давления позволяют существенно сократить время на подготовительно-заключительных операциях.
• перемещение газовых баллонов с помощью специального ГЗП или корзины, выполненной из строповой ленты.
